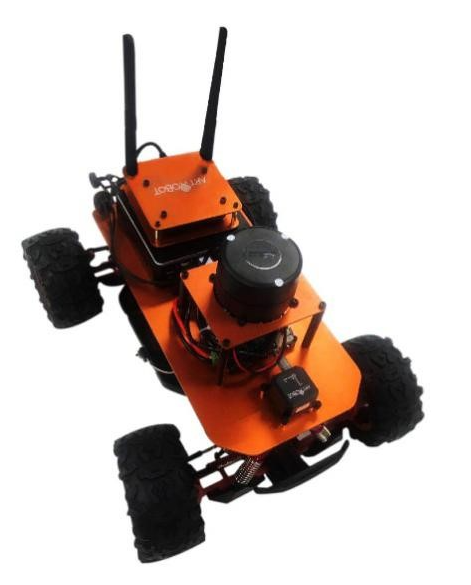

无人驾驶竞速车是面向广大企业,院校及科研机构开发的ROS全开源无人驾驶竞速平台,广泛用于企业前期开发验证、院校教学、实验、大赛及科研等应用,高度集成硬件驱动模块,分布式结构化软件设计框架,可实现地图构建、自主导航、机器学习、无人驾驶验证(速递:3M/S)等功能,是一套学习无人驾驶开发的最优平台。
二、功能概述:
1、支持激光雷达地图构建、自主导航等功能;
2、采用ROS开发平台,可最快实现3M/S自主驾驶;
3、可实现静态障碍物与动态障碍物自主路径规划;
4、开放所有源代码、支持无人驾驶(ROS)算法验证、支持二次开发。
三、产品参数:
项目参数
车身尺寸:560×350×230mm
有感无刷电机:kv值 2150、功率2400W、最高转速45000rpm 最高电压19V
净重:4.5KG
主处理器:i3-7100U、4G内存、M.2 SSD128G内存4个USB3.0
主控muc:MC9S08AC16CFGE、 输入/输出端数量:34 I/O、LQFP-44、16KB,程序存储大小16KB, 数据RAM大小:1KB 时钟频率:40MHZ
底盘:SN-RC R2 1/10;地盘采用分体式模块化结构,与应用层扩展连接,提供不少于3种类型底盘扩展;
电调:额定电流 120A 最大电流760A、电池节数2-3S Lipo
惯性导航
姿态角: 测量范围(pitch/roll):±90/±180度
动态精度:0.5度 分辨率:0.1度
航向角: 测量范围(yaw):±180度
动态精度:2(RMS) 分辨率:0.1度
陀螺仪:测量范围(pitch/roll/yaw):±1000度/s
零偏稳定性:50度/h 非线性度:0.2%FS
加速度计:三轴测量范围:±2g
零偏稳定性:5mg 非线性度:0.5%FS
磁力计:三轴测量范围:±12Guass
分辨率:0.003Guass 分线性度:0.1%FS
气压计:高度分辨率:1cm 测量范围:10~1200mbar
激光雷达
360度全方位扫描
10赫兹自适应扫描频率
激光测距每秒5000次
8米测量距离
Claass1激光安全标准
测量量程解析度0.1%
A6核ARM 64位处理器,主频高达2GHz 2G内存
支持惯性导航与激光雷达数据融合功能
软件平台
软件系统:Ubuntu16.04
机器人操作系统:ROS_Kinetic
软件编程语言:Python3.6
四、附加功能
提供教学视频、实验教材、培训课程、大赛指导书。
提供《无人驾驶/竞速机器人使用指南》、《无人驾驶/竞速机器人实验指导书》及《无人驾驶/竞速机器人大赛指导书》。
