最大重复精度 ±1微米
输出电路正弦/余弦 1 V SS
信号周期 1000 μm(模拟)
实时信号处理
适用于 MB100/1 磁带
特征 | 技术数据 | 附加信息 |
---|---|---|
住房 | 铝蓝色 | |
传感器/波段读取距离 | 0.1 … 0.4 毫米 | 在整个测量范围内,无需遮蔽胶带 |
电缆护套 | 聚氨酯 | 6-adrig ø5.1 -0.2 mm |
特征 | 技术数据 | 附加信息 |
---|---|---|
工作电压 | 5 伏直流 ±5 % | 无反极性保护 |
目前的消费 | ≤30毫安 | 卸载 |
输出信号 | 正弦, cos, /sin, /cos | |
输出电压 | 1 V PP ±10 % | RA = 120 Ohm 直到 1 kOhm 在 0 ... 20 °C |
输出阻抗 | [R负载 >75 Ω | |
信号周期 | 1000 微米 | |
失调电压 | 2.5 伏 ±0.5 % | |
分阶段 | 90°±1°,±3° (20 kHz) | |
实时性要求 | 速度比例信号输出 | |
连接类型 | D-Sub | 15 针,1x 插座 |

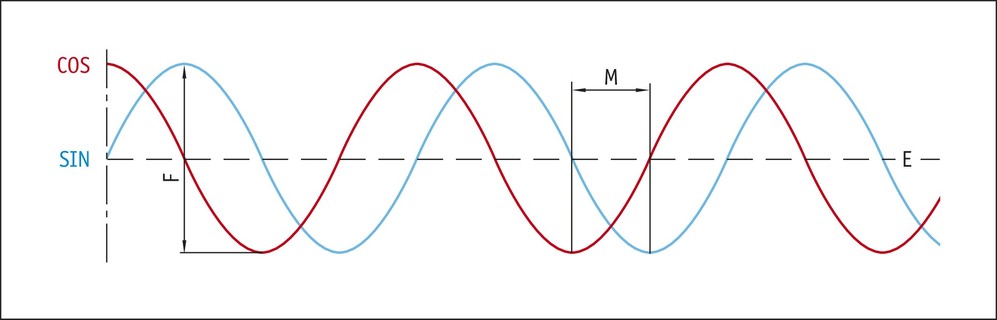

E:参考电压 2.5 V
F:1 V SS ±10 %
G 与 H 的比率:偏移 ±10 mV
M:90° ±1.0° / ±3° (25 kHz)
特征 | 技术数据 | 附加信息 |
---|---|---|
线性偏差 | ±2微米 | 在 T U = 20° C 时,读取距离 0.2 mm |
重复精度 | ±1微米 | 单向 |
测量范围 | ∞ | |
行驶速度 | ≤20米/秒 |
特征 | 技术数据 | 附加信息 |
---|---|---|
环境温度 | -20 … 70 °C | 传感头 |
储存温度 | -20 … 85 °C | 传感头 |
相对湿度 | 100% | 允许冷凝 |
电磁兼容 | EN 61000-6-2 | 抗干扰/干扰 |
EN 61000-6-4 | 发射干扰/发射 | |
保护类别 | IP67 | EN 60529 |
抗冲击性 | 2000 米/秒2 , 11 毫秒 | EN 60068-2-27 |
抗振性 | 200 m/s 2 , 50 Hz … 2 kHz | EN 60068-2-6 |
