最大重复精度 ±1微米
状态 LED 显示
适用于 MB100/1 磁带
与 MBR100 磁带环一起使用
读取距离≤0.4 mm
信号周期 1000 μm
输出电路正弦/余弦 1 V SS
坚固的金属外壳
| 特征 | 技术数据 | 附加信息 |
|---|---|---|
| 住房 | 锌压铸/铝 | 米设计 |
锌压铸 | ZM设计 | |
| 传感器/波段读取距离 | 0.1 … 0.4 毫米 | 参考信号 O、IA、ID |
| 0.1 … 0.2 毫米 | 参考信号 RB, RD | |
| 传感器/环读取距离 | 0.1 … 0.4 毫米 | 参考信号 O、IA、ID |
| 0.1 … 0.2 毫米 | 参考信号 RB, RD | |
| 电缆护套 | PUR，适合拖链使用 | 6、8线ø5 -0.4 mm |
| 电缆弯曲半径 | 5x 电缆直径 | 静止的 |
| 7.5 倍电缆直径 | 动态的 | |
| 电缆使用寿命 | > 500 万次循环 | 在以下测试条件下： 行驶范围 4.5 m 行驶速度 3 m/s 加速度 5 m/s 2 环境温度 20 °C ±5 °C |
| 特征 | 技术数据 | 附加信息 |
|---|---|---|
| 工作电压 | 10.5 … 30 V 直流 | 反极性保护 |
| 5 伏直流 ±5 % | 无反极性保护 | |
| 目前的消费 | <25 毫安 | 24 伏直流电 |
| <50 毫安 | 5 伏直流电 | |
| 输出信号 | 罪，/罪，cos，/cos，指数，/指数 | |
| 输出电压 | 1 V PP ±10 % | 0 ... 70 °C，120 Ω 终端电阻 |
| 输出阻抗 | 0 欧 (R负载 >75 Ω) | 短路保护 |
| 信号周期 | 1000 微米 | |
| 失调电压 | 2.5V，±100mV | 正弦/余弦平均到 GND (10.5 ... 30 V DC) |
| UB/2 ±100 mV | 正弦/余弦平均到 GND (5 V DC) | |
| 分阶段 | 90°±1°，±3° (20 kHz) | 正弦/余弦 |
| 45°正弦/余弦 | 参考信号围绕正弦/余弦信号的正交点对称（相位 45°） | |
| 实时性要求 | 速度比例信号输出 | |
| 连接类型 | 开放式电缆端 | |
插头连接器 | 7/8极 |

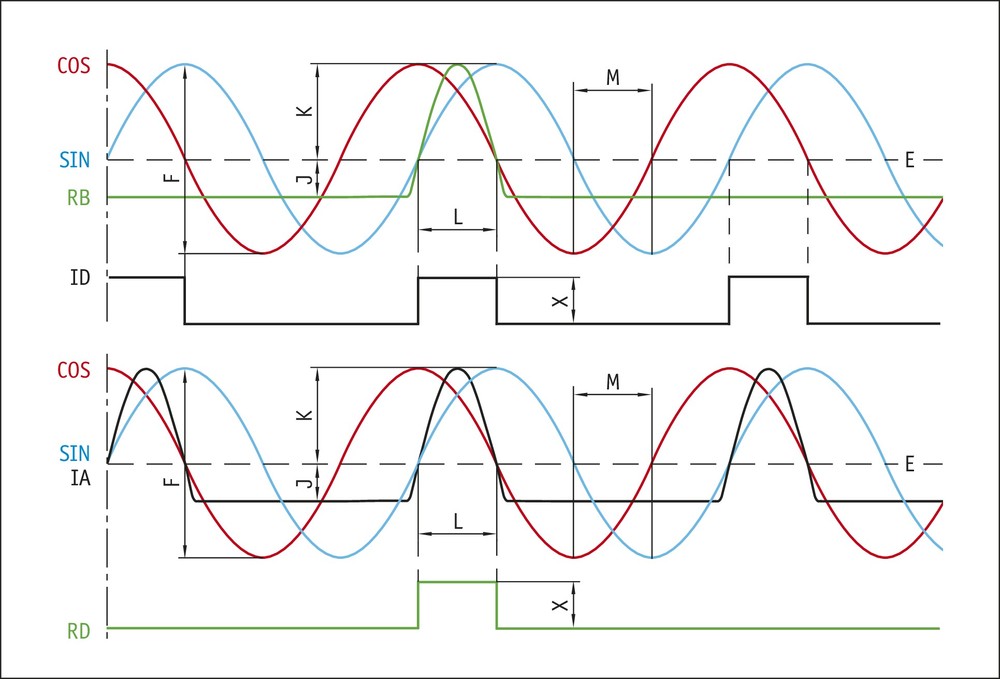

E：参考电压 2.5 V
F：1 V SS ±10 %
J：≥0.2 V
K：≥0.3 V
L：100° ±20 %
M：90° ±1.0° / ±3° (25 kHz)
X：1 V SS
| 特征 | 技术数据 | 附加信息 |
|---|---|---|
| 线性偏差 | ±2微米 | 在 T U = 20° C 时，读取距离 0.2 mm |
| 重复精度 | 1微米 | |
| 测量范围 | ∞ | |
| 圆周速度 | ≤20米/秒 | 正弦/余弦 |
| 行驶速度 | ≤20米/秒 | 正弦/余弦 |
| 特征 | 技术数据 | 附加信息 |
|---|---|---|
| 环境温度 | -10 … 70 °C | |
| 储存温度 | -30 … 80 °C | |
| 相对湿度 | 100% | 允许冷凝 |
| 电磁兼容 | EN 61000-6-2 | 抗干扰/干扰 |
| EN 61000-6-4 | 发射干扰/发射 | |
| 保护类别 | IP67 | EN 60529 |
| 抗冲击性 | 500 米/秒2 , 11 毫秒 | EN 60068-2-27 |
| 抗振性 | 200 m/s 2 , 50 Hz … 2 kHz | EN 60068-2-6 |
