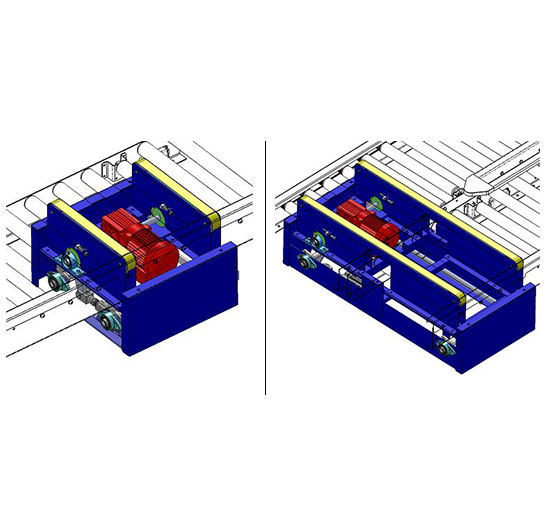

移载机用于将辊道机的箱包改变90°运动方向的升降移载设备。它的常态是处于低位,当货物输送到移载机上时,传感器检测货物到位,移载机即升起高出输送机,将货物移送到相邻的输送机,货物送出后,移载机即下降至低位。升降方式有气动和电动两种,本项目中采用气动升降方式。
一、主要机械结构和特征:
升降机构:气动升降,由气缸推动的连杆式摆动机构,升降快速平稳;
电动顶升,由电机带动曲臂轴转动机构,使移栽部件上下摆动。
移载机构:采用传动带作为移载传动,传动动力是由内置的电机驱动。
升降定位检测:接近开关检测 。
表面涂装:机架、安装板等零件经钢丝刷、砂纸等除锈,酸洗去油脂,磷化后表面静电喷涂环氧树脂粉末并烘烤,树脂厚度在60μm-90μm之间。喷涂色由甲方指定色卡。
外购件配置:减速电机用SEW,皮带用永利,气缸用SMC,带座轴承用TR、轴承用哈轴。
二、主要性能及其参数:
形式描述: u 气动升降 u 单方向分拣 u 配合输送设备 辊道机 u 输送电机品牌 成钢/精研 u 适用载体 硬质输送面 | |
标准样式 | |
标准 | 描述 |
安装处辊道中心距P (mm) | P≥120mm |
宽度B (mm) | 600 ≤ B ≤ 800 |
分拣能力(件/小时) | 1000件/小时 |
电机功率 (Kw) | 0.25 |
输送速度V (m/min) | 25~40 |
输送物重量 (Kg) | Max ≤35 |
