技术参数 简介:

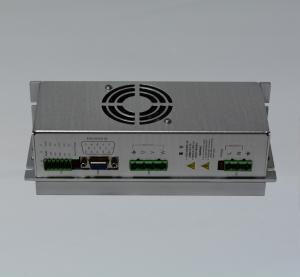

DC系列可编程智能伺服驱动器是一款
通用、高性能、直流供电、结构紧
凑的全数字伺服驱动器，最大功率可
达1.5KW,集可编程运动控制、PLC、伺
服驱动功能于一体。

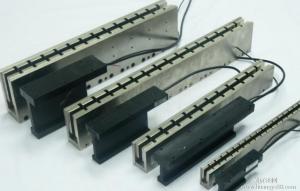

主要应用于直线(DDL)、力矩(DDR)、
音圈、有刷、无刷伺服电机的位置、
速度、转矩控制。
它能以独立可编程控制 (Stand-
alone)、外部控制、或分布式网络控制
三种模式运行，可支持增量编码器、模
拟量正余弦(Sin/Cos)编码器、旋转变压器
(Resolver)、数字霍尔反馈。
控制驱动直线 (DDL)、力矩 (DDR)、
音圈、有刷、无刷伺服电机
控制模式
*Indexer, Point-to-Point, PVT
*电子凸轮, 电子齿轮
*位置, 速度, 力矩
命令 & 通讯
独立可编程控制( Stand - alone )
* 简单、直观的编程工具
* 32个可编程运动序列
* 可编程优先级, 可由数字输入或32个寄存器选择
与执行运动序列
* 通过RS232/CAN通信可访问32个寄存器
* 可编程上电自动运行程序
* 可编程运动错误响应类型
分布式网络控制
*CANopen DS-402(CAN2.0B, 1MBit/s）;
*RS-232 ASCII;
外部控制
*步进脉冲(脉冲/方向,CW/CCW,单端输入,最大速
率为2M )
*模拟量±10V:位置/速度/力矩(差分输入,12位分
辨率)
*PWM:速度/力矩 (1-100KHz, 最小脉宽220ns)
*编码器A/B(最大速率 2M line/s，4倍频后8M)
驱动直线、力矩、音圈、 有刷、无刷伺服电机 DC系列 CANOPEN
Digital servo drive , Tel: 0755-27387873 Fax: 0755-27387413
Web: www.sz-onk.com Page 1 of 3
I/O
*数字12路输入，3路输出
保护
过流、过压、欠压、短路、接地、
过温、I2t、控制错误等
尺寸: 168 x 99 x 31 mm
反馈
* 数字A/B正交编码器(-E,最大速率5M line/s) * 辅助编码器输入/输出(全闭环控制/-OP)
* 模拟 sin/cos 编码器(-S) 可选 * 旋转变压器(-R) 可选
* 数字霍尔(-H(U/V/W, 120度电气相位差))驱动器型号说明
DC PC -048 -12 -OP -E
系列
输入指令
P:脉冲 A:模拟量
R:RS485 C:CAN总线
E:EtherCAT
供电电压
024:DC24V 048:DC48V
220:AC220V 380:AC380V
A:单相 B:三相
反馈
E:增量式A/B正交编码器
R:旋转变压器
S:模拟量正余弦编码器
A:绝对值编码器
H:数字霍尔 C:磁编码器
特殊功能
OP:脉冲分频输出
R:轮切 F:追剪
额定电流
03:3A 06:6A
12:12A
主要应用:
高速贴片机， 精密点胶机， 固晶机，激光切
割机， 机器人， 数控机床， 医疗设备，半导
体及组装设备， 印刷、包装、纺织、航空、
航天等要求高速、高精度、高动态响应、低
噪音、中大型自动化设备。
配置与调整软件:
基于Windows操作系统电机与传感器参数配置；
自动定相自动或手动调整PID参数试运行；
示波器实时分析评估；错误报警记录；参数状态
监控；运动序列编程，灵活快捷，简单易用；
Digital servo drive , Tel: 0755-27387873 Fax: 0755-27387413
Web: www.sz-onk.com Page 2 of 3
驱动直线、力矩、音圈、 有刷、无刷伺服电机 DC系列 CANOPEN
驱动器选型
备注：1、驱动器的供电电压必须大于或等于电机的额定电压；
2、驱动器的额定电流必须大于或等于电机的额定电流；
数字控制
DC/DS/DH/DL
驱动器型号 供电电压（DC） 电流IC（A） 峰值电流IP(A) 编码器类型
DCPX-XXX-03-XX 20~90V 3A 9A 增量式/绝对值/正余弦
DCPX-XXX-06-XX 20~90V 6A 18A 增量式/绝对值/正余弦
DCPX-XXX-12-XX 20~90V 12A 36A 增量式/绝对值/正余弦
数字控制环 电流、速度、位置，100%数字环控制；使用第二编码器输入的双位置环控制
采样频率（时间）电流环：15KHz(66.7μs)；速度/位置环：3KHz(330μs)
通信 正弦磁场定向控制或者从 Hall 到无刷电机的梯形控制
调制 带中心加权的空间矢量 PWM 调制
宽带 电流环一般为 2.5kHz，随参数调整与负载电感有所变化
HV补偿 改变总线电压(HV)不影响带宽
最小负载电感 200 μH 线电感Digital servo drive , Tel: 0755-27387873 Fax: 0755-27387413
Web: www.sz-onk.com Page 3 of 3
驱动器端子定义
