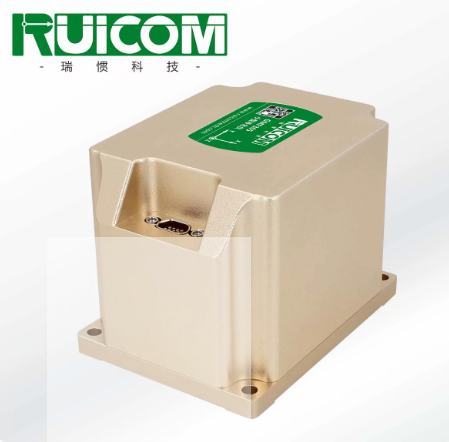

产品介绍
GMF305陀螺寻北仪是一款机电一体化设备，由MEMS陀螺仪、加速度计、机械转动控制装置及嵌入式计算机系统组成。该产品通过MEMS陀螺仪检测地球自转角速率信号，经嵌入式系统解算处理后，可测定陀螺主轴与地理真北方向之间的夹角，为载具提供方位参考。
本产品适用于需要快速自主定向的场合，采用MEMS技术实现方位测量功能。实际性能可能因使用环境及条件而有所差异。
应用范围
❖ 钻孔成像仪测控 ❖ 钻孔轨迹仪监测 ❖ 随钻开孔定向仪监测

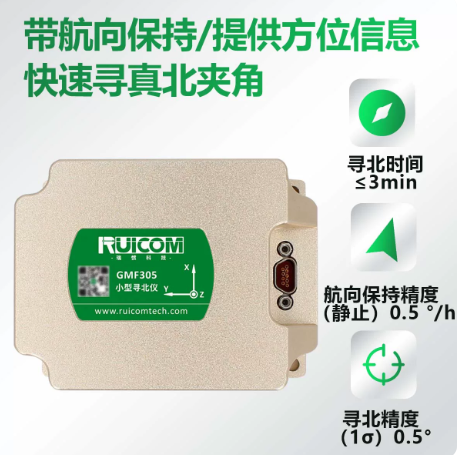

技术亮点
❖ 带航向保持
❖ 快速寻真北夹角
❖ 提供方位信息
❖ 小体积，简便集成
❖ DC9~36V供电
性能参数
性能指标 | MF305 | MF305P |
寻北时间 | ≤3min | ≤3min |
寻北精度（1σ） | 0.5° | 0.1° |
水平精度 | ≤0.05° （1σ） | ≤0.05° （1σ） |
航向保持精度 （静止） | 0.5 °/h | 0.5 °/h |
横滚俯仰测量精度（＜60°） | 0.1°（1σ） | 0.1°（1σ） |
供电 | 9~36VDC（注意供电线径：＞0.3mm2，电源线与地线） |
工作电流 | 典型值0.16A，最大冲击电流0.5A |

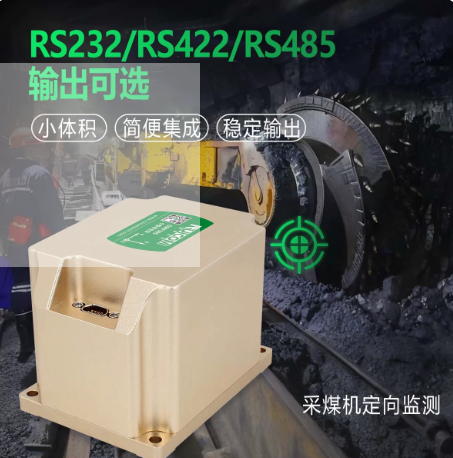

接口 | RS232 / RS422/ RS485/ TTL(3.3V/5V)可定制 |
工作温度 | -20℃～+50℃ |
存贮温度 | -40℃～+60℃ |
湿热环境条件 | 相对湿度＜95% |
工作方式 | 加电后开始自动自检，自检成功后自动寻北， 寻北完成后向上位机发送寻北结果。 |
绝缘电阻 | 陀螺寻北仪各独立电路之间，及其电路与壳体之间的绝缘电阻值应在标准大气条件下不小于10 MΩ。 |
MTBF | ≥10000小时 |
MTTR | ≤30min |
外壳尺寸 | L80×W60×H59mm |
重量 | ≤500g（不含电缆线） |
订购选型型号 | 寻北精度 | - | 输出信号 |
GMF | 305：0.5° | 232：RS232输出 |
305P：0.1° | 422：RS422输出 |
例：GMF305-:232：寻北精度0.5°/RS232输出信号。 |
