产品介绍

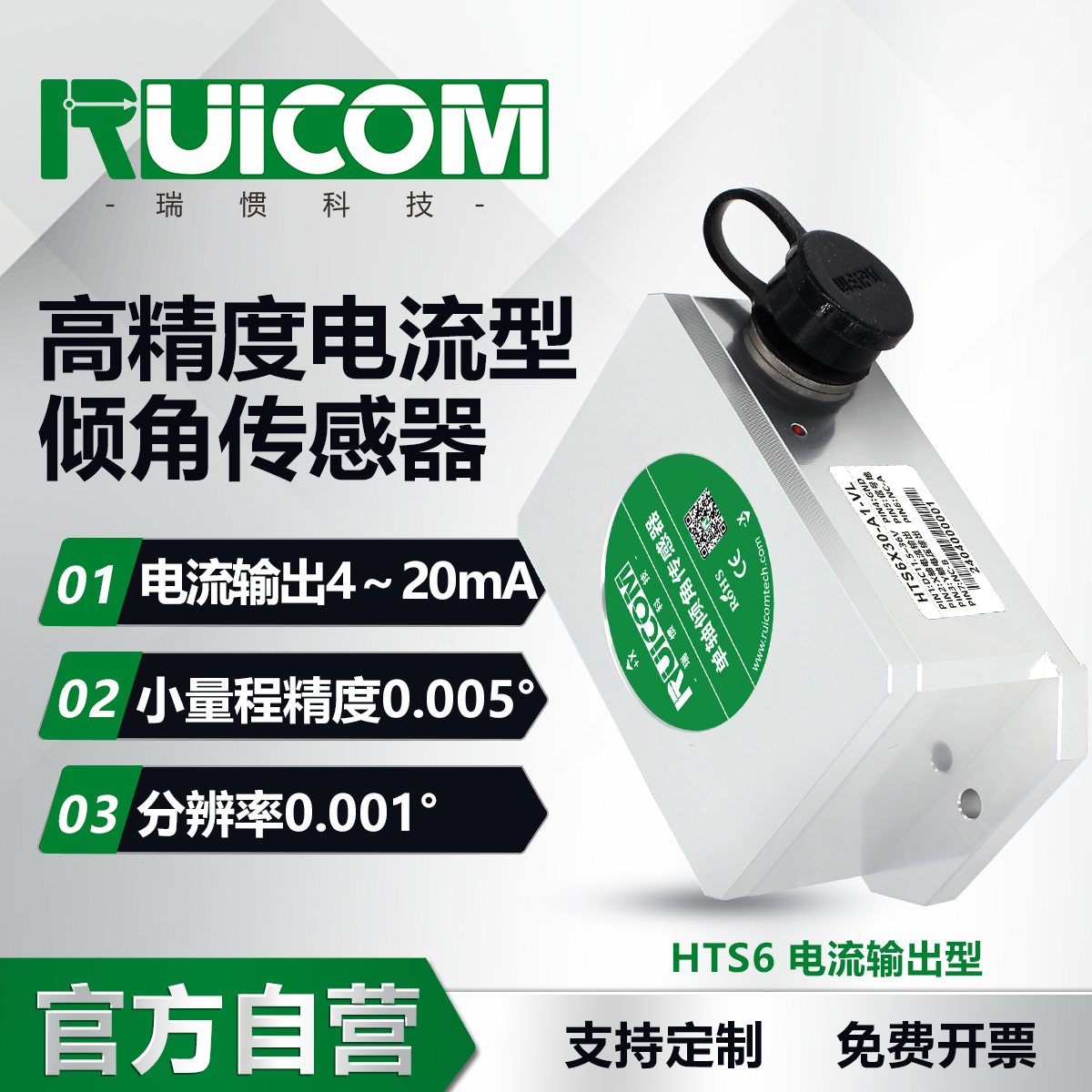

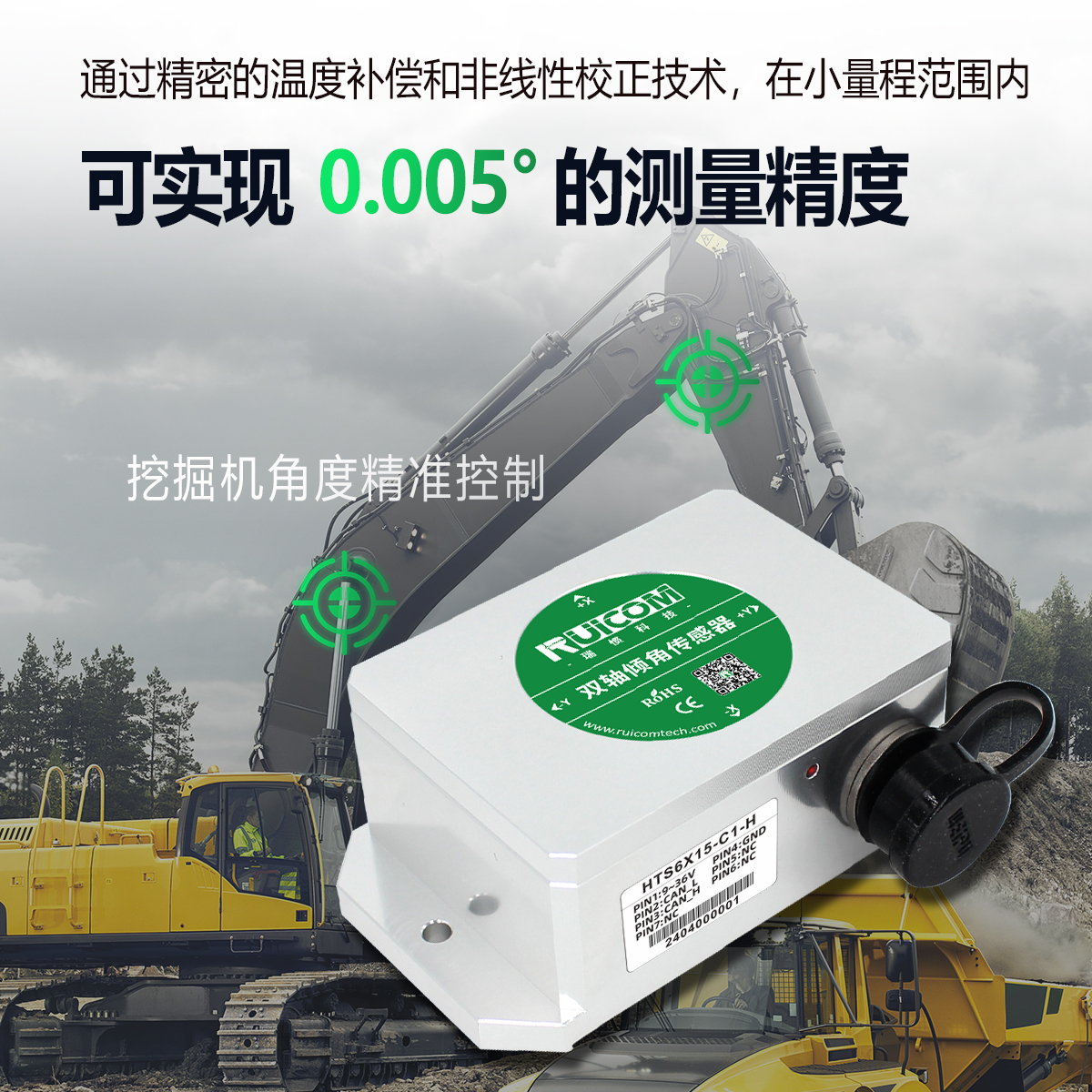

HTS6系列是一款高精度单/双轴倾角测量传感器，采用4～20mA标准工业电流信号输出，支持长达2000米的远距离信号传输。该产品基于先进的MEMS制造工艺，通过精密的温度补偿和非线性校正技术，在小量程范围内可实现0.005°的测量精度（大量程参数详见产品规格表）。
本系列倾角传感器创新性地应用了动态零位校准技术，实现快速启动功能，具有分辨率高、数据稳定性好、抗机械冲击振动能力强等特点。产品采用抗射频干扰设计和电磁屏蔽电路，显著提升了输出信号的抗干扰性能。与同类产品相比，不仅在性能参数上更具优势，更通过采用工业级MCU、三防处理电路板、进口连接线缆以及宽温域金属屏蔽外壳等优质元器件和防护设计，确保产品在恶劣工况下长期稳定可靠运行。
技术亮点
❖ 量程±1～±90°可选
❖ 小量程精度0.005°
❖ 分辨率0.001°
❖ 输出方式4～20mA
❖ 宽电压输入11.5～36V
❖ 宽温工作-40～+85℃
应用范围
该系列产品典型应用场景包括：工程机械平台调平系统，光伏跟踪支架控制系统，航空航天姿态参考系统，精密仪器水平校准装置。

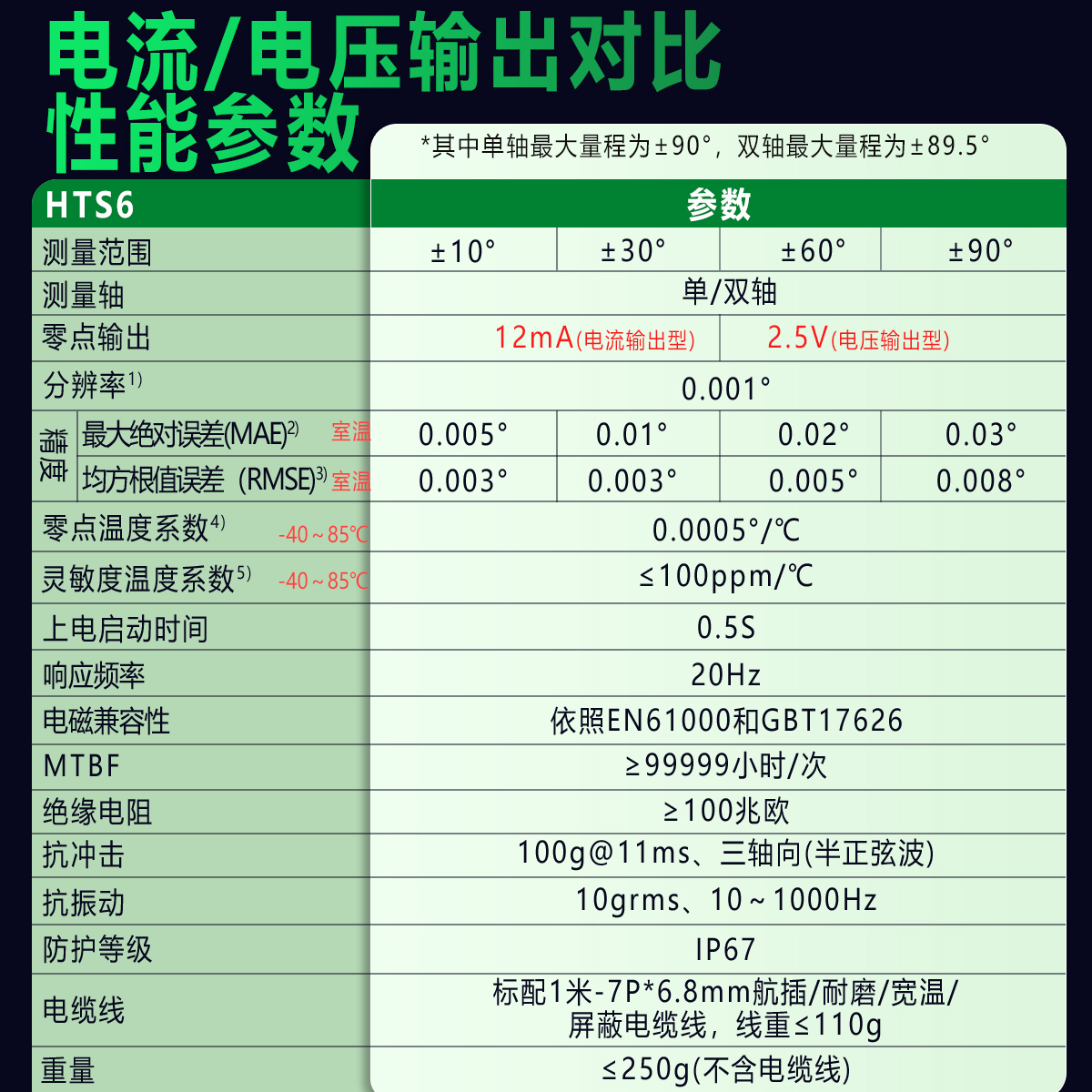

性能参数
HTS6 | 条件 | 参数 | ||||
测量范围 | - | ±10° | ±30° | ±60° | ±90° | |
测量轴 | - | X / XY轴 | ||||
零点输出 | - | 12mA | ||||
分辨率1) | - | 0.001° | ||||
精度 | 最大绝对误差(MAE)2) | 室温 | 0.005° | 0.01° | 0.02° | 0.03° |
均方根值误差（RMSE)3) | 室温 | 0.003° | 0.003° | 0.005° | 0.008° | |
零点温度系数4) | -40～85℃ | 0.0005°/℃ | ||||
灵敏度温度系数5) | -40～85℃ | ≤100ppm/℃ | ||||
上电启动时间 | 0.5S | |||||
响应频率 | 20Hz | |||||
电磁兼容性 | 依照EN61000和GBT17626 | |||||
平均无故障工作时(MTBF) | ≥99999小时/次 | |||||
绝缘电阻 | ≥100兆欧 | |||||
抗冲击 | 100g@11ms、三轴向(半正弦波) | |||||
抗振动 | 10grms、10～1000Hz | |||||

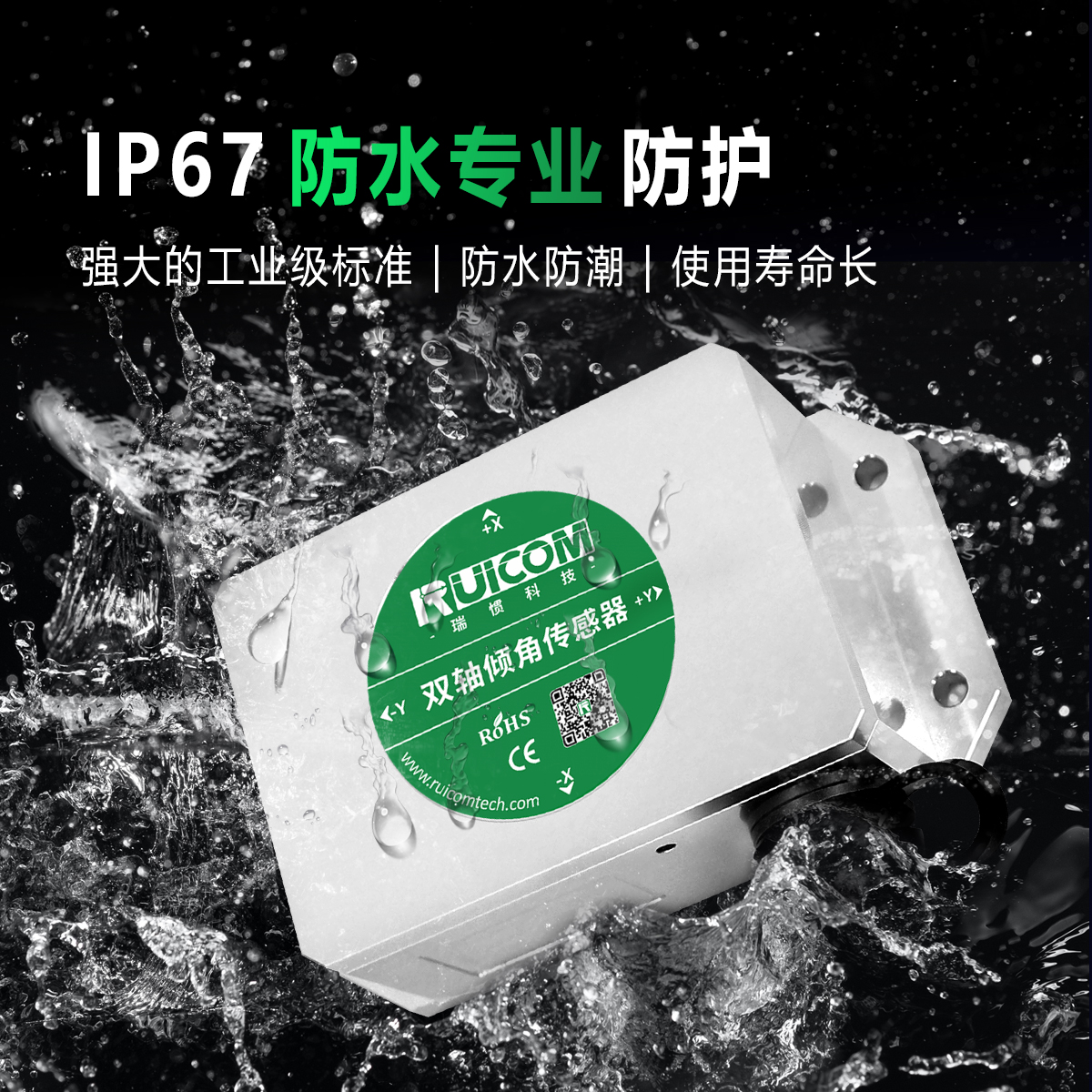

防护等级 | IP67 | |||||
电缆线 | 标配1米-7P*6.8mm航插/耐磨/宽温/屏蔽电缆线，线重≤110g | |||||
重量 | ≤250g(不含电缆线) | |||||
1) 分辨率：在有效量程内可识别的最小角度变化量，反映其对微小倾角波动的监测能力。 2) 最大绝对误差（MAE）：全量程范围内，对多个标准角度点进行测量，各测量值与实际角度值偏差绝对值的最大值。该参数表征产品在最不利情况下的测量偏差极限。 3) 均方根误差（RMSE）：量程范围内，对固定角度点进行多次重复测量（采样次数≥16次），计算各测量值与实际角度值偏差的均方根值。该参数反映测量结果的重复性与稳定性，是评估系统随机误差的重要指标。 4) 零点温度系数：传感器在零输入状态下，其输出值随温度变化的比率，定义为额定工作温度范围内零点偏移量与常温基准值的比值。 5) 灵敏度温度系数：传感器满量程输出值随温度变化的稳定性指标，表征额定温度范围内灵 | ||||||
