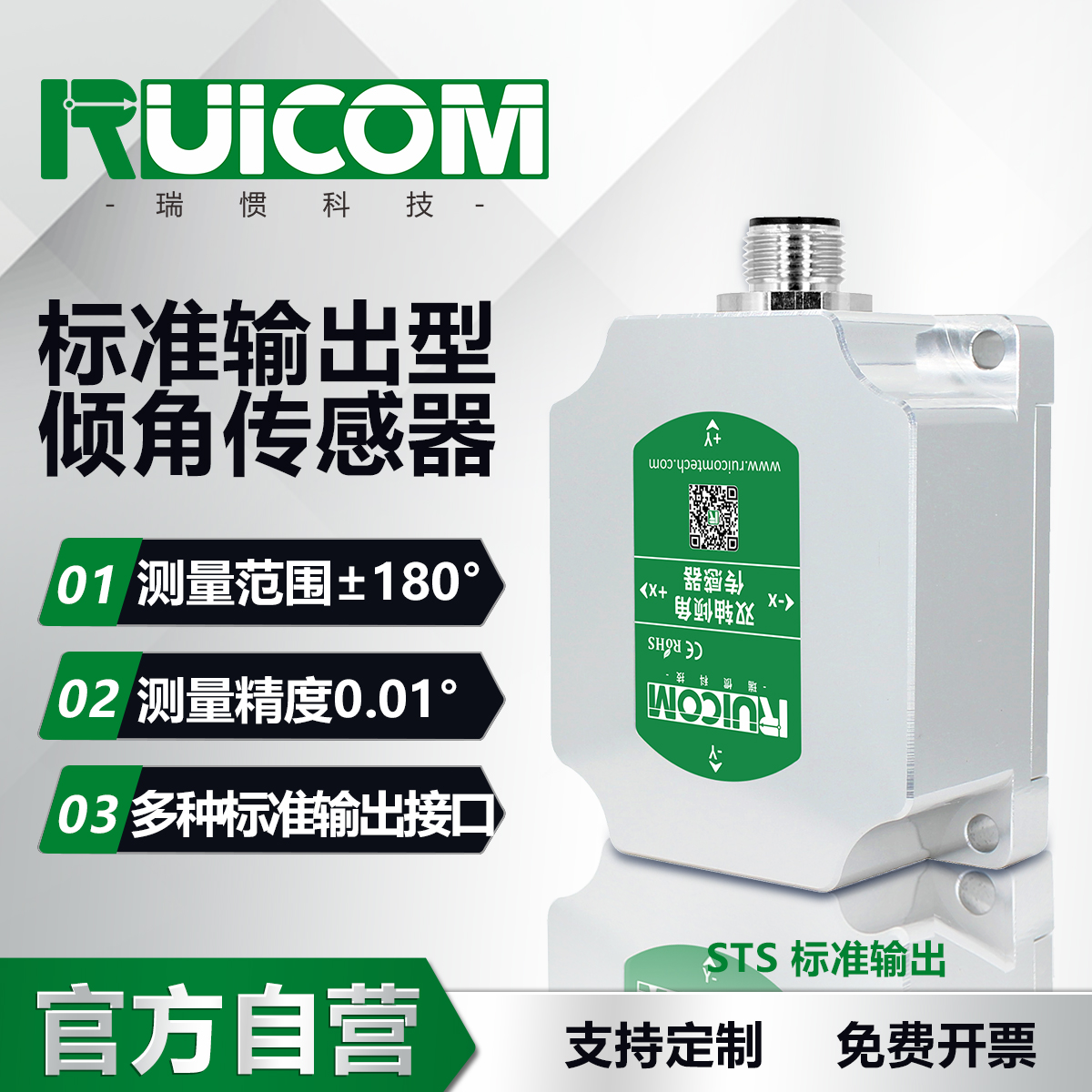

产品介绍
STS标准输出型倾角传感器是瑞惯科技专注于工业自动化控制领域而研发的产品。该产品采用紧凑型工业设计，配备RS485/RS232标准串行通信接口，集成高性能MEMS倾角传感单元和24位高精度差分A/D转换器，结合五阶数字滤波算法，可实现水平面倾斜角与俯仰角的高精度测量。
凭借其优异的测量精度、可靠的工业级性能和灵活的配置方案，STS标准输出型倾角传感器已成为工业测量领域的高性能解决方案。
技术亮点
❖ 单轴/双轴测量
❖ 超宽测量范围：±180°
❖ 卓越的测量精度，0.01°（全量程）
❖ 工业级可靠性设计
❖ 符合严苛工业环境应用要求
❖ 多种标准输出接口，便于系统集成与扩展
![]()
应用范围

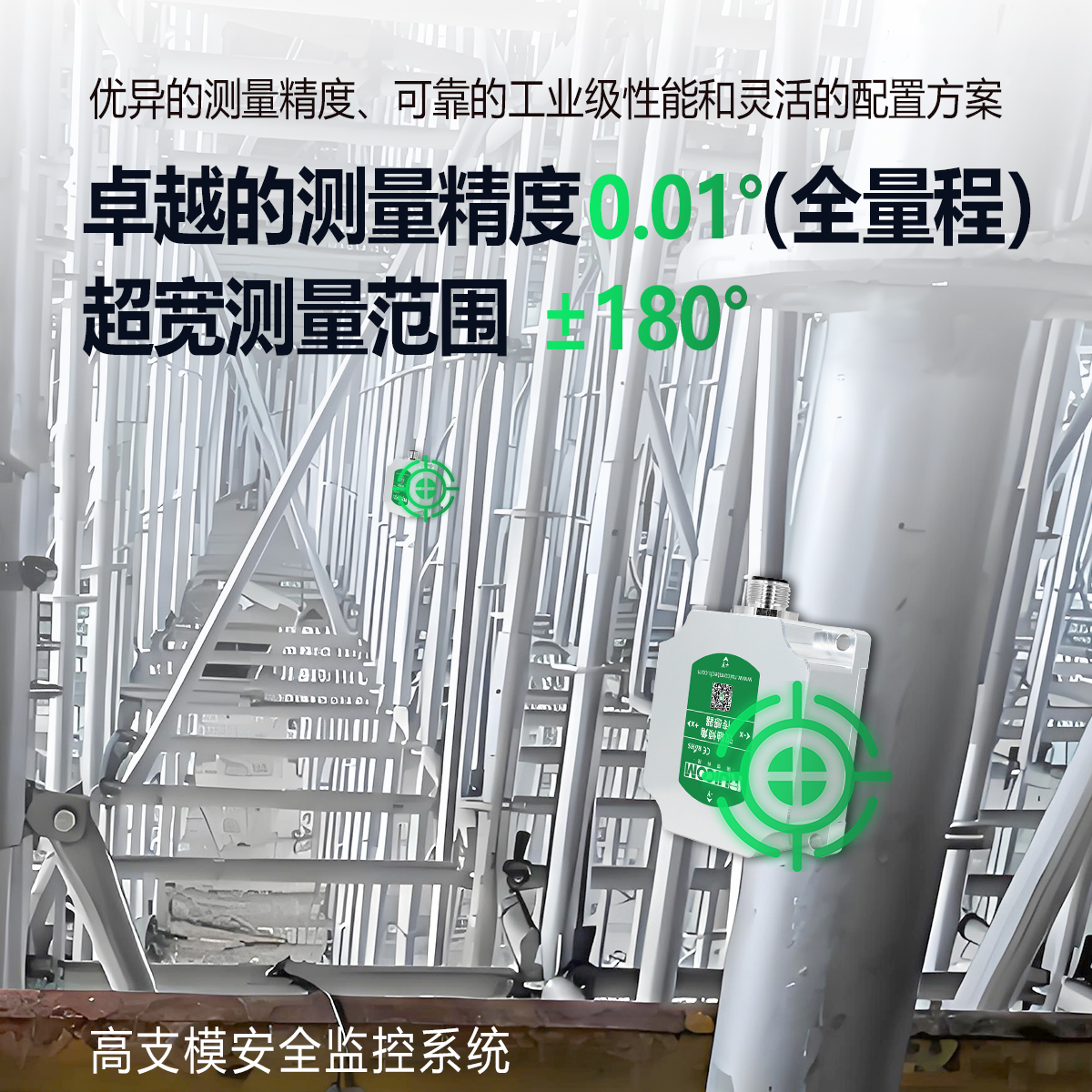

该系列产品特别适用于：建筑结构健康监测（古建筑、历史遗迹、危房等）、工业自动化控制系统以及高精度角度测量应用场景需要长期稳定监测的工业现场。
![]()

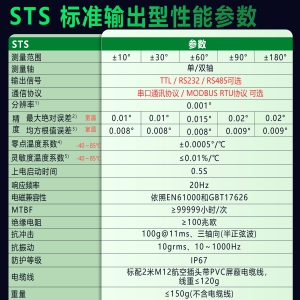

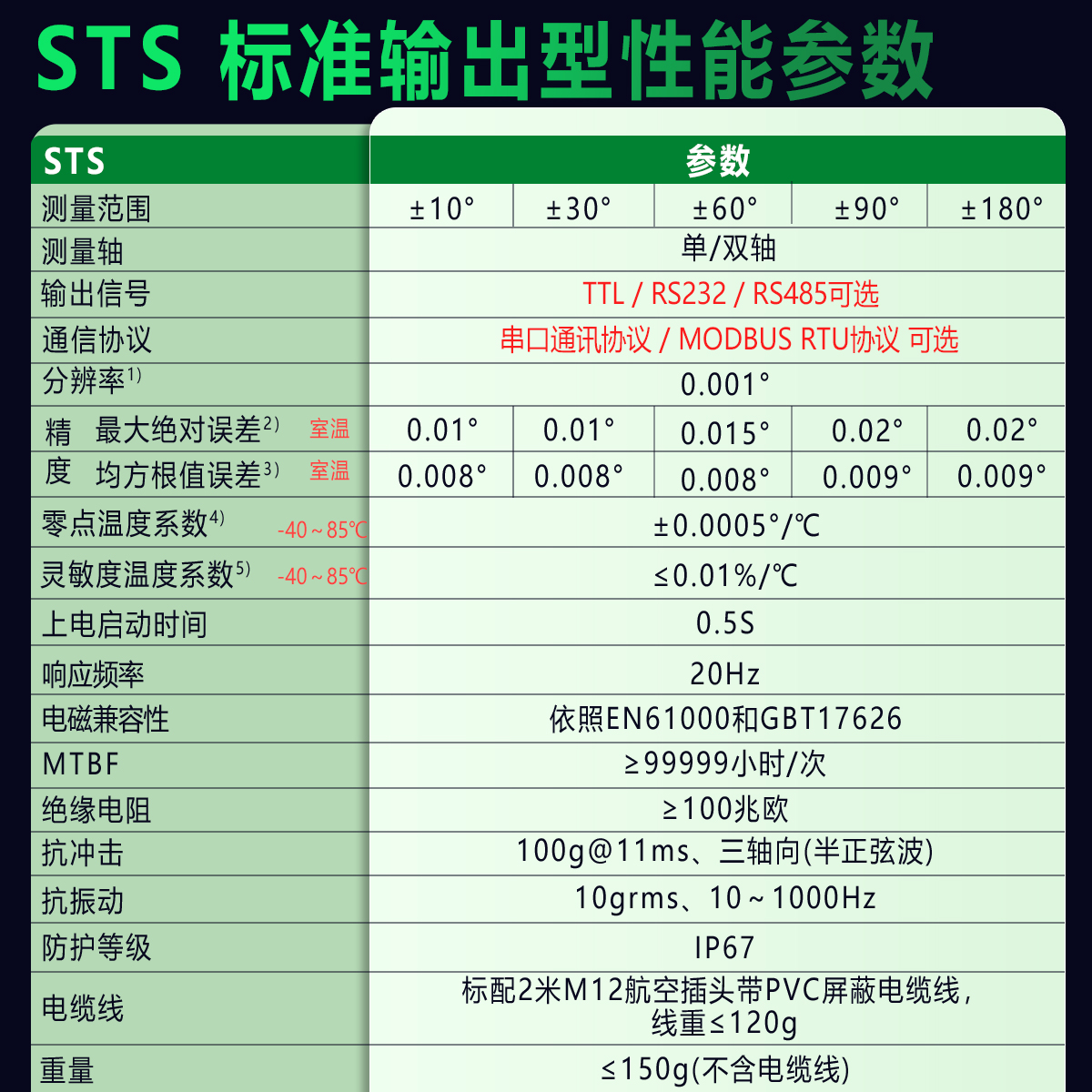

性能参数
STS | 条件 | 参数 |
测量范围 | - | ±10° | ±30° | ±60° | ±90° | ±180° |
测量轴 | - | X Y轴 | X Y轴 | X Y轴 | X Y轴 | X轴 |
分辨率1） | - | 0.001° |
精度 | 最大绝对误差2） | 室温 | 0.01° | 0.01° | 0.015° | 0.02° | 0.02° |
均方根值误差3） | 室温 | 0.008° | 0.008° | 0.008° | 0.009° | 0.009° |
零点温度系数4） | -40～85℃ | ±0.0005°/℃ |
灵敏度温度系数5） | -40～85℃ | ≤0.01%/℃ |
上电启动时间 | | 0.5S |
响应频率 | 20Hz |
输出信号 | TTL / RS232 / RS485可选 |
通信协议 | 串口通讯协议 / MODBUS RTU协议 可选 |
电磁兼容性 | 依照EN61000和GBT17626 |
平均无故障工作时间 | ≥99000小时/次 |
绝缘电阻 | ≥100兆欧 |
抗冲击 | 100g@11ms、三轴向(半正弦波) |
抗振动 | 10grms、10～1000Hz |

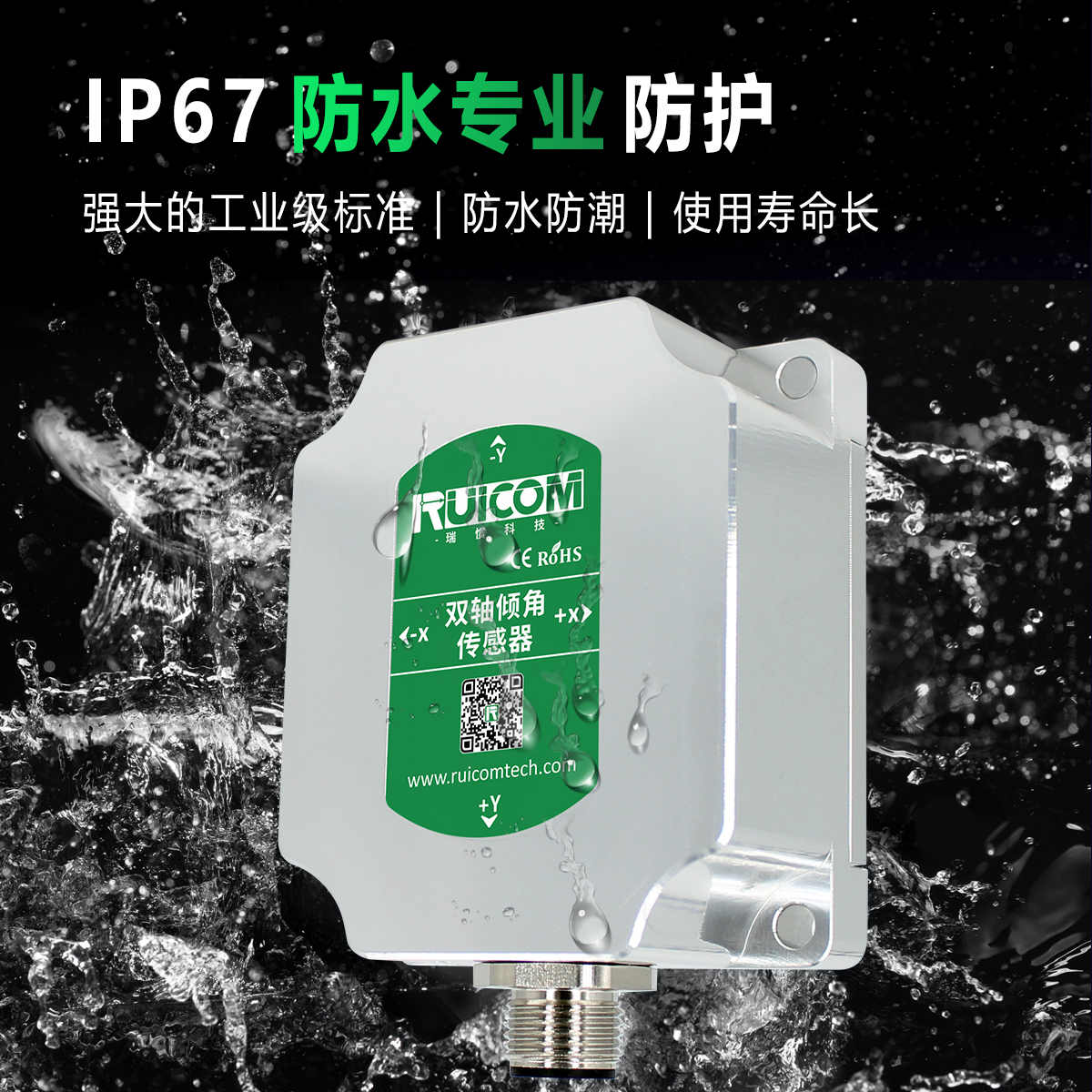

防水等级 | IP67 |
电缆线 | 标配2米M12航空插头带PVC屏蔽电缆线，线重≤120g |
重量 | ≤150g(不含电缆线) |
1) 分辨率：在有效量程内可识别的最小角度变化量，反映其对微小倾角波动的监测能力。 2) 最大绝对误差（MAE）：全量程范围内，对多个标准角度点进行测量，各测量值与实际角度值偏差绝对值的最大值。该参数表征产品在最不利情况下的测量偏差极限。 3) 均方根误差（RMSE）：量程范围内，对固定角度点进行多次重复测量（采样次数≥16次），计算各测量值与实际角度值偏差的均方根值。该参数反映测量结果的重复性与稳定性，是评估系统随机误差的重要指标。 4) 零点温度系数：传感器在零输入状态下，其输出值随温度变化的比率，定义为额定工作温度范围内零点偏移量与常温基准值的比值。 5) 灵敏度温度系数：传感器满量程输出值随温度变化的稳定性指标，表征额定温度范围内灵敏度相对于常温参考值的漂移率。 |
