产品介绍
LTS6系列电压输出型倾角传感器是瑞惯科技自主研发的高性价比全姿态角度测量产品。该产品基于创新性抗干扰平台设计，搭载新一代MEMS传感核心，具备宽温域适应性和优异抗振性能，工作稳定性卓越，设计使用寿命可达10年。
本产品采用无接触式测量原理，通过高精度电容式MEMS单元检测重力分量实现倾角解算。安装便捷灵活，直接固定于被测物体表面即可，无需额外机械转轴结构，支持多方位安装方式。特别适用于工程机械、农业装备等工业领域的姿态监测需求。
技术亮点
❖ 0~5V输出
❖ 宽电压输入9~36V
❖ 高抗振性能>3500g
❖ 工作寿命长达10年
应用范围
该系列产品凭借其高精度惯性测量能力，在工业级应用领域具有成熟解决方案：
❖ 农业机械设备 ❖ 工程起重设备 ❖ 高空作业平台 ❖ 高空作业吊篮 ❖ 木工加工机械 ❖ 建筑塔式起重机 ❖ 医疗器械设备调平 ❖ 电动车辆控制系统
性能参数
LTS6 | 参数 |
输出电压 | 0~5V |
分辨率 | 0.1° |
测量精度（@25℃） | ±0.2° |
响应时间 | 0.05s |
温度漂移特性（-40℃~+85℃） | ±0.5° |
输出负载 | ＞500欧姆 |
工作时间 | 99999小时/次（无故障） |
绝缘阻抗 | ＞100兆欧 |
抗震动 | 10grms、10~1000Hz |
抗冲击 | 100g@11ms、三轴向(半正弦波) |

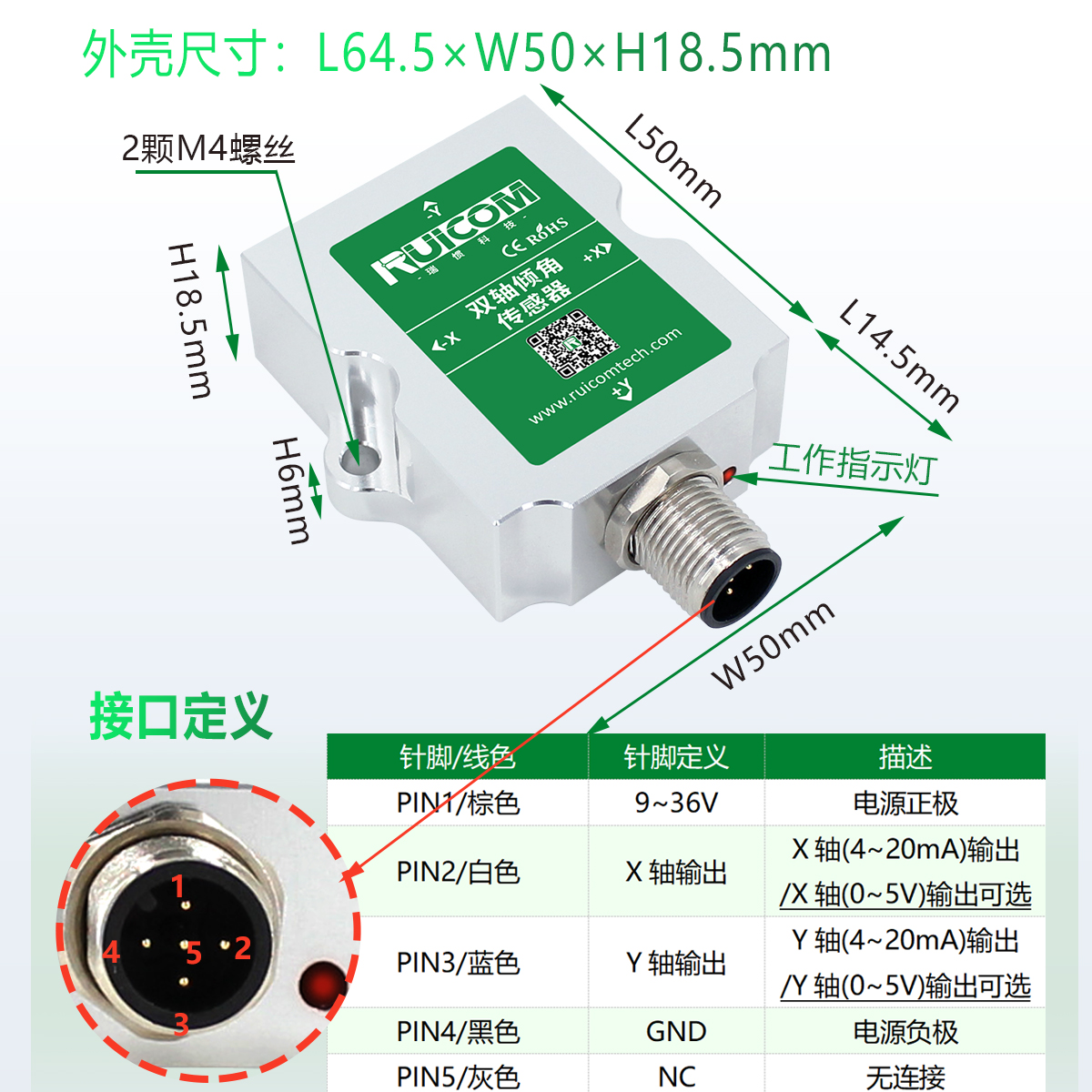

尺寸 | L64.5×W50×H18.5mm |
重量 | ≤200g |
订购选型
型号 | 测量轴 | 测量范围 | - | 电压输出 | - | 安装方式 |
LTS6 | X：X轴 | 10：±10° | V1：0~5V | H：水平安装 | ||
Y：Y轴 | 15：±15° | HD：水平向下 | ||||
D：双轴 | 30：±30° | V：垂直安装 | ||||
45：±45° | VD：垂直向下 | |||||
60：±60° | VL：垂直向左 | |||||
90：±90° | VR：垂直向右 | |||||
180：±180°（仅单轴） | ||||||
360：0°~360°（仅单轴） | ||||||
397：-3°~+97°（仅单轴） | ||||||
例：LTS6X10-V1-H：X轴、±10°测量范围、0~5V输出、水平安装。 | ||||||
注：测量范围0°~360°仅限单轴X轴(顺时针方向旋转测量)，安装方式仅可选垂直向上安装。 | ||||||
