产品介绍

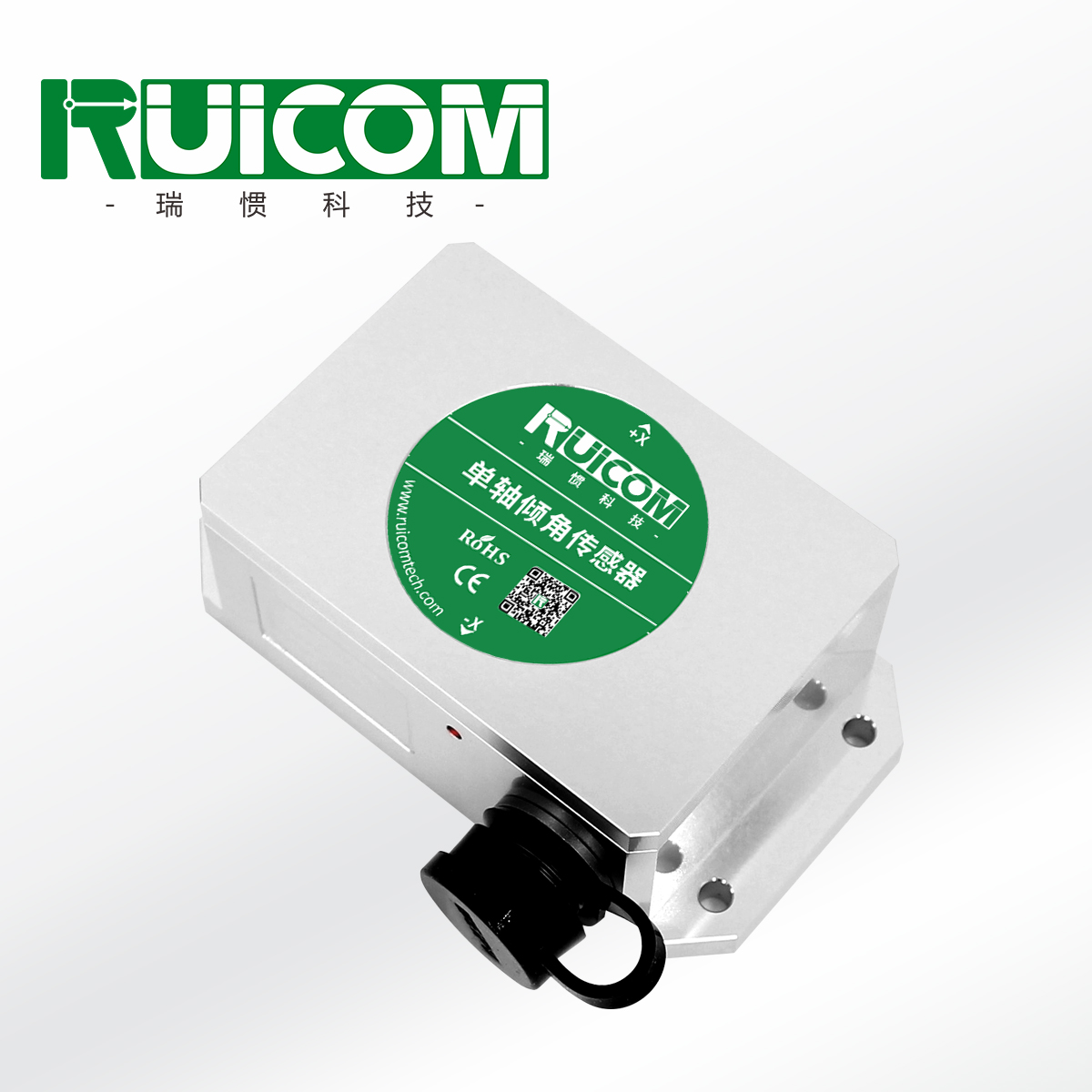

HTS6系列 高性能单/双轴倾角传感器，在稳定可靠特性的基础上，进一步提升了测量精度并优化了温漂性能。该产品集成高精度16位差分A/D转换器，结合5阶数字滤波算法，可精准测量传感器相对水平面的横滚与俯仰角度。
多协议数字输出：支持RS485、RS232、RS422及TTL接口，适应不同工业通信需求。
智能温漂补偿：内置高精度数字温度传感器，实时修正温漂误差（可选温度输出），确保在宽温环境下保持优异重复性。
高速响应：标准输出频率100Hz，支持定制更高频率版本以满足特殊应用需求。
工业级可靠性：采用强化设计，该产品凭借优异的扩展性与环境适应性适用于严苛工业环境，具备卓越的抗干扰能力与长期稳定性。

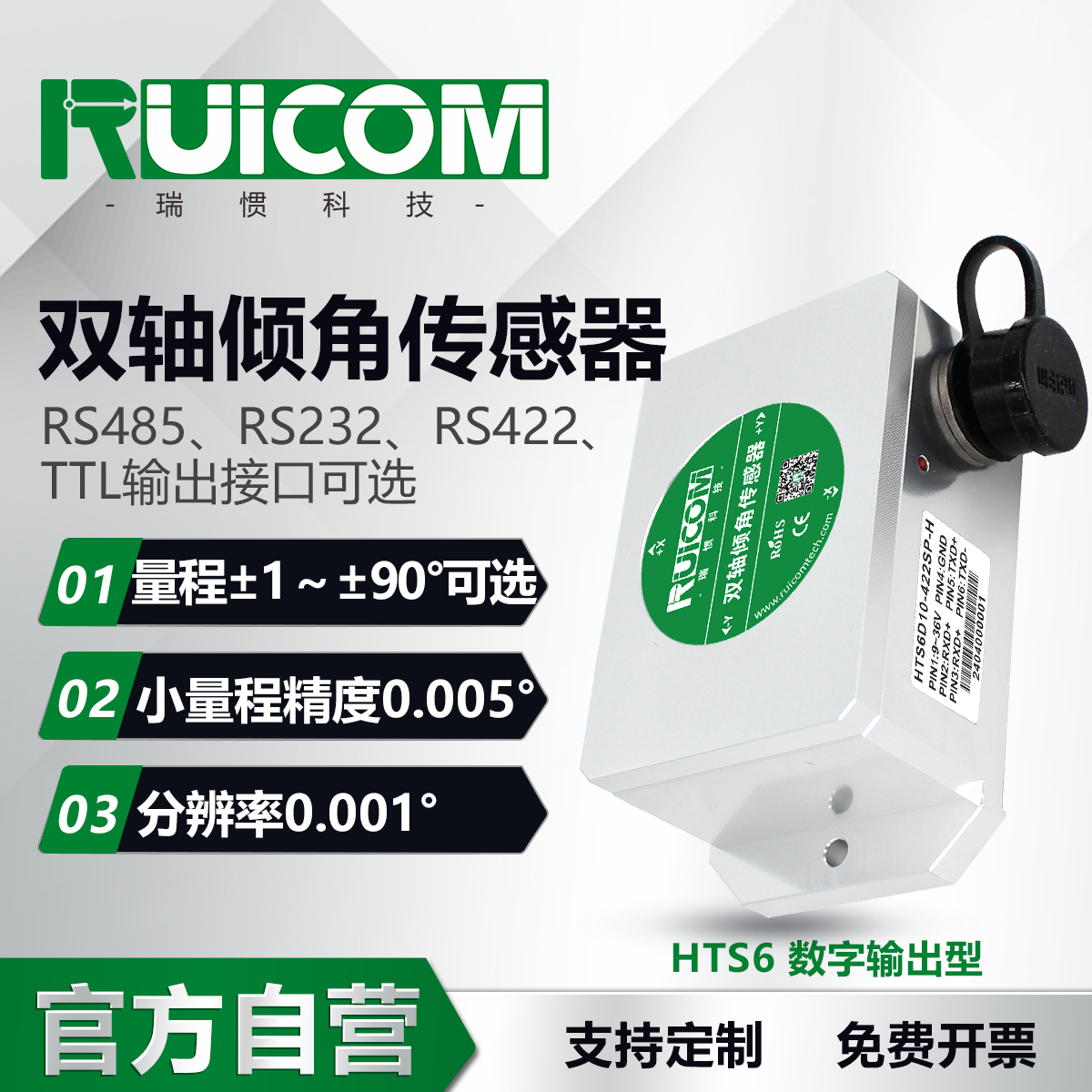

技术亮点
❖ 量程±1～±90°可选
❖ 小量程精度0.005°
❖ 分辨率0.001°
❖ DC 9～36V宽电压输入
❖ RS485、RS232、RS422、TTL输出接口可选
应用范围
该系列产品典型应用场景包括：工业自动化、工程机械平台调平系统，光伏跟踪支架控制系统，航空航天姿态参考系统，精密仪器水平校准装置，平台调平等高精度倾角测量领域。

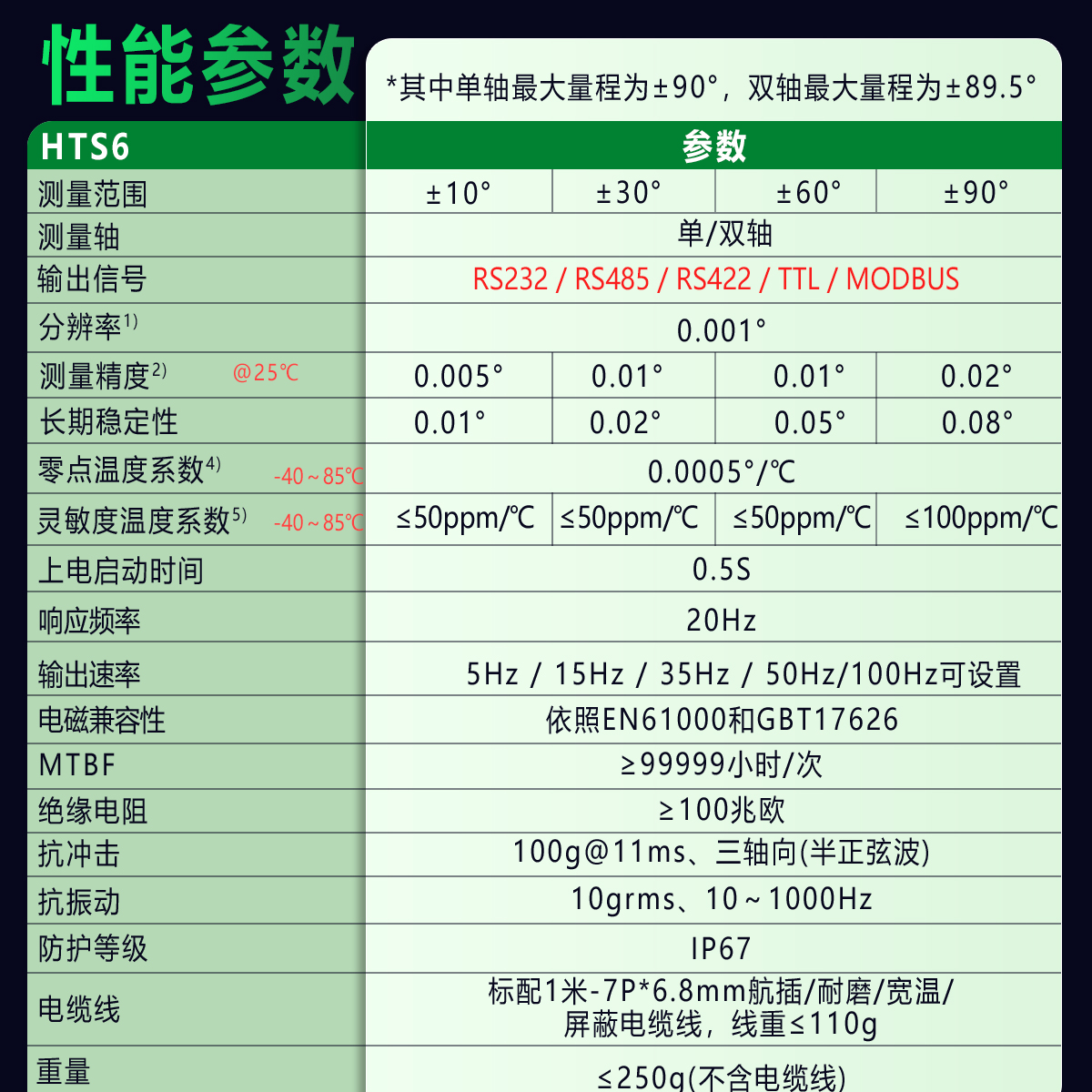

性能参数
HTS6 | 条件 | 参数 | |||
测量范围 | - | ±10° | ±30° | ±60° | ±90° |
测量轴 | - | 单轴 / 双轴 | |||
分辨率1) | - | 0.001° | |||
测量精度2) | @25℃ | 0.005° | 0.01° | 0.01° | 0.02° |
长期稳定性 | 0.01 | 0.02 | 0.05 | 0.08 | |
零点温度系数3) | -40～85℃ | 0.0005°/℃ | |||
灵敏度温度系数4) | -40～85℃ | ≤50ppm/℃ | ≤50ppm/℃ | ≤50ppm/℃ | ≤100ppm/℃ |
上电启动时间 | 0.5S | ||||
响应频率 | 20Hz | ||||
输出速率 | 5Hz / 15Hz / 35Hz / 50Hz可设置 | ||||
输出信号 | RS232 / RS485 / RS422 / TTL / MODBUS | ||||
电磁兼容性 | 依照EN61000和GBT17626 | ||||
平均无故障工作时 | ≥99999小时/次 | ||||
绝缘电阻 | ≥100兆欧 | ||||
抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||
抗振动 | 10grms、10～1000Hz | ||||

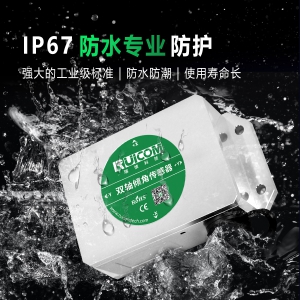

防护等级 | IP67 | ||||
配线 | 标配2米-7P*6.8mm航插/耐磨/宽温/屏蔽电缆线，线重≤110g | ||||
重量 | ≤250g(不含电缆线) | ||||
*其中单轴最大量程为±90°，双轴最大量程为±89.5°。 | |||||
1) 分辨率：在有效量程内可识别的最小角度变化量，反映其对微小倾角波动的监测能力。 2) 测量精度：指在标准环境温度下，传感器各项性能指标的综合评定，包括线性度误差、重复性误差、迟滞误差、零点偏移误差以及交叉轴灵敏度误差的总体表现。 3) 零点温度系数：传感器在零输入状态下，其输出值随温度变化的比率，定义为额定工作温度范围内零点偏移量与常温基准值的比值。 4) 灵敏度温度系数：传感器满量程输出值随温度变化的稳定性指标，表征额定温度范围内灵 | |||||
