保持焊枪位置和姿势不变的情况下，可以改变机器人的姿势；
· 7轴机器人的复杂示教，通过运用协调技术，实现简单的手动操作；
· 行业内首次将焊接电缆内藏于第7轴机构中，示教作业时不需要担心电缆与夹具及工件的干涉。
![]()
![]()
| 构造 | 垂直多关节型 |
| 轴数 | 7 |
| 手臂最大可搬重量 | 6kg |
| 位置重复精度 | ±0.08mm(注1) |
| 驱动方法 | AC伺服马达 |
| 驱动容量 | 3600W |
| 位置反馈 | 绝对值编码器 |
| 动作范围 | 基本轴 | J1(旋转1) | ±170° |
| J2(前后) | -145°~+70° |
| J7(旋转2) | ±90° |
| J3(上下) | -170°~+149° |
| 手臂轴 | J4(回转) | ±180° |
| J5(摆动) | -50°~+230° |
| J6(扭转) | ±360° |
| 最大速度 | 基本轴 | J1(旋转1) | 3.66rad/s{210°/s} |
| J2(前后) | 3.66rad/s{210°/s} |
| J7(旋转2) | 3.14rad/s{180°/s} |
| J3(上下) | 3.66rad/s{210°/s} |
| 手臂轴 | J4(回转) | 7.33rad/s{420°/s} |
| J5(摆动) | 7.33rad/s{420°/s} |
| J6(扭转) | 10.82rad/s{620°/s} |
| 手臂负荷能力 | 允许扭矩 | J4(回转) | 11.8N.m |
| J5(摆动) | 9.8N.m |
| J6(扭转) | 5.9N.m |
| 允许惯性矩 | J4(回转) | 0.30kg.m² |
| J5(摆动) | 0.25kg.m² |
| J6(扭转) | 0.06kg.m² |

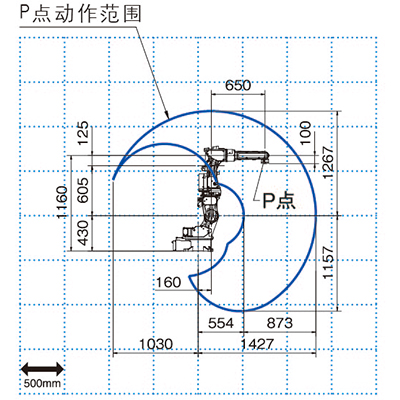

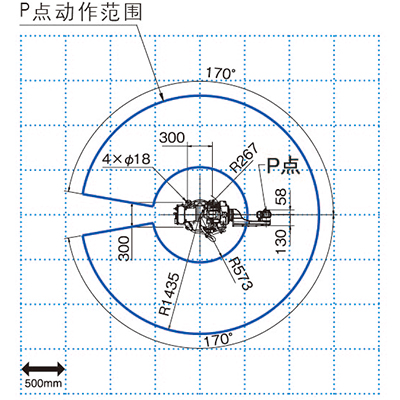

| 机器人动作范围截面面积 | 2.58m² ×340° |
| 使用环境条件 | 温度：0~45℃、湿度：20~80%RH(无结露) |
| 本体重量 | 178kg |
| 上部手臂可载重量 | 10kg(注3) |
| 安装方法 | 地面(注4) |
| 本体颜色 | 白色(芒赛尔色标10GY9/1) |
