广州晨控CK-F018A 射频识别系统Modbus rtu协议高频RFID读写器

RS485,13.56mhz,读写距离5CM,标准协议ISO15693,通讯协议modbus rtu,读卡器可多台串联通讯,直接和PLC或电脑连接。防护等级IP67。具有小巧精密的外型,适用于生产管理,在自动化流水线里安装条件狭窄,读写密集,容易串读的工况下应用。


1. 简介

CK-F018A是一款基于射频识别技术的高频RFID标签读卡器,读卡器工作频率为13.56MHZ,支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议,用户只需通过RS232/RS485通信接口接收数据便能完成对标签的读取操作,而无需理解复杂的射频通信协议。

读卡器自带Auto-turning自动调谐电路,在不同环境中工作时能自动调节电路参数,使外部环境对读卡距离的影响降到最小,进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。

读卡器可广泛应用于物流,仓储管理,过程控制,机械臂站点控制等领域。

2.产品特性

◆工作电压:10-30V;
◆功耗:2.2W;
◆电路保护:带极性接反保护;
◆工作频率:13.56MHZ;
◆协议标准:ISO15693;
◆支持标签类型:I-CODE2、I-CODE SLI;
◆读卡距离:0~85mm(跟标签性能有关);
◆通信接口:RS485;
◆通信协议:工业MODBUS RTU通信协议;
◆工作湿度:10-90% RH;
◆工作温度:-25℃-+85℃;
◆防护等级:IP-65;
◆外壳材质:ABS+铝合金。


3.电气参数

物理及环境特性:

项目

技术参数

操作温度

-25℃~85℃

存储温度

-25℃~120℃

湿    度

5%~95%非凝结状态

重    量

80g

跌落测试

1.2米自由跌落

ESD性能

空气放电±15KV,接触放电±8KV

密封标准

IP67

电气参数指标:

项目

技术参数

工作电压

10-30V

功   耗

2.2W

电路保护

带极性接反保护

工作频率

13.56MHZ

协议标准

ISO15693

支持标签类型

I-CODE2、I-CODE SLI

读卡时间

Read Time:25ms each 4 Bytes

Write Time:28ms each 4 Bytes

读卡距离

0~85mm(跟标签性能有关)

通信接口

RS485

通信协议

MODBUS RTU通信协议

4.CK-F018A通信连接

CK-F018A是基于RS485、MODBUS通信协议的高频读卡器,可支持多台读卡器联网工作,最多可同时在总线上挂载32台CK-F018A。

4.1接口定义

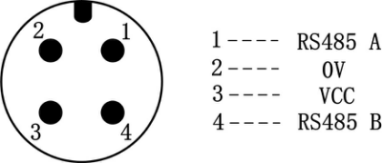

CK-F018A采用M12 4芯航空插头,端口定义如下:

图 4-1 CK-F018A端口定义

使用CK-M12-5P-150传感器电缆时,引线定义与线芯颜色对应如下:

红色------VCC

黑色------0V

白色------RS485  A

棕色------RS485  B

蓝色------NC

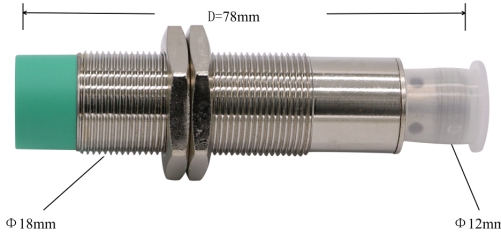

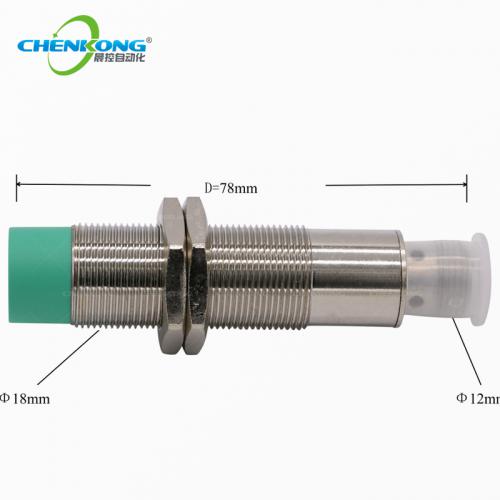

5.机械尺寸

机械尺寸:

螺纹规格:M18*78+M12


6.免责声明

● 开发预备知识

CK-F018A系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用,但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

● EMI与EMC

CK-F018A系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合,用户如有特殊要求,必然事先与我们联系。

CK-F018A系列模块的EMC性能与用户地板的设计密切相关,尤其是电源电路、I/O隔离、复位电路,用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性,但不对用户最终应用产品的EMC性能提供任何保证。

● 修改文档的权利

广州晨控自动化设备有限公司保留任何时候在没有事先声明的情况下对CK-F018A系列模块相关文档修改的权利。

● ESD静电放电保护

CK-F018A系列模块部分元件内置ESD保护电路,但当模块的恶劣的环境中使用时,依然建议用户在设计底板时提供ESD保护措施。安装CK-F018A系列模块时,为确保安全请先将积累在身体上的静电释放,如佩戴可靠接地的静电环等;焊接过程中也应该注意释放静电,如确保焊接设备接地良好等。
