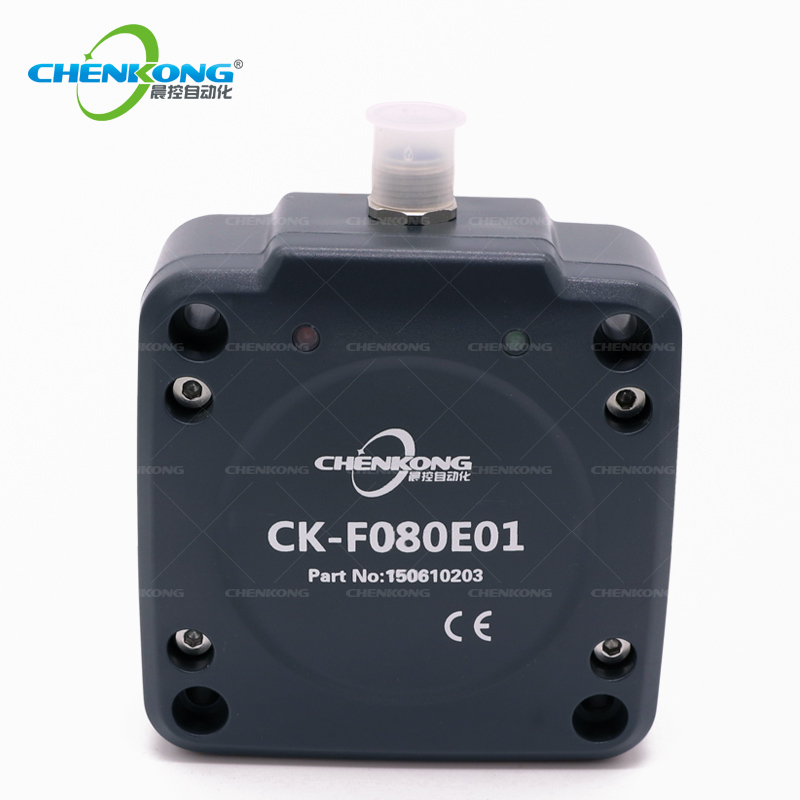

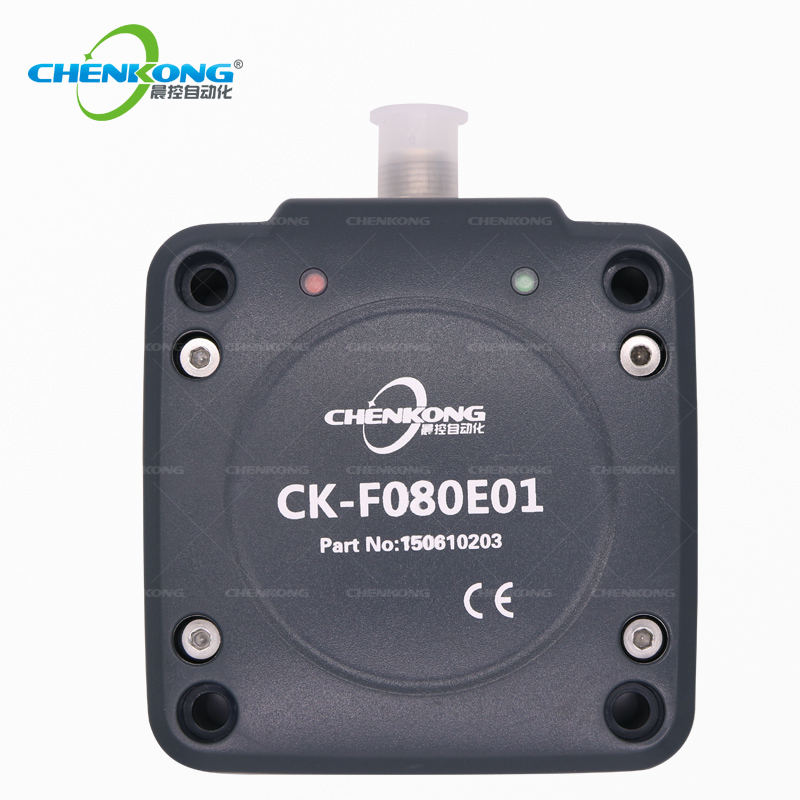

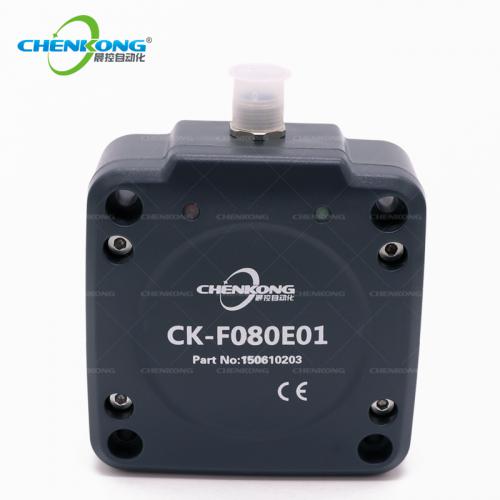

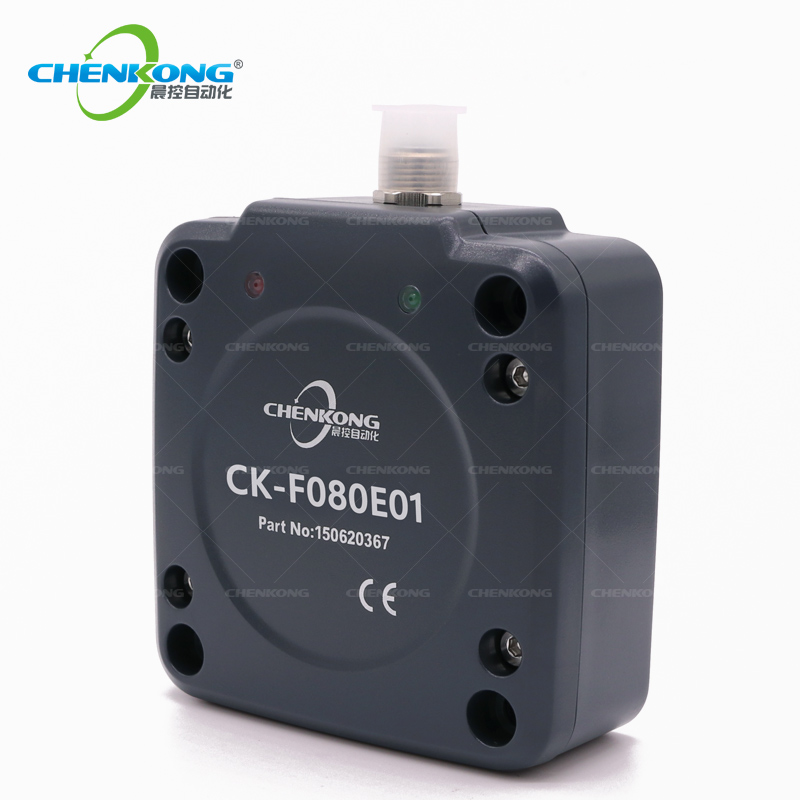

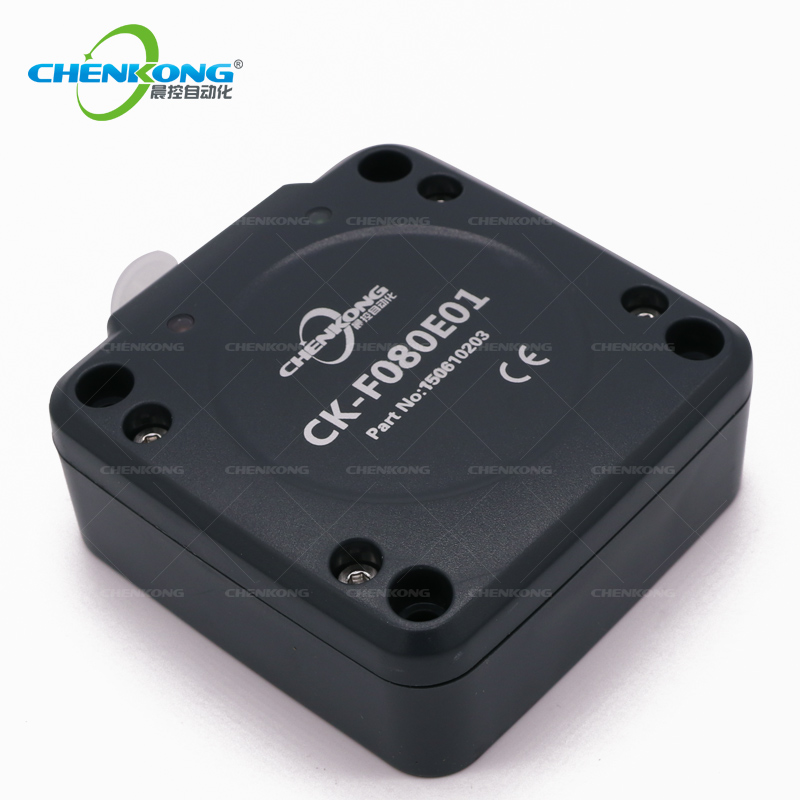

晨控科技CK-F080E01高频RFID读写器EtherNet/IP协议读卡器
读写距离0-15CM，读写器直接与PLC或PC端通讯，总线可同时挂载200台以上，同时支持标准工业通讯协议EtherNet/IP和 Modbus TCP,读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
1.简介
CK-F080E01是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
读卡器同时支持标准工业通讯协议EtherNet/IP和 Modbus TCP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。
2.产品特性
◆供电方式：POE供电(以太网供电46-58V)；
◆功耗：2.2W；
◆电路保护：带极性接反保护；
◆工作频率：13.56MHZ；
◆协议标准：ISO15693；
◆支持标签类型：I-CODE2、I-CODE SLI；
◆读卡距离：150mm(标准IC卡)；
◆通信接口：以太网；
◆通信协议：EtherNet/IP、MODBUS TCP；
◆工作湿度：10－90% RH；
◆工作温度：-25℃－+85℃；
◆防护等级：IP-65；
◆外壳材质：ABS工程塑料。
3.电气参数
物理及环境特性：
|
项目 |
技术参数 |
|
操作温度 |
-25℃~85℃ |
|
存储温度 |
-25℃~120℃ |
|
湿 度 |
5%~95%非凝结状态 |
|
重 量 |
230g |
|
跌落测试 |
1.2米自由跌落 |
|
ESD性能 |
空气放电±15KV,接触放电±8KV |
|
密封标准 |
IP67 |
电气参数指标：
|
项目 |
技术参数 |
|
供电方式 |
POE供电(以太网供电46-58V) |
|
功 耗 |
2.2W |
|
电路保护 |
带极性接反保护 |
|
工作频率 |
13.56MHZ |
|
协议标准 |
ISO15693 |
|
支持标签类型 |
I-CODE2、I-CODE SLI |
|
读卡时间 |
Read Time：45ms each 4Bytes Write Time：40ms each 4 Bytes |
|
读卡距离 |
150mm(标准IC卡) |
|
通信接口 |
以太网 |
|
通信协议 |
EtherNet/IP、MODBUS TCP |
4.CK-F080E01通信连接
CK-F080E01是基于以太网的高频读卡器，同时支持EtherNet/IP和MODBUS TCP两种通信协议。
4.1接线说明CK-F080E01接线图如下：
图 4 -1 CK-F080E01接线图
4.2 CK-F080E01和PLC系统构成CK-F080E01是基于以太网的高频读卡器，用POE供电。在选择路由器时可选用带POE功能的路由器或者交换机，可以简化布线和降低成本。系统结构如下：
图 4 -2 CK-F080E01和PLC系统结构
5. 机械尺寸
机械尺寸：85mm*85mm*34.4mm
6.应用图片
