一、概述
1. 产品概述

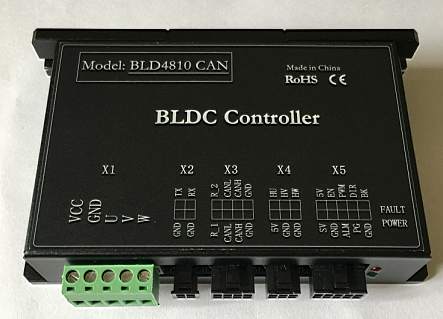

BLD4810-CAN是基于先进的DSP控制芯片与独特的控制电路结合一起所研发的一款数字式智能直流无刷驱动器。全数字式设计使其拥有灵活多样的输入控制方式、极高的调速比和低噪音,完善的软硬件保护功能。驱动器可通过RS232串口、CAN进行通讯控制,配置无刷驱动器调试软件,实现驱动器参数在线调整等。
2. 使用条件
(1)电源
◆ DC18V-60V
◆ 能提供连续电流2倍的瞬间电流过载能力
(2)反馈元件
◆ 霍尔位置传感器
二、功能技术指标
1. 性能特点
◆ 速度PID闭环控制,速度波动小,低速转矩大;
◆ 调速范围0~20000RPM;
◆ 驱动器自身功耗小,效率高,温升低,因此产品体积小,易安装;
◆ 多种控制模式:PWM控制、模拟量控制、RS232、CAN,控制方式由配置软件设定;
◆ 可以通过CAN总线组网控制;
◆ 多种完善的保护功能;
◆ 智能型通用无刷驱动器,根据不同电机设置不同参数,自动检测霍尔角度;
