随着工业4.0和中国制造2025深入推进，上汽通用汽车有限公司结合自身特点，提出在公司五大核心领域积极推进智能制造的战略要求，以智能开发、智能生产、智能物流、智能互联四个纬度，实现工程开发、制造成本、产品质量、物流效率等多个要素的飞跃式优化，以数字化为引领，统筹规划、分布实施，倾力打造行业内智能制造的示范工厂。

项目背景

GFx变速箱为上汽通用首款9速变速箱，在凯迪拉克工厂动力总成车间率先投产。根据公司推进智能制造的战略要求，动力总成基于全业务链的协同，将GF9项目通过智能仓储、智能输送、智能排产等新技术应用实现车间物流柔性化、全自动化；同时解决降低仓储面积与提升产能的矛盾，提高了场地利用率降低物流储运成本、提高人员效率；提高自动化率，便于产品质量追溯。

上汽通用汽车有限公司着手建立全流程智能制造输送系统，通过整合自动化物流设备及贯穿多系统的智能管理平台，实现智能化物料运输、存储、管理、搬运，开创行业内厂内物流无人化、智能化运作及管理的新模式。

项目概况

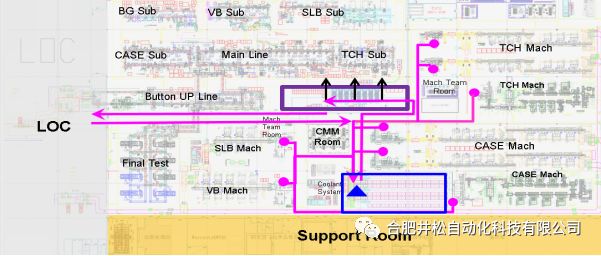

GFx智能输送系统由自动化立体库系统和自动输送系统组成，适应年产能540K。立体仓库系统设备安装于生产车间内部，占地660平米（L42M*W15M*H6.5M）,堆垛机3台，RGV 2台，料架货位342个，主要存放机加成品及分装成品。自动输送由潜伏式AGC带动Dolly完成。

该项目通过智能仓储输送系统及贯穿多系统的智能管理平台，将自动化机加线与装配线柔性链接，实现物料智能化的运输、存储、搬运等。

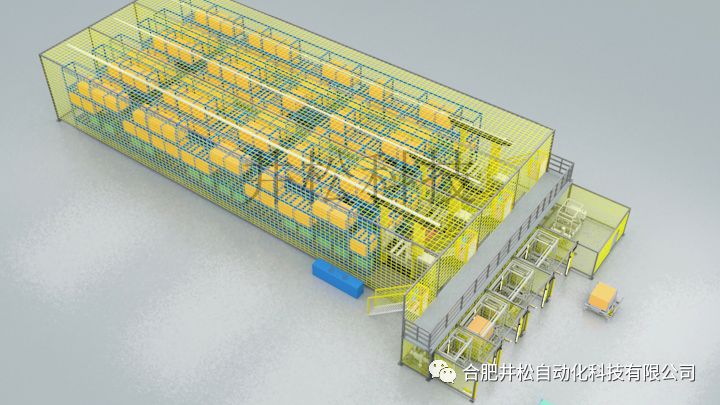

智能立体仓储系统

用于存放机加成品及分装成品，主要由立体货位、堆垛机、进出库系统、监控系统、 大屏显示系统等构成，是由WMS/WCS统一协调、管理、调度的一个智能仓储系统。

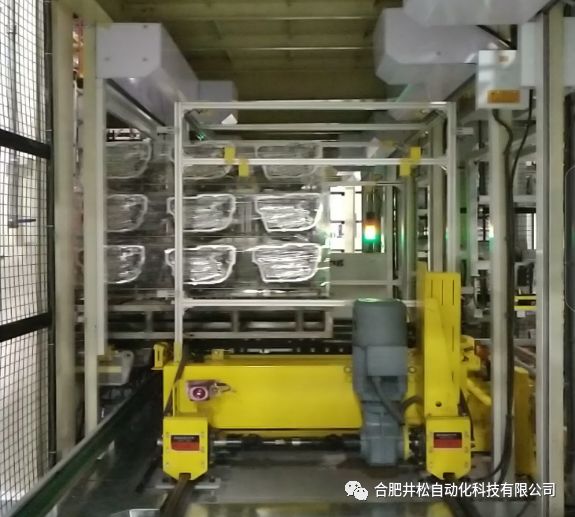

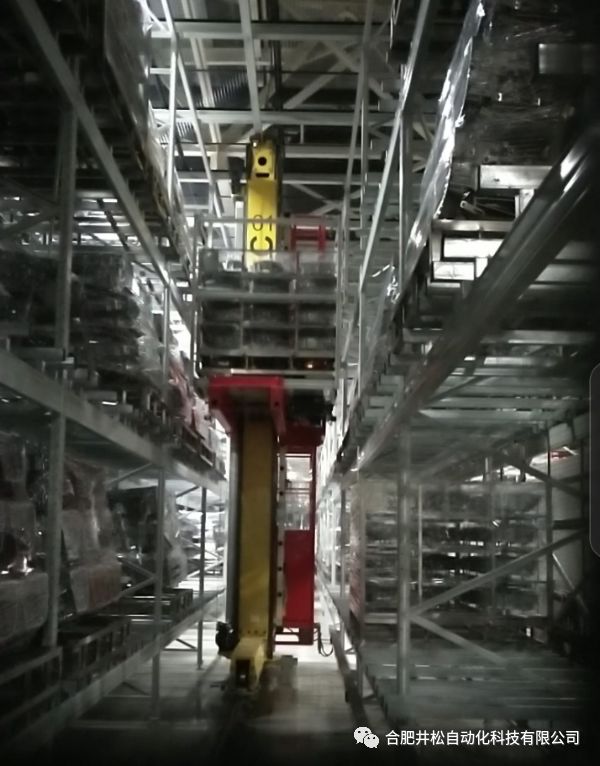

巷道堆垛机

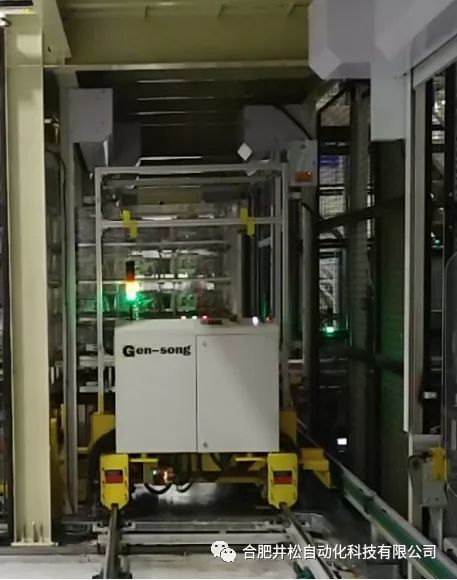

货叉式重型RGV

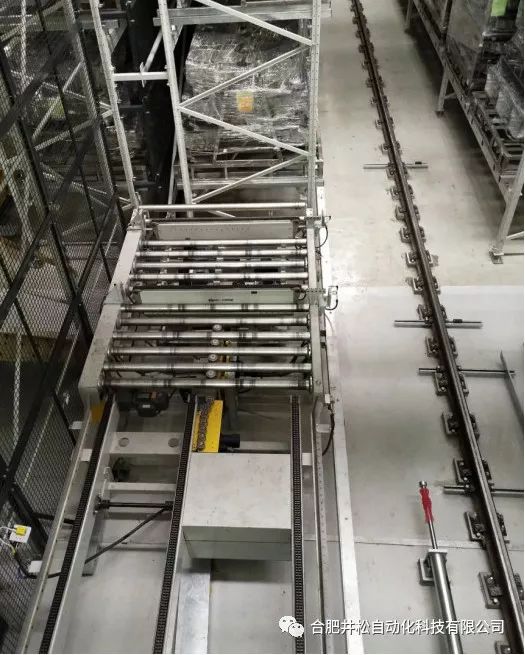

巷道输送线

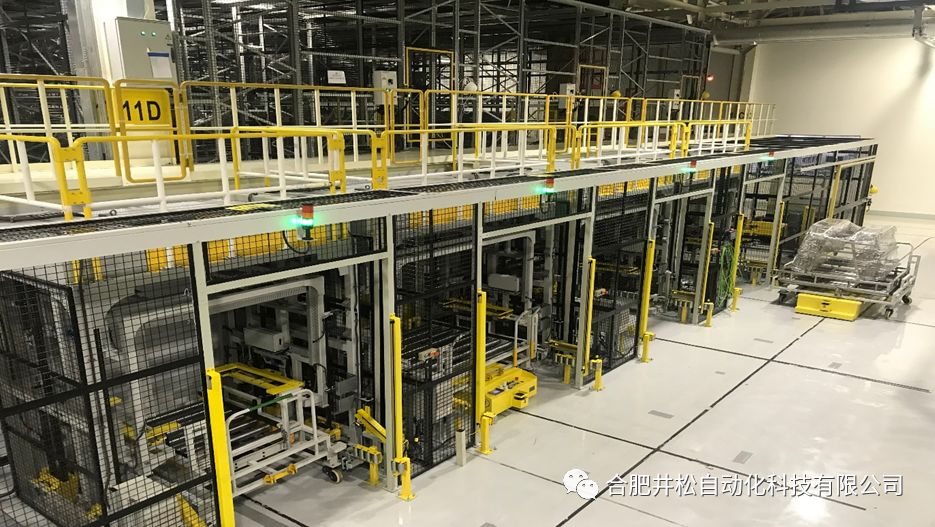

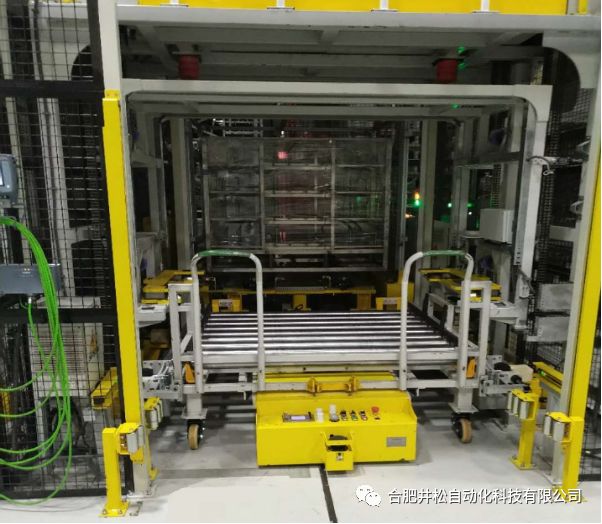

接驳口提升机

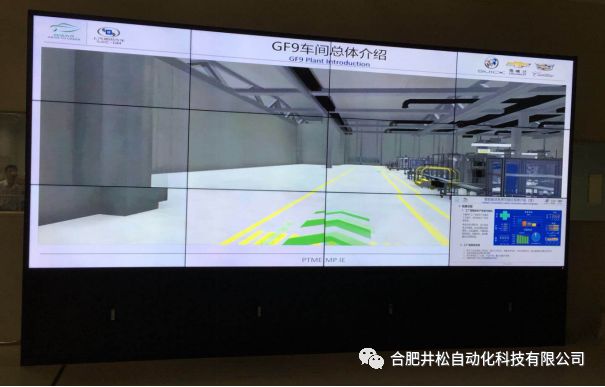

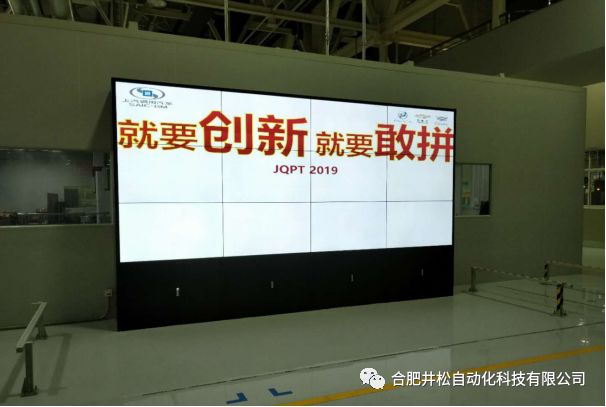

智能控制系统监控显示大屏

入库流程：

1. 由AGC接命令后将载有机加线成品货物的Dolly 驳运至入库提升机接驳口，经定位夹紧提升后等待RGV接货；

2. RGV 接受命令过来接货，通过货叉将货物从 Dolly上铲下，经RGV外型检测、称重，检测称重不合格则原路返回退回异常处理位处理；

3. 检测称重合格后，RGV 运送至巷道口叉放到链条输送机上，货物经库前输送线，顶升平台至指定位置等待堆垛机接货；堆垛机接货送到指定货位完成入库。

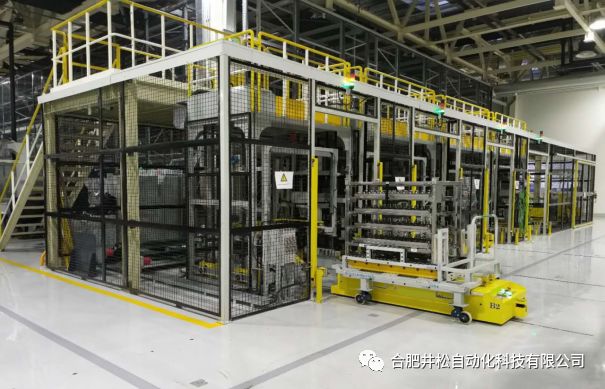

AGC送料入库

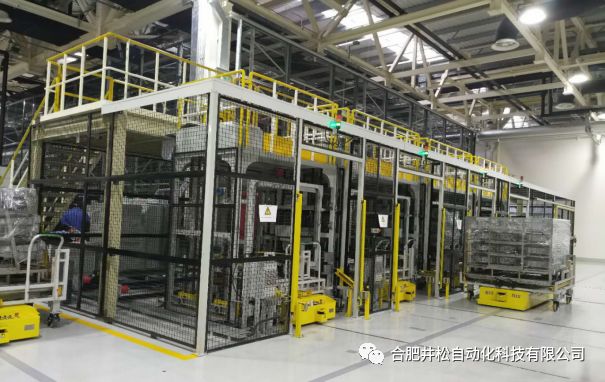

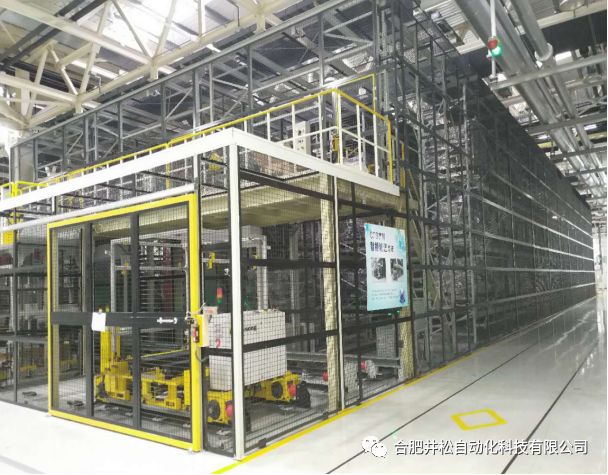

库前提升机接驳口

RGV叉取物料

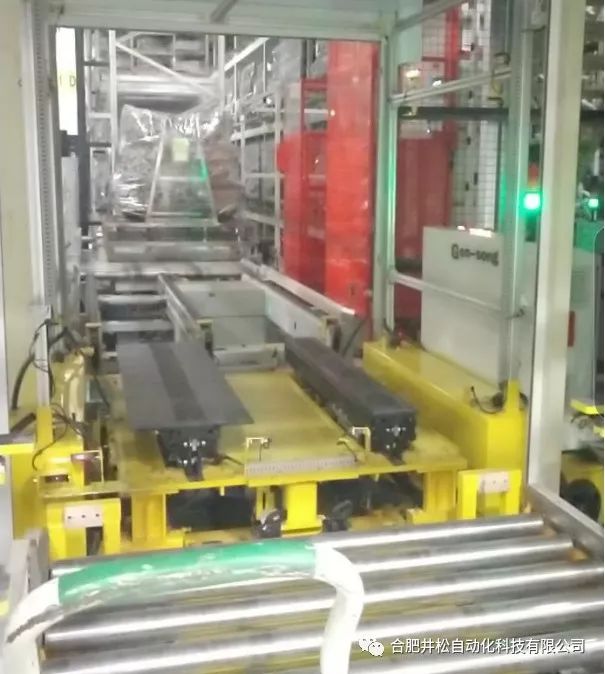

物料经输送机行至堆垛机取货口

堆垛机取货放到指定的货位

出库流程：

1. 堆垛机接受出库命令将货物送出至库前输送线；

2. 货物经顶升平台，库前输送机到达 RGV 接货位等待 RGV 接货。

3. RGV 接收命令，叉取货物送至指定位置放货到 AGV+dolly；

4. AGC 带货物出库区完成出库，送到生产线各接货口。

上汽通用汽车有限公司凯迪拉克工厂动力总成车间GFx智能输送系统是国内安全防护等级最高的自动化立体仓储系统，它的落成是行业内首次运用智能仓储系统，打造无人化物流车间、智能制造示范工厂的有力践行。随着上汽通用集团厂内物流智能化创新，以及对智能制造新技术、新模式应用的积极探索和推进，更多的智能仓储系统项目在行业内陆续实施。
