1. 简介

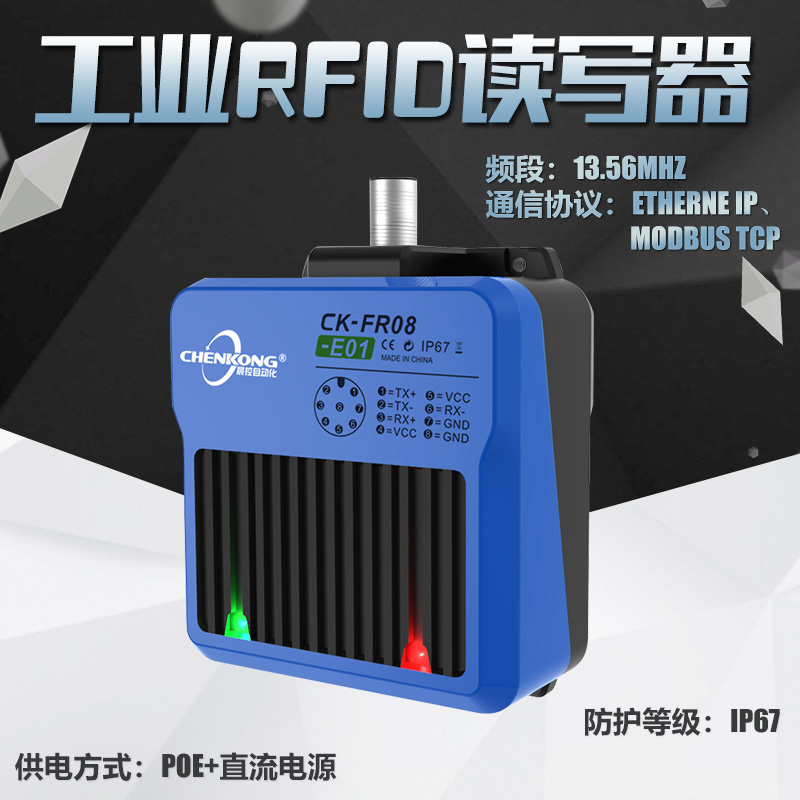

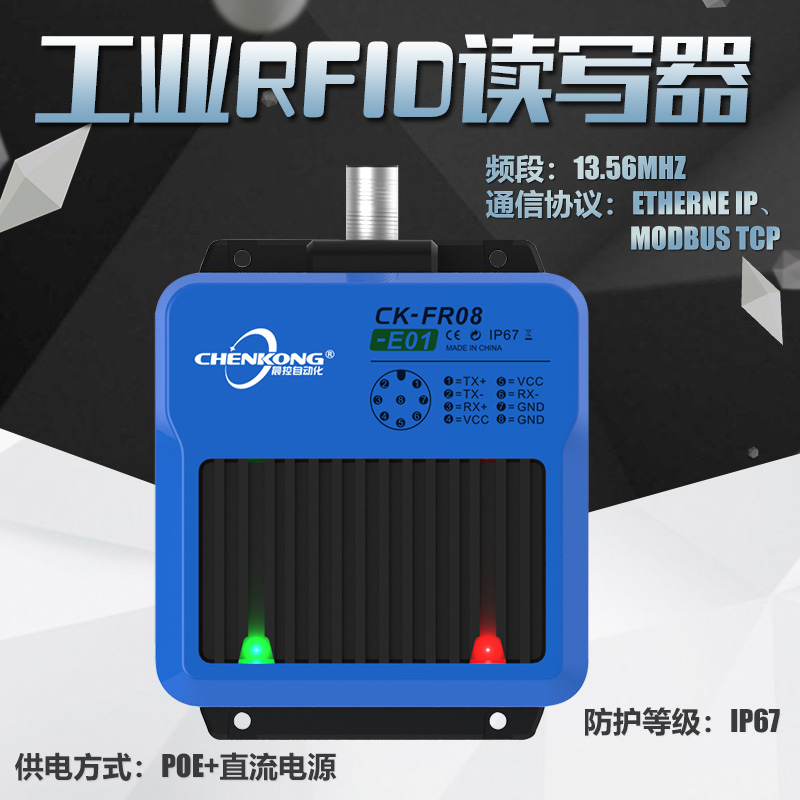

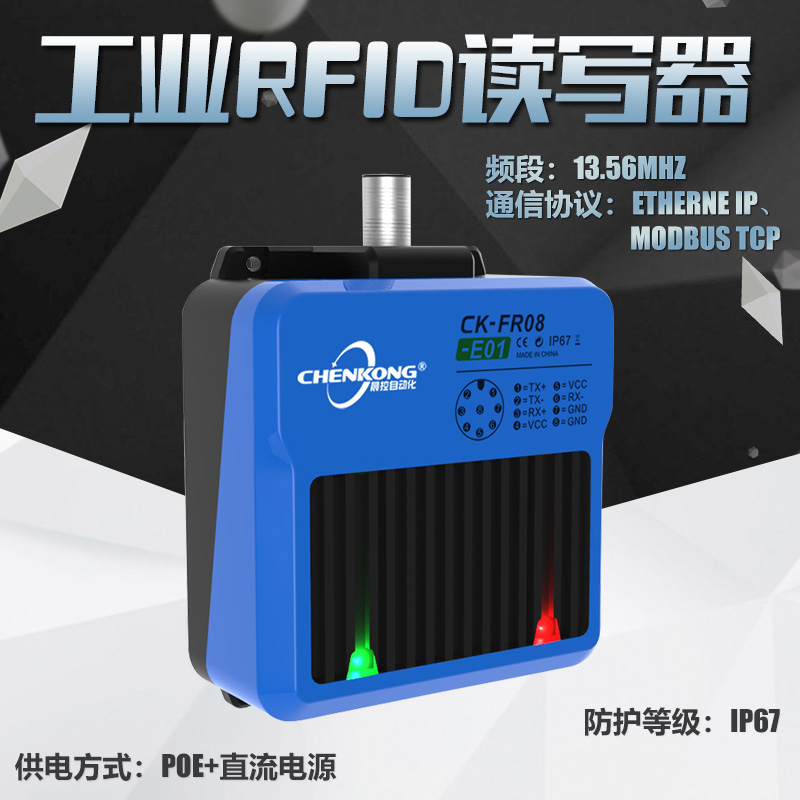

CK-FR08-E01 是一款基于射频识别技术的高频 RFID 标签读卡器，读卡器工作频率为13.56MHZ，支持对 I-CODE 2、I-CODE SLI 等符合 ISO15693 国际标准协议格式标签的读取。
读卡器同时支持标准工业通讯协议 EtherNet IP 和 ModBus TCP，方便用户通集成到PLC 等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
2. 产品特征
◆供电方式：POE 供电(以太网供电 46-54V)，直流 24V；
◆功耗：2.5W；
◆电路保护：带极性接反保护；
◆工作频率：13.56MHZ；
◆协议标准：ISO15693；
◆支持最大标签容量：8K Bytes；
◆读卡距离：0-100mm；
◆通信接口：以太网；
◆通信协议：EtherNet IP、ModBus TCP；
◆工作湿度：10－90% RH；
◆工作温度：-25℃－+85℃；
◆防护等级：IP-67；
◆外壳材质：ABS+铝合金。
3. 电气参数
物理及环境特性
|
项目 |
技术参数 |
|
操作温度 |
-25℃~70℃ |
|
存储温度 |
-40℃~85℃ |
|
湿 度 |
5%~95%非凝结状态 |
|
重 量 |
230g |
|
跌落测试 |
1.2米自由跌落 |
|
ESD性能 |
空气放电±15KV,接触放电±8KV |
|
密封标准 |
IP67 |
电气参数指标：
|
项目 |
技术参数 |
|
供电方式 |
POE供电(以太网供电46-54V) 直流24V |
|
功 耗 |
2.5W |
|
电路保护 |
带极性接反保护 |
|
工作频率 |
13.56MHZ |
|
协议标准 |
ISO15693 |
|
支持最大标签容量 |
8K Bytes |
|
读卡时间 |
Read Time：15ms each 8Bytes Write Time：35ms each 8Bytes |
|
读卡距离 |
0-100mm |
|
通信接口 |
以太网 |
|
通信协议 |
EtherNet IP、ModBus TCP |
3. 安装实例
