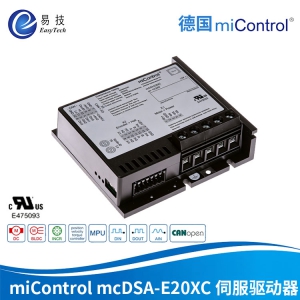

零部件miControl mcDSA-E20XC 大功率伺服驱动器 产品详情
一、产品基础概述

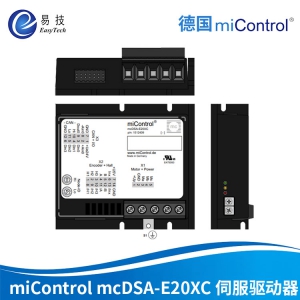

本款为德国原装 miControl mcDSA-E20XC 伺服放大器，物料编号 1512409，拥有 UL 安全认证 E475093，是大功率四象限运动控制驱动单元。整机尺寸 111×100×39mm，重量 400g，壁挂式紧凑结构，张力钳位端子接线抗震耐用，可驱动 BLDC 无刷电机、直流电机、直线电机三大类动力元件。
二、核心电气性能优势
超大电流输出能力峰值输出电流高达 160A，非认证工况 24V 持续 70A、48V 持续 63A；UL 认证安全工况 24V 持续 44A、60V 持续 40A，满足重载农机行走机构、大型电动执行器长期高负载运行需求。供电支持电子侧 9~30V、功率主回路 9~60V 宽电压。
灵活可调 PWM 调制支持 25kHz/32kHz/50kHz 三档 PWM 频率切换，对称 / 非对称两种调制模式，输出电压可达供电电压 90%，电机运转平顺，低速无抖动、高速响应快。
标准工业 CANopen 总线遵循 DS301 通讯协议、DS402 运动设备规范，z高 1Mbit/s 波特率，可直接接入拖拉机车载整车 CAN 电控系统，实现多执行机构同步闭环控制；设备内置十六进制拨码开关，便捷设置总线节点 ID。
全类型传感信号兼容自带 5V/0.2A 传感器供电输出，同时兼容增量式编码器（z高 100kHz 差分信号）与霍尔传感器采集，精准采集电机位置、转速信号，定位控制精度更高。
三、IO 与安全保护配置
集成 4 路数字输入、1 路 1.5A 数字输出、1 路 ±10V 差分 12Bit 模拟输入，可直接对接限位开关、角度电位器、电磁阀、报警指示灯等外设；搭载过压、欠压、超温三重实时监测保护，搭配 Power、Status、Error 三颗 LED 指示灯，设备故障可视化，快速排查停机问题。内置独立 MPU 运动处理单元，支持位置、速度、扭矩三闭环可编程控制，无需额外外接控制器。
四、环境适配
防护等级 IP20，UL 认证工况工作温度 - 40℃~40℃，非认证拓展至 - 40℃~70℃，存储温度 - 40℃~85℃；支持 5%~90% 无凝露湿度。
五、关于miControl
miControl伺服驱动器可以实现各类位置、速度、转矩等控制模式，支持增量编码器、Sin/Cos绝对值等编码器反馈
miControl伺服驱动器采用先进的控制技术、调试极为简易，结构也极为紧凑，具有超强连接能力。其产品被广泛应用于工业控制系统、办公自动化、医疗、AGV机器人、航天航空、机床、精密测量仪器、工程机械等领域。
