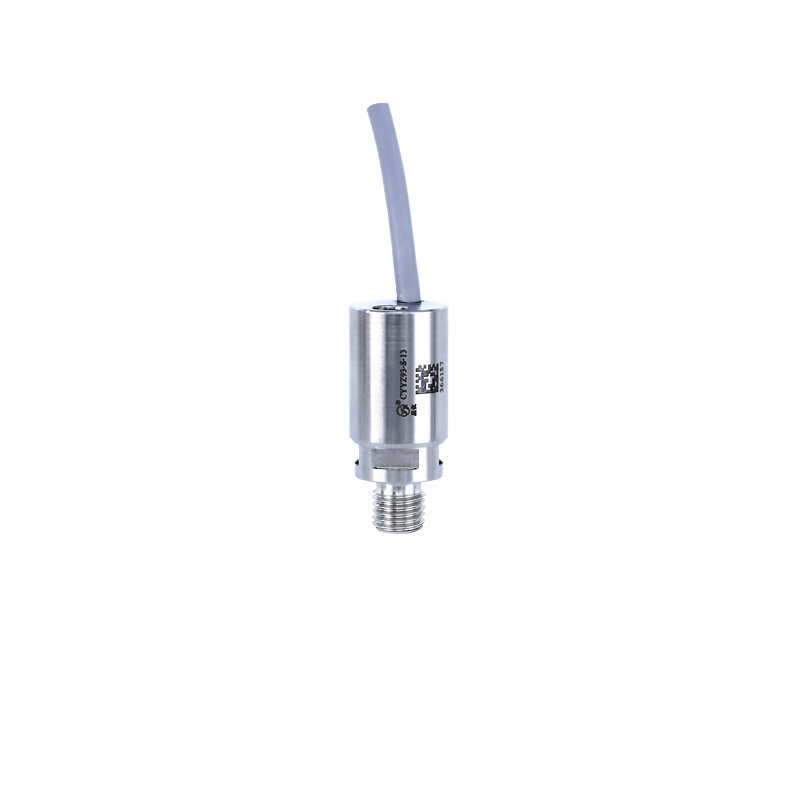

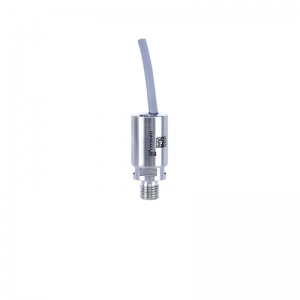

CYYZ93压力变送器设计精心,不仅结构紧凑,而且响应频率高为2kHz,非常适用于安装空间有限的工业设备等,并且性价比高。
技术参数
量程:0~1.6MPa~60MPa输出:0.5~4.5VDC供电:8~28VDC精度:0.5%FS
[ 此外,我们还能根据客户应用,短时间内提供满足其应用需求的定制产品。 ]
典型应用
智能产业 移动设备 机器人产业 安装空间有限的工业设备等
测量介质
液体或气体(与接触材质兼容)
基础参数 | |
测量介质 | 液体或气体(与接触材质兼容) |
压力量程 | 0~1.6~60MPa |
压力方式 | 密封压(以绝对压力101.3kPa为零点) |
输出信号 | 0.5~4.5VDC |
供电范围 | 8~28VDC |
介质温度 | -40~85℃ |
接通时间 | 20ms |
响应频率 | ≤2kHz |
精度等级 | 0.5%FS(参考条件温度15~25℃、大气压力86~106kPa、湿度45~75%RH) |
温度补偿 | -40~85℃ |
稳定性能 | ±0.2% FS/年 |
温度漂移 | ±0.02%FS/℃(温度补偿范围内) |
防护等级 | IP67 |
耐用性能 | 10X10⁶次(量程下限到量程上限循环次数) |
整体重量 | 主体≈22g;线缆≈24g/m |
最大功率 | ≤0.004Us(W) 注:Us=供电电压 |
负载特性 | ≥10kΩ |
环境条件 | |
环境温度 | -40~85℃ |
环境湿度 | 0%~95%RH(无冷凝无结露) |
整体材质 | |
膜片 | 316L不锈钢 (接触被测介质) |
过程连接 | 316L不锈钢 (接触被测介质) |
外壳 | 304不锈钢 |
芯体密封件 | 激光焊接 |
螺纹密封件 | 铜与氟胶 (接触被测介质) |
线缆材质 | 聚氨酯 |
机械稳定性 | |
抗振性能 | 20g(20…2000Hz) 符合IEC60068-2-6标准 |
抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
电气保护 | |
短路保护 | 永久 |
反极保护 | 无损害,但不工作 |
绝缘电阻 | ≥100MΩ 500VDC |
绝缘强度 | 500VAC |
输出限制 | |
0.5~4.5VDC | 输出最小0.48VDC,输出最大4.8VDC |
