PQScope-DSS 变电站启动调试无线测控系统
产品介绍

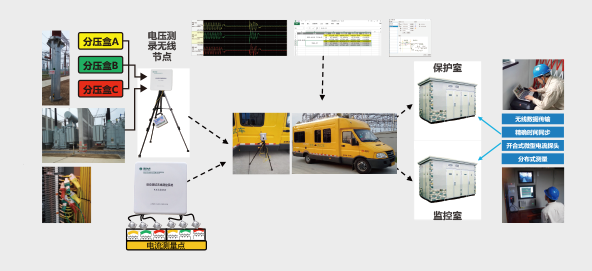

智能变电站无线同步测控系统采用嵌入式高速数据采集、高速无线数据传输、多模时钟同步、开合式微型电流探头等技术,解决了传统测量工具固有缺陷所带来的问题,能够测录瞬态电压和电流波形数据,自动计算和生成实验报告,为综合分析变电站设备整体性能和工况提供实验依据。
产品特性
· 电压节点
电压输入范围:±10mv ~ ±400V
电压频率范围:10Hz ~ 50KHz
隔离耐压:≥2000Vrms
电压采集精度:±0.5%RDG
· 电流节点
电流采集范围:10mA~6A
电流采集精度:±1%RDG(各档位范围内)
电流频率范围:10~50KHz
电流探头:开合式电流探头
· 节点共性指标
采样率:≥200kSPS
6通道/节点
设备防护等级:IP66
外接DC12V智能电池供电
节点工作温度:-40~85℃
无线通信距离:可视距离≥2公里
时钟同步模块:GPS/北斗/射频无线同步
时钟同步精度:≤20微秒
· 无线中心主站
工作频率5.8GHz或2.4GHz
覆盖范围≥2公里
隔离耐压:≥2000Vrms
可同时支持6个以上节点同步采集,总通道数大于18路
