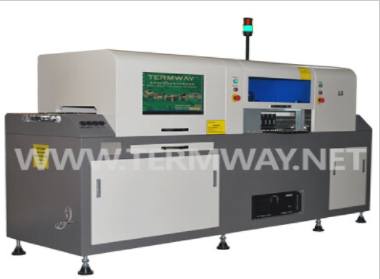

零部件L6贴片机是一款在线式LED专用贴片机，可以和全自动丝印机、回流焊实现无缝接驳。用来实现大批量LED电路板的组装，具有“在线式”“高速”“高精度”等特点。
特点：
1.电路板传动采用精密电机带动工业皮带配合精密导轨实现，有效提高贴片精度和电路板传动速度。
2.贴片头传动采用伺服电机配合高精密滚珠导轨，完成LED的取料和放料动作。
3.配置6组贴片头，相比1组提高生产效率400%以上。
4.可自动视觉编程，不用手动输入元件坐标，编程简单，方便入门者便捷实用，满足大批量多品种生产的需求。
5.配置不同的喂料器可以满足不同的LED贴装要求。
6.高性价比LED贴片机，适合大批量LED生产。
7.整机由工业计算机配合专用软件控制，方便操作实用。
8.可以非常方便导入电路板CAD数据。
9.可以非常稳定并且方便的完成LED拼版的编程和贴装。
10.可以在软件中显示拼版中所有坐标点，并对其中的坐标进行微调，实现高精密的贴装。
11.可以在软件中设置各拼版的间距，并根据间距显示所有放料坐标，可以选择不贴的拼版。
12.软件可以实现六贴片头自动优化功能。
13.软件中增加XYZ轴移动时的限位检测。
14.软件中增加了多档变速功能，可以根据移动距离查表得到最佳速度，并进行速度设置，可以提高机器长期使用的稳定性。
15.整机PCB平台具备真空吸附功能，对大型PCB板定位会更加平整，有效提高贴片精度，同时可以满足软灯条(FPC)的定位贴装。
16.机器实现电路板在线式传输，有效节约人工，提高效率。相比同类产品，可以节省至少一个操作人员。如果配置SP400全自动丝印机。可以至少节省两个操作人员，提高了整条生产线的生产效率同时有效降低了客户的长期使用成本。
标配：
计算机1套
贴片头6组
吸嘴6个
真空吸附平台1组
喂料器底盘GFTA-T06 1组
选配件：
8mm，12mm，16mm及24mm自动喂料器
吸嘴
工业气泵
UPS不间断电源
喂料器底盘GFTA-T06
技术参数
| L6 | |
| 最大电路板面积 | 1200*280MM |
| 最大移动范围 | X轴1500mm，Y轴410mm |
| Z轴最大移动范围 | 15mm |
| 实际贴片速度 | 13000-15000cph |
| 理论最大贴片速度 | 18000cph |
| 贴片重复精度 | ±0.05mm |
| 定位方式 | 视觉定位+机械定位 |
| 可以贴装元器件 | 0603以上阻容件及各种LED芯片,同时满足SOP SOT芯片的贴装 |
| 编程方式 | 自动数据导入/视频学习/键盘输入 |
| 带式喂料器 | 8mm，12mm，16mm和24mm 电动智能喂料器 |
| 喂料器数量 | 可以放置6个GF系列电动智能喂料器（可选配最多12个GF系列喂料器） |
| 操作系统 | WINDOWS XP |
| 压缩空气 | 大批量生产可选配工业气泵 |
| 电源 | 220V,50Hz，4.5Kw |
| 重量 | 500Kg |
| 外形体积 | 2600×760×1500mm |
