推进剂贮箱,是运载火箭的核心部件之一,占据箭体结构体积80%和重量60%以上,是发动机输送系统的核心,是箭体的主要承力结构,是火箭必需的消耗品。
按推进介质分类可分为煤油、甲烷、液氢、液氧贮箱等,按产品功能分类又可分为“R”箱与“O”箱,按介质工作特性可分为常温贮箱、低温贮箱等。

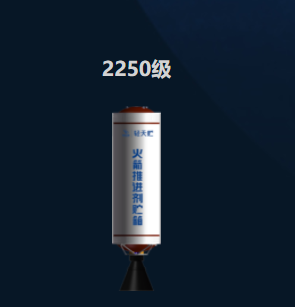

以本公司2250级煤油贮箱举例,其尺寸为2250mm×2250mm×(3000-8000)mm,用于运载火箭某级的“R”箱的低温贮箱,其有效的内部容积可达30 m³。
外形表达为圆柱型壳体,内部由若干防晃装置、消旋装置、消能装置、输送管通道、补偿器等组成,外部由若干法兰件、贮箱功能性开口、表面附件等组成。
可安装发动机:1~2台
推力范围:10~100t
工作压:力0.4MPa
长度:可选
绝热:绝热/非绝热
共底:可选
增压输送系统:可选
