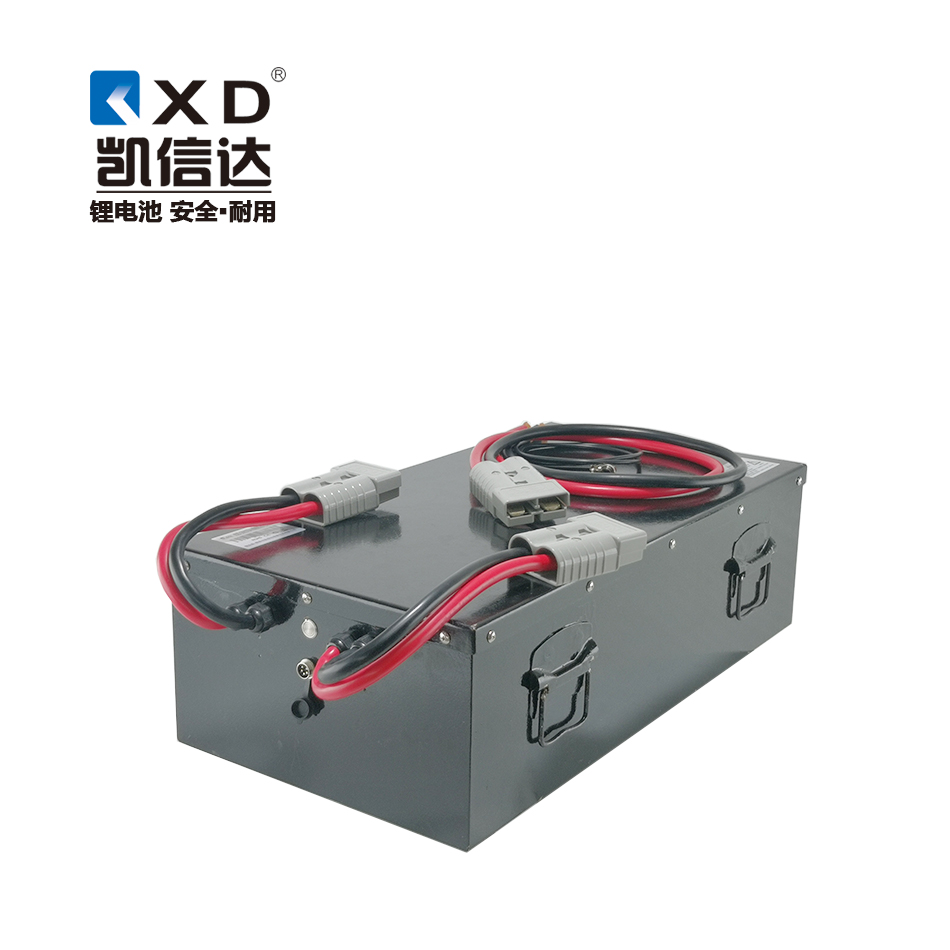

一、磷酸铁锂动力电池技术参数
产品名称:KXD-72V-350AH磷酸铁锂动力电池 备注
电池品牌:KXD 凯信达
电池标称电压:72V（24串,76.8v）
电池规格/型号:KXD-72V-350AH
电池总功率(wh):26880wh
电芯组合方式:IFP22100145A 3.2V 30Ah 24S12P 电芯品牌：KXD 凯信达
容量（0.2C5A） 标称值: 350AH
最小值: 350AH
持续工作电流(A): 240A,持续放电电流（23℃）
最大工作电流(A): 250A,短时间持续放电电流（23℃）≤3min
放电过流保护I（A）:260A,放电过流保护延迟 3s
放电过流保护II(A):450A,放电过流保护延迟1s
标准充电电流（A）:100A,持续充电电流（23℃）
最大充电电流(A): 150A,持续充电电流（23℃）
充电过流保护(A): 160A,充电过流保护延迟1s
内阻（Max, at 1000Hz.）: ≤60mΩ
电池工作电压范围:86.4V-64.8V
充电保护截止电压:86.4V
放电保护截止电压:64.8V
最大负载功率（kw）:最大负载≤15kw
电源控制:有,弱电开关控制输出,可选择：远程控制或电池上控制
充放电形式:充放电同端异口 BMS同端，分两路端口
充电端口及配线参数:充电端采用 50mm²，红、黑+350A安德森插头连接器（灰色）安装在电池箱体上。
放电端口及配线参数:放电端采用50mm²，红、黑+350A安德森插头（灰色）。配350A灰色安德森插头+50mm² RV铜线，红、黑线缆长度100cm。
通信端口A及配线参数:RS-485通讯，接口采用5芯0.5mm²护套线，线长3m+ GM16型5芯航空插头，配其母座。端位定义(1:RS-485-A 、2:RS-485-B)。 提供通信协议供PLC读取。 通讯时二选一,不能同时通讯。配显示屏:ET-T480272-04304CT8M
通信端口B及配线参数:CAN通讯，接口共用5芯航空插头，0.5mm²护套线，线长3m。端位定义(4:CAN-H 、5:CAN-L)。 提供通信协议供PLC读取。
电池高度（mm）:H350mm
电池宽度（mm）:W550mm
电池长度（mm）:L900mm
电池重量（kg）: 约260kg
充电温度（℃）: 0℃～45℃,相对湿度:60±25%R.H.
放电温度（℃）: -20℃～60℃,相对湿度:60±25%R.H.
贮存温度（℃）: 1 个月，-20℃ ~ 45℃,相对湿度:60±25%R.H.
3 个月，-20℃ ~ 35℃,相对湿度:60±25%R.H.
6 个月，-20℃ ~ 35℃,相对湿度:60±25%R.H.
电池使用寿命:≥3000次循环,0.5C充0.5C放 80%DOD ,容量≥标称容量*80％
电池质保期:12个月
外壳材质:3.0mm 铁板绝缘喷塑箱体 默认磨砂黑色，可定制其他颜色.
防护等级:IP53
系统冷却方式:自然冷却
SOC估算精度误差：≤5%
注意事项：电池浅充、浅放电循环时，至少2个月校准一次SOC。使用小于 0.5C 的充电电流将电池充满校准SOC。
产品应用领域: AGV、RGV、自动搬运小车、穿梭车、穿梭板、智能平板车、仓储搬运设备、消防机器人、安防巡逻机器人、救援机器人、智能机器人、电动叉车、AGV堆垛车、平板车、升降平台车、特种车辆及设备等;
深圳市凯信达能源技术有限公司企业官网:www.kaixinda.com.cn

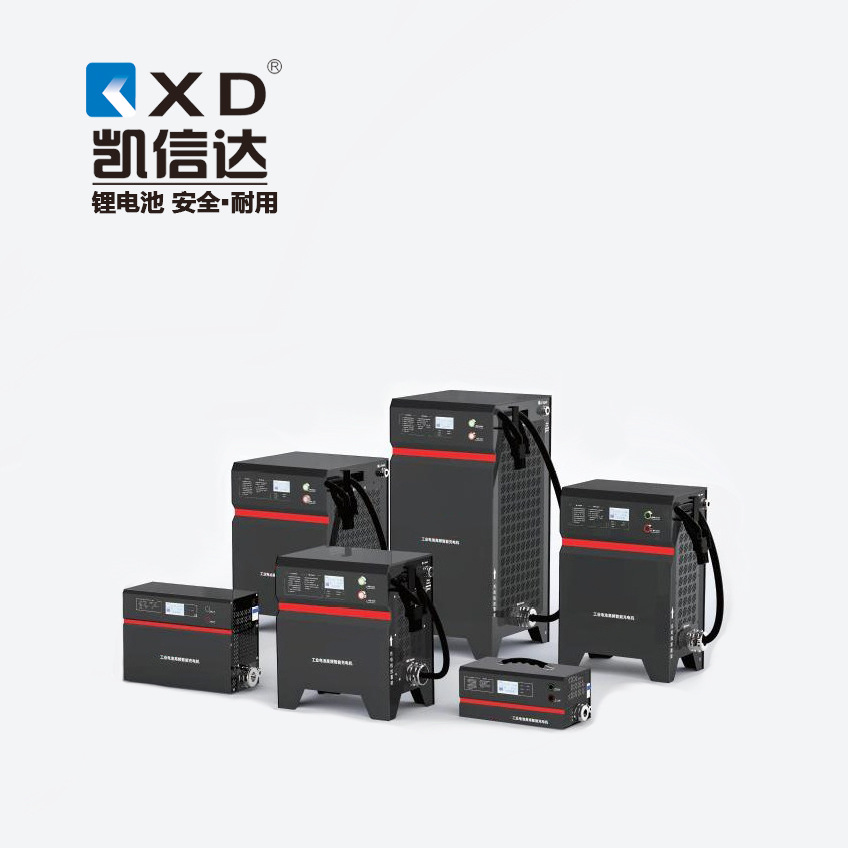

二、充电机参数
充电器型号:KXD-72100AF智能充电机 备注
额定输入电压（V）:380V AC(A/B/C/N/PE三相五线制)
电压输入范围(V): 380V(AC±5%)
输入线长:输入标准线长2M，特殊定制
效率:≥90% (额定输入、输出)
功率因数:≥0.99(额定负载)
谐波:≥10%
额定输出电压(V): 86.4V±5%
额定输出电流(A): 100A±5%
最大输出功率(KW):9KW(最大输出功率)
纹波电压 ≤±1%Vo 峰值 (20MHz)
动态响应 :500 (us)
MTBF :50000H (25℃)
充电机尺寸(mm): L420mm*W275mm*H420mm
LCD 显示屏及显示内容定义
①：为电池充电状态图，充电时会有充电示意。
②：充电时电压，电流显示
③：本次已充电时间（hour:min）
④：充电器LCD当前状态显示
输出线缆、连接器 25 mm²RV铜线，线缆长度3M+350A（灰色）安德森插头连接器。
外壳材质:钣金 喷粉(颜色： 黑色)
电池充电时间（h）:约4h
产品应用领域: AGV、RGV、自动搬运小车、穿梭车、穿梭板、智能平板车、仓储搬运设备、消防机器人、安防巡逻机器人、救援机器人、智能机器人、电动叉车、AGV堆垛车、平板车、升降平台车、特种车辆及设备等;
深圳市凯信达能源技术有限公司企业官网:www.kaixinda.com.cn
