一、产品简介

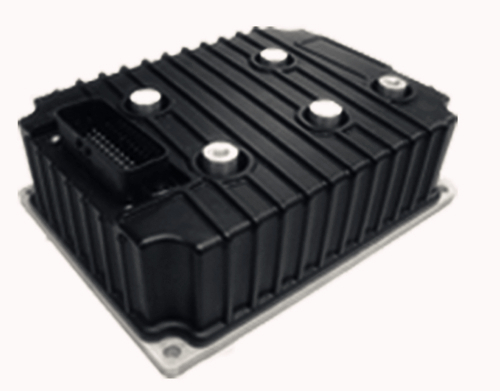

LVM系列交流泵控电机控制器是一款专用于低压交流电机驱动的高性能矢量控制器,可广泛应用于电动叉车、高空作业平台的泵控起升控制。
采用先进的矢量控制算法,实现了对交流电机的速度和转矩的精确控制,满足车辆牵引和泵控起升的工况要求。通过一系列电机负荷试验和车载运行试验,保证了电机运行的稳定性和可靠性。采用多重保护机制来保障用户的使用安全性。可根据用户的实际工况需求对软件进行定制化开发。
二、产品特点
采用汽车级元器件,保证产品的可靠性和环境适应性。
采用间接磁场定向矢量控制算法(IFO),保证控制的精度和效率,提供最佳的操控感受。
采用弱磁调速控制,输出频率可达200Hz。
高效可控的回馈制动能力,提升持续作业时间。
完善的控制器故障代码显示,欠压、过压、过流、过温、过载等保护功能,保证系统的安全性和可维护性。
控制器、仪表、手持终端之间通信,运行参数监控、修改,固件升级,均采用CAN通信。
可灵活设置调节参数,满足不同的使用工况。可根据用户特定需求进行定制化开发。
三、产品规格参数
型号 | LVM24S20 | LVM48S35 | LVM48S45 | LVM80S35 | LVM48S55 | LVM80S55 |
电池输入电压(V) | 24 | 48 | 48 | 80 | 48 | 80 |
2分钟额定电流(A) | 200 | 350 | 450 | 350 | 550 | 550 |
1小时额定电流(A) | 125 | 140 | 160 | 130 | 200 | 150 |
尺寸规格(mm) | 193*146*76 | 244*167*86 | 244*275*86 | |||
控制器最大输出频率(Hz) | 200 | |||||
电机控制方式 | 带传感器的间接磁场定向矢量控制 | |||||
通讯方式 | CAN通讯 | |||||
工作环境温度范围 | --40℃~50℃ | |||||
控制器保护温度范 | 85℃~95℃削减输出,超过95℃停止输出;-40℃~-25℃削减输出,低于-40℃停止输出 | |||||
电机保护温度范围 | 120℃~140℃削减输出,超过140℃停止输出 | |||||
冷却方式 | 自冷 | |||||
防护等级 | IP65 | |||||
EMC标准 | EN61326、EN61000 | |||||
安全标准 | EN61010 | |||||
认证 | CE |
