零部件静电鞋静电腕带自动测试系统
一． 概述

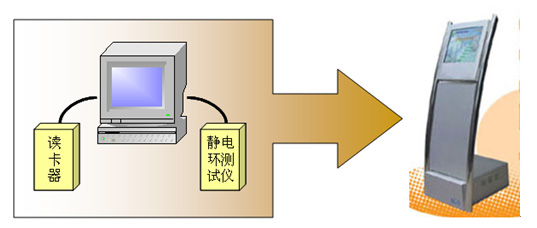

在接触PCB的电子生产厂家中，静电防护是一项重要的日常任务，这其中，静电鞋静电腕带的日常测试显得尤为重要，目前大部分厂家采用的是开环的测试方法，直接买一个测试仪，测试通过的人在测试记录上打勾即可，有时即使腕带不合格，只要打勾了就算通过，存在很大的静电打死PCB板子的风险，苏州著微电子开发的静电鞋静电腕带自动测试系统可以帮助客户解决这方面的烦恼，如下为系统的构成图：
=550; 单次测试时间<10秒/人，无需打勾，极大提高效率，缩短上线准备时间。无需静电鞋测试的场合，用户亦可以选配双通道静电环测试，效率提高一倍。
=550; 系统硬件自动侦测Pass/Fail，搭配远端管理软件，实现自动测试记录，无需人工监督即可实现有效防呆，避免了人为因素的影响。
=550; 系统采用一体机式设计，美观大方，提高公司的品牌形象。
二． 系统构成/测试原理/功能

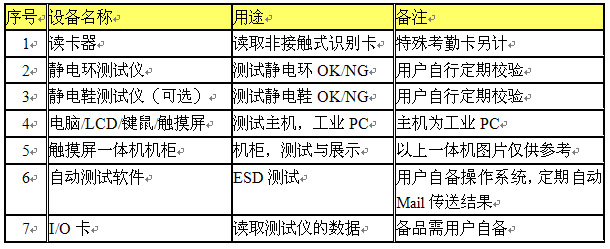

a) 系统构成

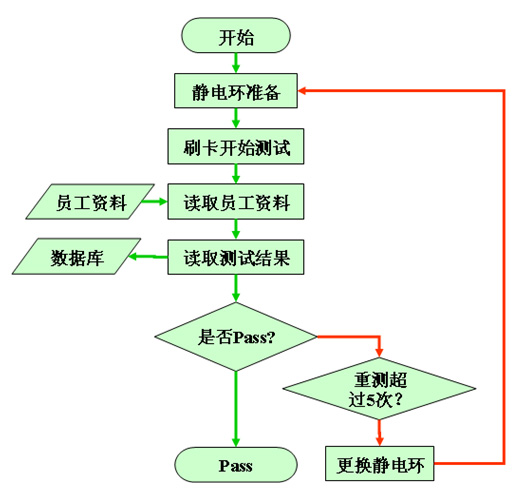

b) 工作流程：
i. 员工资料预先输入到数据库中，并以员工卡号作为索引。
ii. 员工在刷卡器上刷卡时，可以带出员工的信息。
iii. 员工静电鞋/静电腕带的Pass/NG的信息，通过PC上的数据采集卡采集后，保存在公共数据库中；
iv. 负责ESD检查的QA工程师可以在远端查看测试的结果。
v. 单次测试不通过的信息会保留在数据库中，以备工程师抽检；防止员工用其他人的静电腕带/静电鞋作弊；错误超过5次，会禁止测试，员工需要找工程师更换腕带或静电鞋，测试通过，才可上线。
vi. 不良测试记录会在每天固定时间，自动Email到相关负责人处，备参考。
d) 软件界面

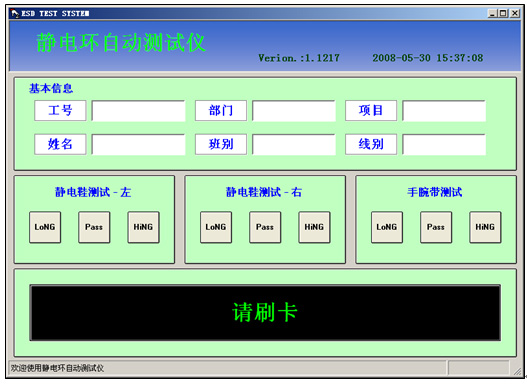

i. 主测试界面：图中包括一个静电腕带和两只静电鞋的测试界面。

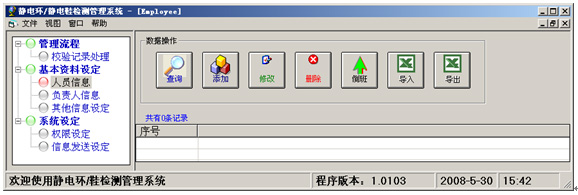

ii. 人员维护界面：可以实现添加，删除，修改，倒班，及批量导入导出功能.
三． 其他
a) 附操作说明书一份；
b) 附赠校验电阻盒一个；
c) 系统操作免费培训；
d) 除人为原因，一年内软硬件免费维护；
e) 操作系统OS软件由用户提供及维护；
f) 配电，网络端口由用户提供；
