UIM240L02能提供0-2A可调峰值电流;UIM240C04能提供1.5-4A可调峰值电流;UIM240C08能提供3-8A可调峰值电流。其高速电流补偿功能,能补偿电机高速运转时的反电动势造成的影响。
除UIM240L02使用12-28V电流供电外,这个系列的其他运动控制器使用12-38V直流供电。运动控制器外壳为全铝合金铸件,坚固耐用,散热性能好。
步进电机端口:
端口 | 说明 |
A+/A- | 步进电机的A相接线 |
B+/B- | 步进电机的B相接线 |
接线端口:
端口 | 符号 | 说明 |
1 | V+ | 工作电压正极,电压:12-38VDC |
2 | GND | 工作电压地线,即0V(工作电压正负极不可接错) |
3 | VCC | 共阳极输入端,脉冲、方向和脱机信号的正极连接到该端 |
4 | DIR | 方向信号输入;高度电平控制转向;悬空认为高电平 |
5 | STP | 步进脉冲输入;下降沿为一个有效脉冲 |
6 | ENA | 脱机信号输入;低电平时转子处于自由状态;高电平或悬空时,电机受控 |

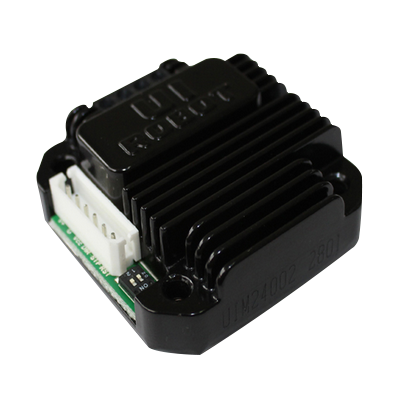

- 产品特征:
微型一体化设计
- 外形42.3mm*42.3mm*16.5mm
- 与电机一体化设计,亦可分立工作
- 精铸铝合金机壳,坚固耐用,便于散热
电机驱动特性
- 12-38VDC输入电压(UIM240L02型为12-28VDC)
- 峰值2A/4A/8A可调输出电流
- 微步1-16细分,H桥双极恒流,在线可控脱机/使能
- 输入信号光电隔离,标准共阳/共阴极单脉输入
- 自动电流减半
- 整步最高频率12KHz,16细分时200KHz

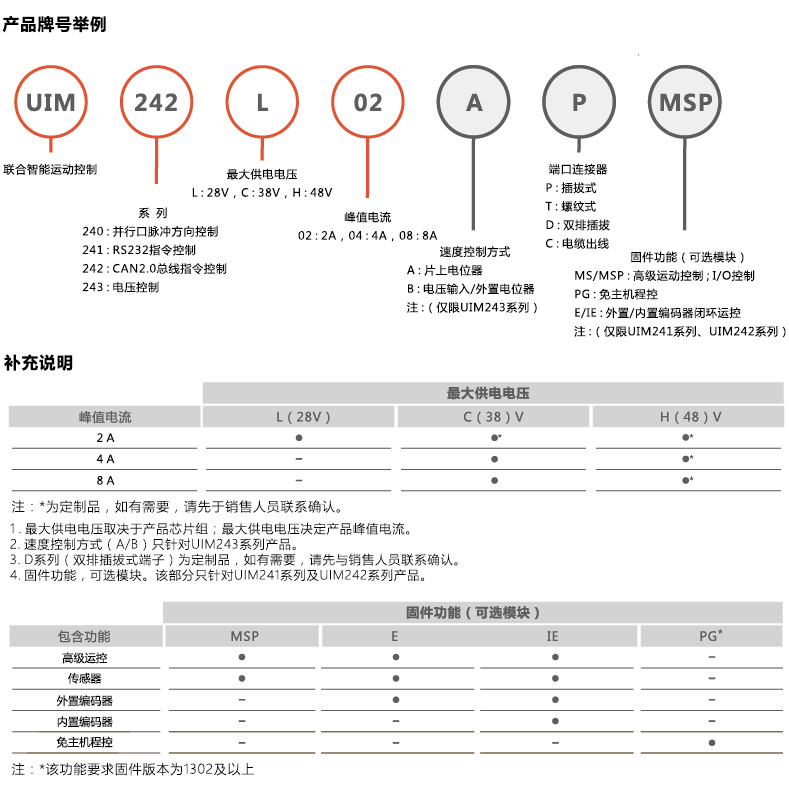

产品型号说明:
通讯方式(环境温度25℃) | |
供电电源电压 | 12-38VDC(UIM240L02型为12-28VDC) |
输出电机电流 | 峰值2A/4A/8A每相(电位器调整) |
驱动方式 | 恒相流PWM控制 |
励磁方式 | 整步,半步,4细分,8细分,16细分 |
最大输入脉冲频率 | Min Nor Max 测试条件 |
5K 6K 12K 整步 | |
80K 100K 200K 16细分 | |
控制方式(环境温度25℃) | |
并行通讯 | 步进脉冲、方向、脱机三种信号 |
微步细分 | 由板上拨码开关设定 |
工作环境 | |
冷却方式 | 自然冷却 |
工作场合 | 尽量避免粉尘、烟雾及腐蚀性气体 |
工作温度 | -40℃~+85℃ |
工作湿度 | <80%RH,无凝露,无结霜 |
工作震动 | 3GMAX |
