采用双舵轮结构，是集成了驱动电机、转向电机、减速机等一体化的机械结构，相比传统AGV小车差速控制方式，舵轮集成化高，适配性强，可完成前进、后退、左右转弯、原地旋转、左右平移等功能，同时举升式平台移载可以做到50~300mm范围内升降高度可调。
该车型适用于窄巷道运输，多工位正、侧面对接，需要同时对接多个不同高度的输送线或工位的现场应用。
详情请致电：400-780-8558或150-5222-8554（李）
|
项目
|
指标/参数
|
备注/说明
|
|
产品序列
|
JZJA-500/1000/2000
|
500/1000/2000为负载公斤级
|
|
导航方式
|
磁导航/激光导航/自然导航
|
根据现场应用选择，标配磁导航
|
|
驱动电机
|
无刷电机/伺服电机/有刷电机
|
500标配无刷/1000标配伺服/2000标配有刷
|
|
驱动方式
|
双舵轮
|
全方位驱动
|
|
移载高度
|
可调
|
根据工位情况可选择0~300mm
|
|
负载重量
|
500kg-3000kg
|
数值向下兼容
|
|
最大运行速度
|
1.2m/s
|
直线、平地运行
|
|
最小转弯半径
|
0.6m
|
弧线转弯情况下
|
|
原地回转
|
支持
|
以车体中心为圆心原地回转
|
|
安全防护形式
|

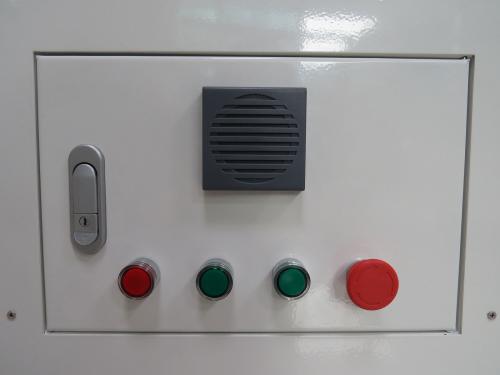

中控急停+安规级雷达+机械防撞+车身急停
|
4重安全防护
|
|
安全防护距离
|
0~15米减速->0~15米停止->防撞保护
|
|
|
停止精度
|
磁±10mm/激光±5mm/自然±20mm
|
常规减速停止/意外抱闸急停
|
|
最大运行摆动幅度
|
±10mm
|
|
|
通讯方式
|
4G、WiFi、以太网、串口
|
根据需求选配
|
|
人机交互模式
|
5寸工业触摸屏
|
含基本显示和参数设置
|
|
操作器
|
有线/无线
|
常用于手工操作和现场调试
|
|
空载运行时间
|
14小时
|
可选大容量电池
|
|
满载运行时间
|
8小时
|
与使用路面、负载形式等有关。
|
|
充电时间
|
锂电约3小时，免维护电池约8小时
|
从欠压充至满电。可选大电流充电器，实现快充。
|
|
最小通道宽度
|
800mm
|
两侧比车身各宽50mm
|
|
最大运行坡度
|
5度
|
非起步状态，速度约0.5m/s
|
|
最高越坎高度
|
10mm
|
非起步状态
|
|
最大跨槽宽度
|
15mm
|
深度10mm以上，低洼地除外
|
|
车体尺寸
|
L1000*D600*H600
|
根据需求可略有调整，可定制
|
|
平均工作电压/电流
|
DC24V/10A
|
与负载有关
|
|
配重块调整
|
支持
|
预留配重块安装空间及方式
|
|
调度系统
|
支持
|
选配，如显示、呼叫、监控等
|
|
交通管控系统
|
支持
|
选配，多AGV或AGV与其他车辆的避让与管控
|
|
呼叫系统
|
支持
|
选配，多点呼叫，有线或无线
|
|
二次开发软硬件接口
|
支持
|
开放控制通信协议(TCP/UDP,串口)和对外配线图，并提供简单测试样例(Demo)
|
