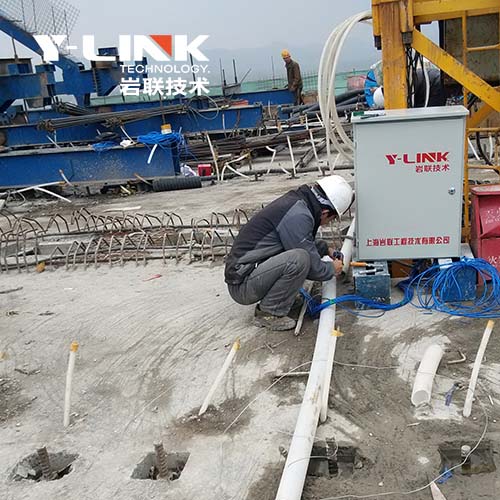

岩联YL-BIMS 桥梁在线监测系统,多重分级预警

岩联YL-BIMS 桥梁在线监测系统,多重分级预警
岩联YL-BIMS 桥梁在线监测系统,多重分级预警

  • 品牌:岩联
  • 最小起订:1 台
  • 供货总量:100 台
  • 发货期限:7 天内发货
  • 有效期至:长期有效
  • 更新时间:2019-04-08 10:51
  • 立即询价

    加入收藏

    中国AGV网(www.chinaagv.com)客服咨询

普通商家

热门推荐

产品详情

产品参数

产品图片

产品内容:

YL-BIMS 桥梁在线监测系统产品详情

产品简介:

上海岩联技术YL-BIMS 桥梁在线监测系统基于云计算服务中心的监测系统可容纳上万个桥梁结构物的监测数据,形成区域性结构健康监测平台,实现区域内的所有结构统一监控管理。

监测内容:

1.几何线形监测和施工测量,包括:拱肋线形监测、主梁线形监测、主梁挠度监测、轴线偏移测量、拱座变位测量。

2.拱肋应力应变监测。

3.钢箱梁应力、应变观测。

4.系杆锚固端应力集中位置应力应变监测。

5.系杆索力监测。

6.温度监测,包括:控制截面温度值和施工过程中环温度值。

7.材料参数测试等。

8.施工过程稳定性的监测。

监测项目:

监测项

设备名称

应力应变

(埋入/表面)应变计

索力

索力计/加速度计

振动加速度

振动传感器

变形位移

GNSS、双轴倾角仪

沉降/挠度

液压式静力水准仪

裂缝/伸缩缝

(埋入/表面)测缝计

车辆荷载

动态称重系统

桥梁视频

红外网络高速球机

地震

振动传感器

环境监测

温湿度、风速风向、噪声扬尘等



YL-BIMS 桥梁在线监测系统功能特色

设备特点:

1、24小时实时监测:对桥梁变形、受力、环境等全动化在线监测,实时掌握桥梁整体施工/运行的安全状态。

2、多重分级预警:数据异常时,系统会触发相应三级报警机制,第一时间以短信、传真、广播等形式通知用户。

3、应急预案处理:及时采取人员介入将安全隐患消除在萌芽状态。

4、结构损伤机理研究:对结构损伤机理的宏观分析、结构变形及破坏趋势研究、归纳演绎。

5、提供参考据:监测数据的存储,为今后同类工程设计、施工提供类比依据。

6、行业规范标准形成:制定出适合结构健康监测的安全评价标准体系,形成行业标准规范。



YL-BIMS 桥梁在线监测系统标准配置

标准配置:

名称

型号

测量范围

分辨力

沉降仪

YL-VSG

20~200mm

≤0.02% F•S

表面式应变计

YL-BSG

拉1000με/压1500με

≤0.015% F•S

锚索计

YL-DSG

500~5000KN

≤0.08%F•S

风速风向仪

YL-WSD

风速:0~70m/s

风向:0~360度 风速:0.1m/s 风向:1度



YL-BIMS 桥梁在线监测系统符合规范

符合规范

《建筑变形测量规范》(JGJ 8-2016)

《工程测量规范》(GB50026-2007)

《建筑与桥梁结构监测技术规范》(GB50982-2014)

《公路桥梁结构安全监测系统技术规程》(JTT 1037-2016)



公司介绍

Y-LINK岩联技术(上海)是岩土工程检测、物探、监测设备系统方案提供者。岩联技术自主研发管道机器人,探地雷达,桩基动测仪,高低应变,非金属超声波,静载,成孔成槽等检测仪器设备,提供隧道、桥梁、边坡、基坑等自动化在线监测系统方案,竭力为客户创造更多价值。
