零部件RFID读卡器应用于柔性生产线分拣传送带
广州健永信息科技有限公司结合多年AGV读卡器的研发经验，针对柔性生产线的分拣传送，定制研发了一款基于射频识别技术的低频工业级RFID高速读卡器——JY-L8800，主要应用于分拣传送的位置识别。

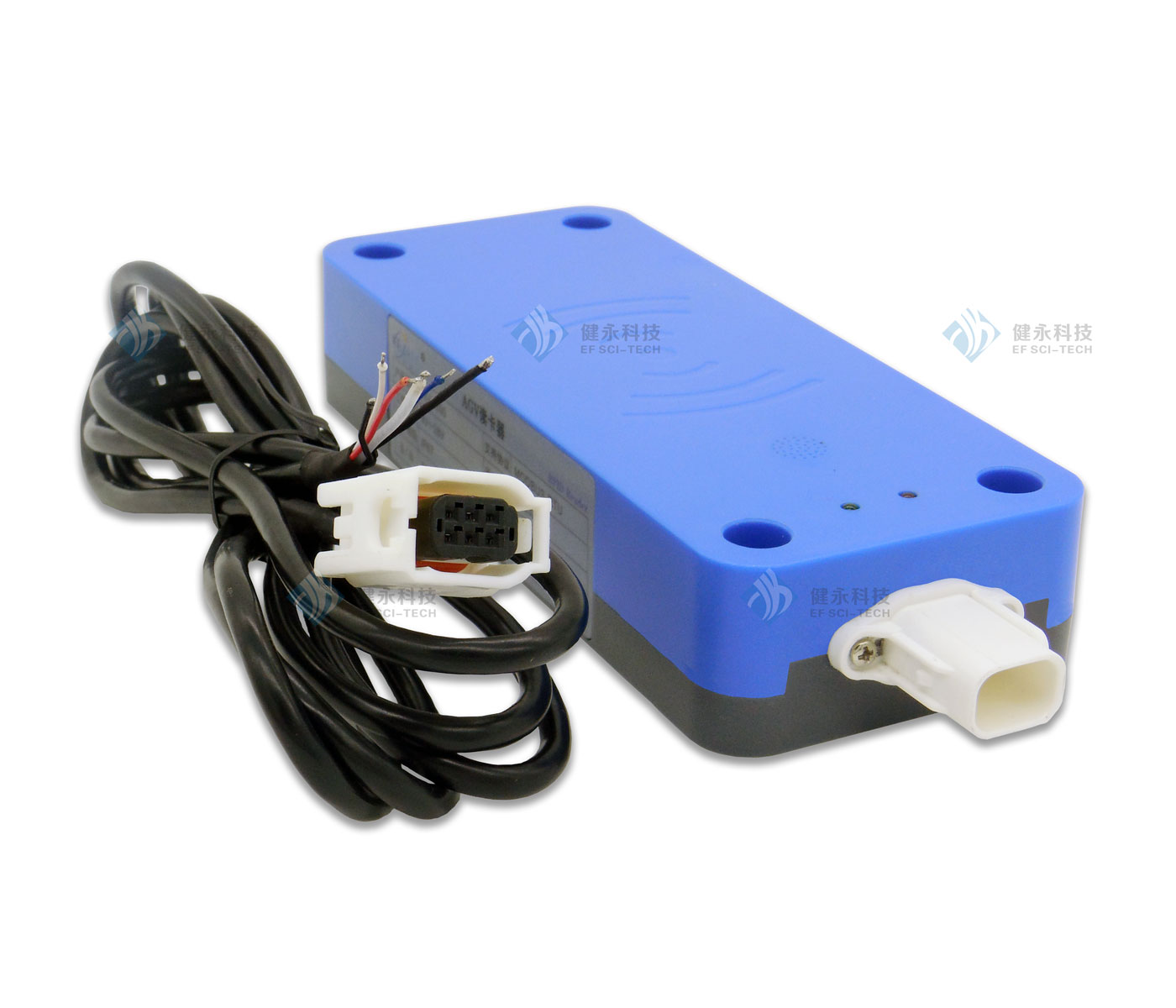

图 1.1 JY-L8800实物照片
技术特点：
u 射频识别（英文：Radio Frequency IDentification，缩写：RFID）是一种无线通信技术，可以通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或者光学接触。
u 低频RFID技术是在各种恶劣环境下的理想选择,如电子噪音、湿度大等。
u 除了金属材料影响外，一般低频能够穿过任意材料的物品而不降低它的读取距离。
产品描述：
u 该读卡器工作频率支持134.2KHZ、125KHZ，兼容FDX-B、EMID两种编码格式标签的读取。读卡器支持MODBUS RTU协议，波特率最高可配置115200，可以快速传输数据。
u 读卡器采用扁长型外观设计，可灵活安装，避免生产线上输送的产物料偏离时出现漏读的情况。
u 读卡器内部集成了射频部分通信协议，可对接PC/PLC/单片机，用户只需通过RS232 / RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
产品特点：
1. 读卡器具有防浪涌保护和高压自断电保护功能，最大承受电压可达60V；
2. 读卡器内置高速光隔离485和232（任选1种）更好的保护总线器件；
3. 读卡器采用航空接头，接线更方便；
4. 读卡器具有IP67防护等级，防尘防水抗震，军工品质，坚固可靠，抗1.5米自然跌落，无惧碾压；
5. 读卡器稳定读取标签速度达3米/秒，读取距离达18cm，比同行产品读取速度快两倍以上；
6. 读卡器自带32级自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力；
7. 读卡器具有接收灵敏度高、性能稳定、可靠性强等特点。
性能指标：
◆工作电压：9-28V
◆功率：≤1.5 W
◆电路保护：带极性保护和过压保护（最大60V）
◆工作频率：134.2kHZ、125kHZ
◆识别速度：3m/s (JY-T242E地标，距离5cm)
◆读卡距离：18cm（JY-T242E地标，静止状态）
◆支持标签类型：FDX-B、EMID
◆通信接口：RS485 / RS232
◆工作湿度：10－90% RH (不结露)
◆ 工作温度：-25 ℃ ~ 70 ℃
◆ 防护等级：IP67
◆ 外壳材质：ABS工程塑料
应用实例：
2018年我们将JY-L8800应用于某场的桶装液体分拣传送带，在其传送带的下方安装RFID读卡器，用于识别铁桶底部的RFID抗金属标签。读卡器配置有蜂鸣器，所以读到卡会有声音提示；且可以在传送带两侧安装信号灯，读到卡绿灯亮。
图 1.3 JY-L8800分拣输送线
其他配套设备：
|
型号 |
功能 |
|
JY-L8632 |
地标写卡器，用于对RFID标签编码 |
|
JY-T242E |
钱币型RFID标签，安装于生产线上输送的物料底部，用于位置识别 |
|
JY-T354AE |
中孔抗金属RFID标签，安装于生产线上输送的物料底部，用于位置识别 |
注意事项：此读卡器和RFID标签，均不可直接固定在金属表面，否则会漏读或感应距离变近。如需高速读卡，建议读卡器的安装高度为标签正面5 cm，远离电机干扰等。读卡器在生产线上并联使用，每台读卡器分配的电流要达到200mA以上。
