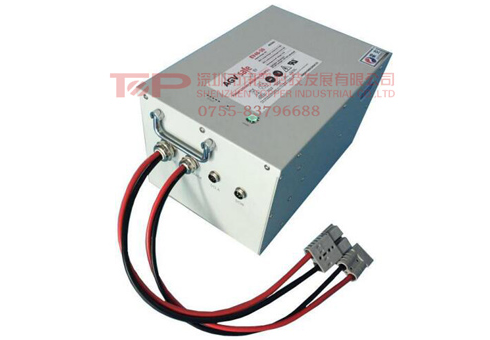

零部件产品名称：AGV Safe 锂电池EV系列
编 号：105131-114
型 号：105131-114
简单介绍：
霍克AGVSafe系列铁锂动力电池，是霍克能源集团利用其最新研发的电池管理系统（BMS），专门针对移动式机械设备在线充电和无线充电而设计生产的新一代动力电池，具有先进的电池自我管理、通讯、报警和接受短时快速充电的完备功能。
安装及安全提示！
1.1 使用前请仔细阅读此安全操作说明
1.2 请妥善保存此安装操作说明供日后参考
1.3 避免电池短路。短路会产生很高的电流，造成设备和人员的伤害。
1.4 跌落、碰撞、弯曲等等都可能会降低电池的性能。
1.5 电池被固定在移动设备中，应防止电线因长期摩擦，导致绝缘破损的短路危险。
1.6 电池的安装应有足够的空间，禁止挤压、碰撞电池。
1.7 电池使用的环境应尽量保证干燥、清洁、通风。
1.8 电池不使用时，应充电到50%以上的电量，关闭电源，在室温下存放。如长时间储存，需每三个月充满电一次以防止电池自放电导致的电池失效。
警告！
●电池组的充/放电口不能换用，即充电口不可作放电使用，放电口也不可作充电使用。
●电池的过放电。电池使用过程中，尽管电池有过放电保护功能，但若不及时充电，电池管理系统的耗电以及电池的自放电依然会降低电池电压。电池电压低于一定值时，会导致电芯的永久损坏。因此电池放电后，一定要及时充电。不使用时，应长按开关将电池关闭。
●应选择合格的铁锂电池充电机对电池进行充电。充电机的性能和质量对电池的稳定使用和寿命均有很大的影响。
●电池使用至低电量状态时，电池START灯会闪烁报警，此时应立即给电池充电。否则长期放置可能导致电池过放。
第一章 产品介绍
1.1 产品简介
霍克
EV系列动力蓄电池组，是具有国际先进水平的磷酸铁锂（LiFePO4）动力电池系统。具有高能量密度，超长的循环寿命，优异的充放电性能，良好的温度性能，是新一代高安全性和高可靠性的绿色动力电源。
本系列电池是使用最新研发的电池管理系统（BMS），专门针对移动式机械设备在线充电和无线充电而设计生产的动力电池，具有先进的电池自我管理、通讯、报警和接受短时快速充电的完备功能.
1.2 产品特点
●过硬的充放电过压与欠压保护功能
●提供模拟量输出AO,SOC模拟量输出 0～5V，方便用户进行电量监控
注： SOC只能作为参考量用，不能作为决策量用。
●提供高效率的被动均衡系统
●充/放电异口均带有短路保险功能
●面板LED电量、系统状态显示
●接口丰富，可通过数字IO和485接口实现信息交互
●专业的工业设计与材料选择，可持续工作于恶劣的工业环境
●支持大功率充放电，满足各种不同工业条件的使用需求
●宽温工作环境条件，-20度-60度
●体积小巧
1.3 产品规格
|
电池型号 |
EV24-60 |
|
标称电压 |
25.6V |
|
标称容量 |
60AH |
|
尺寸 |
箱体尺寸：314mm（长）*240mm（宽）*215mm（高） |
|
安装尺寸：370mm（长）*260mm（宽）*225mm（高） |
|
|
重量 |
25KG |
|
充电电压 |
29.2V |
|
放电最低电压 |
21.6V |
|
标称放电电流 |
0.5C（30A）电流持续放电 |
|
标称充电电流 |
1C（60A）持续充电，2C（120A） 充电不超过10分钟 |
|
充电保护 |
最高单体电压高于3.7V，自动切断充电 |
|
放电保护 |
最低单串电压低于2.7V，自动切断放电 |
|
过温保护 |
电池内部温度高于65℃，自动切断充／放电 |
|
均衡电路 |
均衡电路用于均衡八个电芯模块之间的轻微容量不平衡。 |
|
SOC（荷电状态）测量 |
实时反馈电池电量状态 |
|
剩余电量LED显示 |
5颗绿灯显示电量，每亮一颗，电量增加值为20％ |
|
报警LED灯 |
一颗红灯，闪烁报警 |
|
RS-485通信 |
RS-485用于与上位通信或与其它模块连接。 |
|
DO输出 |
两路干接点DO输出 |
|
AO输出 |
模拟量输出 0V～5V，对应SOC０％～100％ 注： SOC只能作为参考量用，不能作为决策量用。 |
|
工作温度 |
-20℃～60℃ |
|
储存温度 |
-20℃～70℃ |
|
工作湿度 |
相对湿度10%～80%，无凝结 |
|
冷却系统 |
被动自然冷却 |
