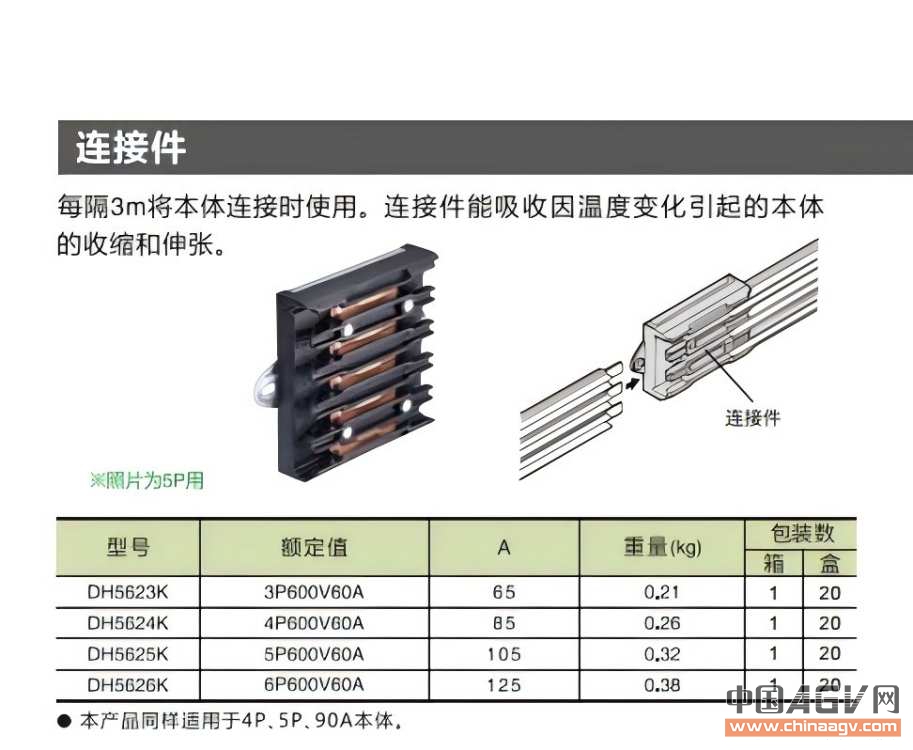

零部件松下 DH5623K/DH5624K/DH5625K/DH5626K 是 HIGH - TRO - REEL 非张力型滑触线专用中间连接件，核心用于 3/4/5/6 极非张力滑触线的机械拼接与电气导通，同时吸收线体因温度变化产生的伸缩量，适配松下非张力滑触线系统及仓储、物流等自动化设备，保障长距离布线的供电连续性与稳定性。
| 项目 | DH5623K（3P） | DH5624K（4P） | DH5625K（5P） | DH5626K（6P） | 通用参数 |
|---|---|---|---|---|---|
| 适配系统 | 非张力 3 极滑触线 | 非张力 4 极滑触线 | 非张力 5 极滑触线 | 非张力 6 极滑触线 | 额定电压 600V，额定电流 60A，AC 50/60Hz |
| 机械尺寸 | 长约 100mm，宽 140mm，厚 26mm | 长约 85mm，宽 140mm，厚 26mm | 长约 105mm，宽 140mm，厚 26mm | 长约 125mm，宽 140mm，厚 26mm | 质量 300-380g，适配 - 20℃至 60℃，防护等级 IP23 |
| 结构配置 | 导电铜排 + 绝缘件 + 伸缩补偿结构 | 导电铜排 + 绝缘件 + 伸缩补偿结构 | 导电铜排 + 绝缘件 + 伸缩补偿结构 | 导电铜排 + 绝缘件 + 伸缩补偿结构 | 绝缘电阻≥100MΩ，耐压 2500V/1min 无击穿 |
| 安装间距 | ≤3m（推荐每 3m 安装 1 个） | ≤3m（推荐每 3m 安装 1 个） | ≤3m（推荐每 3m 安装 1 个） | ≤3m（推荐每 3m 安装 1 个） | 适配直线段安装，螺栓紧固，无需额外开孔 |
双效合一：同时实现机械固定与电气导通，拼接两段滑触线，且通过内置伸缩结构吸收线体热胀冷缩量，避免线体变形损坏。
低阻高效：采用高纯度导电铜排，接触电阻小，降低能耗，适配设备高频启停与稳定运行的电流需求。
绝缘防护：内置耐高温工程塑料绝缘件，隔离铜排与外部金属，防止短路、漏电，符合工业电气安全规范。
安装便捷：标准化接口，与非张力滑触线端部精准匹配，螺栓固定即可完成安装，无需现场加工。
耐用可靠：外壳为镀锌钢板，抗腐蚀、抗冲击，铜排表面抗氧化处理，适配工业粉尘、潮湿环境，使用寿命长。
安装步骤
停机断电，清理滑触线端部氧化层与污垢，保证导电面洁净。
将连接件嵌入滑触线端部连接槽，对齐孔位后用配套螺栓紧固，预留伸缩余量（约 2-3mm）。
检查连接牢固度与电气导通性，确认无误后试运行。
维护建议
每 3 个月检查螺栓紧固度，防止松动导致接触不良。
定期清理表面油污、粉尘，检查绝缘件有无老化、破损，铜排有无氧化。
环境温差大时，重点检查伸缩补偿结构是否正常，确保线体伸缩顺畅。
原装痛点：采购价格高，供货周期约 45 天，库存备货压力大，影响长距离滑触线布线与设备维护进度。
锆晟平替：对应型号为 GSDH5623K/GSDH5624K/GSDH5625K/GSDH5626K，尺寸 1:1 复刻原装，铜排与绝缘件等级一致，可直接替换；性能与原装相当，价格约为原装的 60%，现货充足，供货周期 1-3 天，批量采购享优惠。
