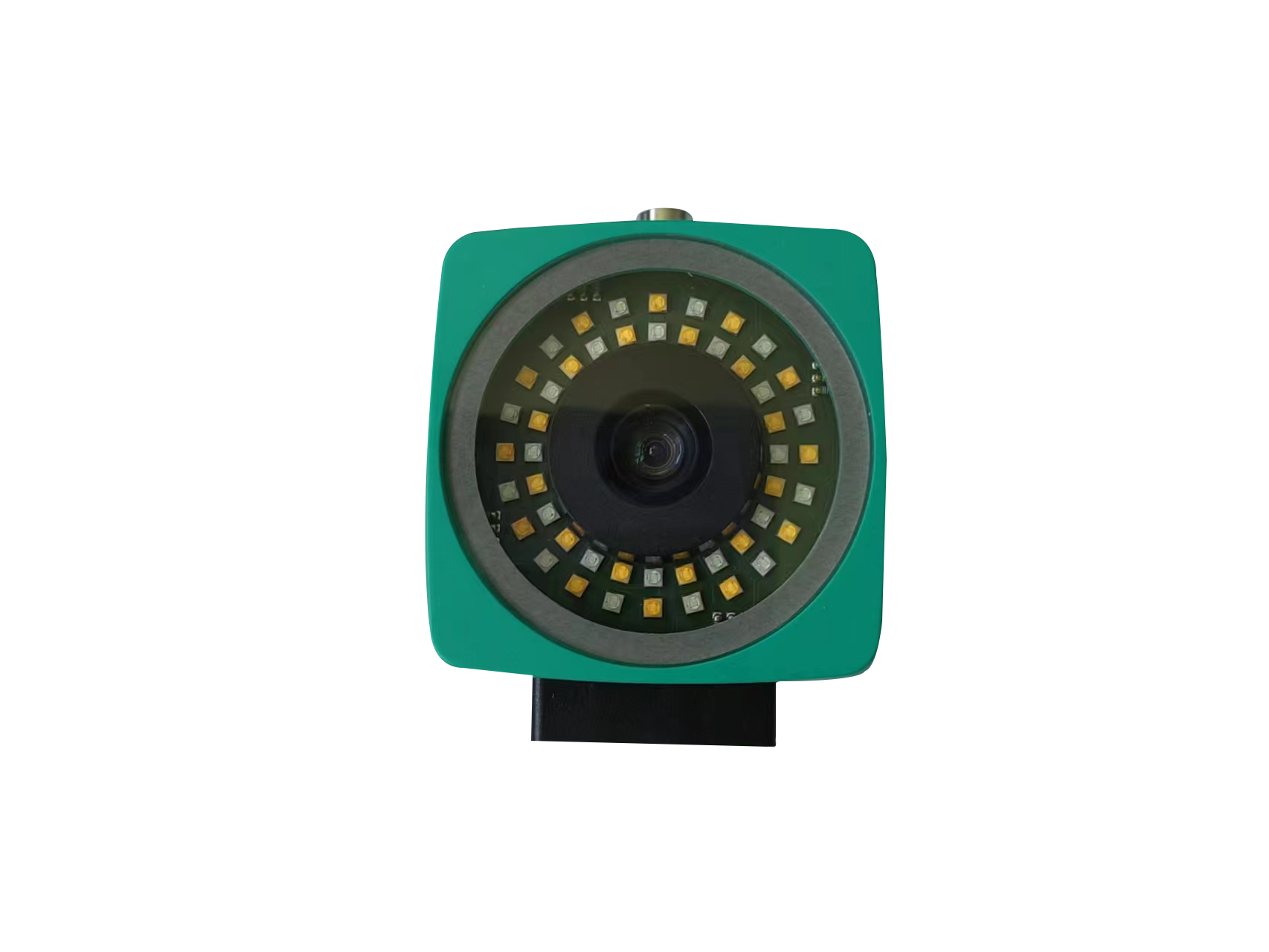

BDM12/24防爆光学读码器
1 简介
1.1概述
BDM12/24防爆光学读码器(以下简称读码器)可用于石油开采、炼油、化工、海洋石油平台、游轮、制药、军工、金属加工等易燃易爆气体和粉尘环境使用。主要应用于自动化装备及机器人上用于二维码或色带识别进行导航和定位。
1.2 适用场所
适用于爆炸性气体环境1区、2区场所;
适用于可燃性粉尘环境21区、22区场所;
IIA、IIB、IIC类爆炸性气体环境;
适用于T1~T6温度组别。
2 型号分类与命名
2.1 型号命名
2.2 分类
防爆型式:本质安全型
防爆标志:Ex ib ⅡC T6 Gb/ Ex ib ⅢC T80℃ Db
3 技术参数
1)分辨率:0.1 mm, 0.1 mm, 0.1m/s, 0.1°
2)通过速度:≤8m/s
3)扫描速率: 25s-1
4)延迟:60 ms
5)光源:内置LED灯(白色/蓝色)
6)准确度:± 0.2 mm
7)景深:±20mm
8)读取区域:120mm×80mm
9)读取距离:100mm
10)环境光限制:100000Lux
11)接口类型:RS485接口
12)数据输出码:二进制码
13)输入类型:1至3路功能输入,可编程
14)输出类型:1至3路开关输出,PNP,可编程,短路保护
4 产品及外形尺寸
外形尺寸:80mm×70mm×50mm
重量:0.45Kg
