南京鹏图 PDB-E Series 150-400W 模块电源

南京鹏图 PDB-E  Series 150-400W 模块电源

  • 品牌:南京鹏图
  • 最小起订:1
  • 供货总量:
  • 发货期限:
  • 有效期至:长期有效
  • 更新时间:2020-06-16 08:08
  • 立即询价

    加入收藏

    中国AGV网(www.chinaagv.com)客服咨询

普通商家

热门推荐

产品详情

产品参数

产品图片

PDB-E  Series 150-400W

特性Features

l 输入π型滤波

l 大电流,大功率输出

l高可靠性,长寿命设计

l 功率覆盖范围广,便于升级

l 安装方便

l 最满负荷效率可达90%

输入特性Iut Characteristic

l 电压范围 ……12 VDC (额定值) 9-18 VDC 110 VDC(额定值) 66-154VDC

24VDC (额定值) 18-36 VDC      600 VDC(额定值)400-800VDC

48 VDC (额定值) 36--72VDC


输出特性Output Characteristic

l 电压精度 …………………………………………………………………… ±2%

l 电压调整率(主路) ………………………………………………………±0.5%

l 负载调整率(主路) ………………………………………………………±0.5%

l 电流限制点…………………………………………………………………120%(Typ)

l 输出电流……………………………………………………………………5-50A任选

l 输出电压 ………………………………………………………………….....5-110V

l 功率 …………………………………………………………………………150-400W

一般特性General Characteristic

l 工作频率…………………………………………………………………100-200 KHz

l 隔离电阻 ………………………………………………………………200 MΩ

l 绝缘强度

输入-输出 >1500  VDC

输入-外壳 >1050  VDC

输出-外壳 >500    VDC

l 环境特性

工作壳温  (工业品) -25 - +85℃

(军 Ⅰ) -40 - +85℃

(军 Ⅱ) -55 - +85℃

储存温度 (工业品) -45 - +105℃

(军 品) -55 - +105℃

PDB-E  Series 150-400W

型号MODELS

输入电压 (Vdc)

输入电压(范围)

输出电压(Vdc)

输出电流 (A)

纹波 Pk-pk(mv)

效率(Typ)

型号

单路

12

9-18

12

16.67

120

87%

PDB200-12S12-E

18

9-36

24

6.25

200

86%

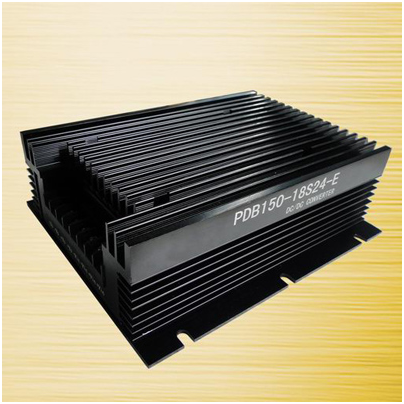

PDB150-18S24-E

12

9-18

24

12.5

200

86%

PDB300-12S24-E

24

18-36

12

33.3

120

88%

PDB400-24S12-E

24

18-36

110

3

600

88%

PDB330-24S110-E

110

66-154

12

33.3

120

88%

PDB400-110S12-E

110

66-154

24

16.7

200

89%

PDB400-110S24-E

110

66-154

48

8.3

300

90%

PDB400-110S48-E

600

400-800

24

12.5

200

90%

PDB300-600S24-E
