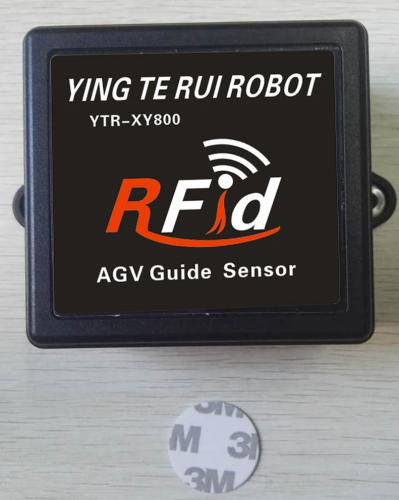

河南英特锐YTR-XY800 RFID 站点识别

河南英特锐YTR-XY800 RFID 站点识别
河南英特锐YTR-XY800 RFID 站点识别

  • 1.00 扫码手机看
  • 品牌:英特锐
  • 最小起订:1
  • 供货总量:10000000
  • 发货期限:15 天内发货
  • 有效期至:长期有效
  • 更新时间:2018-04-25 13:27
  • 立即询价

    加入收藏

    中国AGV网客服咨询

普通商家认证商家

  • 河南英特锐自动化设备有限公司

  • 经营模式:产研销综合服务商 配套件供应商 辅助及安全产品供应商 品牌代理及应用商
  • 地区:中国河南省郑州市
  • 电话:400-019-0081
  • 进入店铺

    联系方式

热门推荐

产品详情

产品参数

产品图片

1.概述

     YTR-XY800是英特锐自动化设备有限公司针对AGV产品专门研发RFID读卡器,工作频率支持134.2KHZ125KHZ,兼容EMIDFDX-B两种编码格式标签的读取。读卡器内部集成了射频部分通信协议,用户可以通过RS232 / RS485通信接口接收数据便能完成对标签的读取。

    该读卡器可比AGV国标最高速度(每秒一米)高三倍的速度稳定读取标签,AGV常用白币标签读取距离10cm;经过连续百万次读取零漏读;此产品为我司自主设计,内部部分原装进口,可以满足各种工业应用环境。


2.性能指标

  • 工作电压:10-30 V

  • 功率:1 W

  • 电路保护:带极性接反、过压保护

  • 工作频率:134.2KHZ125KHZ

  • 读卡距离:10 cm(建议安装高度5cm

  • 支持标签类型:EMIDFDX-B

  • 通信接口:RS232 / RS485

  • 工作湿度:1090% RH

  •  工作温度:-20 ℃ - +60

  •   防护等级:IP54

  •  外壳材质:ABS工程塑料




3. 通信与协议说明

3.1 通信接口

通信接口:RS232 / RS485

数据格式:1个起始位、8个数据位、无奇偶校验位、1个停止位。

波特率:9600

3.2 数据通信

读卡器支持EMIDFDX-B两种格式电子标签,信号输出数据(ASCLL)格式如下:

【帧头$+【标签类型码1B+【十进制卡号15B+RCC校验2B+【帧尾#

【标签类型码】:1个字节,EEMIDFFDX-B

【十进制卡号】:15字节,前3字节为国家代码,后12字节为卡号(高位在前)

例如9 9 0 0 0 0 0 0 0 1 1 1 1 1 1“解析为国家代号:990,卡号:000000111111

RCC校验】:前16字节的异或值(数据类型和卡号16B的异或值),例如:'F'^'9'^'9'^'0'^'0'^'0'^'0'^'0'^'0'^'0'^'1'^'1'^'1'^'1'^'1'^'1' = 0X76,所以RCC76

备注:EMID输出时国家代号小于256,卡号小于4294967296。但了协议方便所以前面补0


4.安装尺寸
