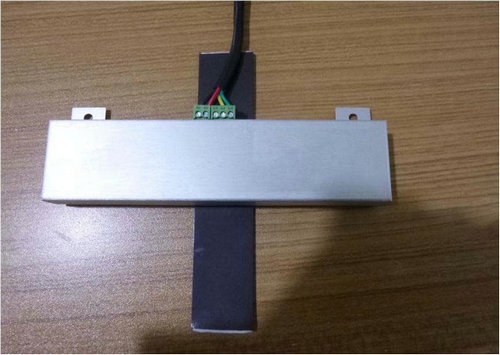

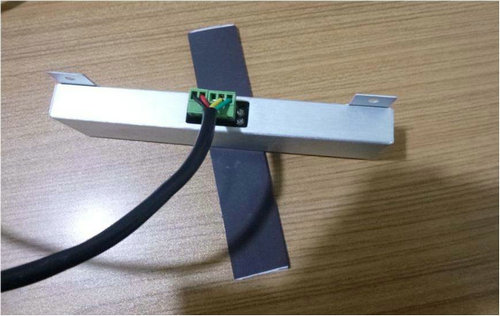

零部件AGV 专用磁导航传感器产品简介：
主要用于磁条导航方式的自动导引车 AGV、自动手推车AGV、无轨移动货架、物流拣选等行业。该磁导航传感器采用 16 路磁通门采样点输出，磁通门传感器的测量偏差、温漂、磁饱和性能、灵敏度、精度等性能优于霍尔，巨磁阻传感器等。
磁条导航方式的自动导引车 AGV，沿着地面铺设的磁条行驶。安装在车 AGV前方车体的底部，距离磁条表面 0-20mm（建议安装高度 5-15mm），磁条宽度为30 或者 50mm。磁导航传感器利用其内部间隔 10mm 平均排布的 16 个采样点，能够检测出磁条上方的磁场，每一个采样点都有一路信号对应输出，磁导航传感器内部垂直于磁条上方的连续采样，每个采样点检测到磁条会输出信号。传感器具备，电源反接保护。并具备故障检测功能，检测到故障后会输出信号，防止 AGV 脱轨引起的严重后果。
AGV 专用磁导航传感器产品特色：
◆超小尺寸，不占车体空间， L170*W40*H10mm
◆支持 7-30V 宽电压工作
◆具备完善的保护，具备电源防反接保护
◆超低功耗，24V 时为 27mA 左右
◆0 到 20mm 的磁条检测高度范围
◆16 点检测信号，间隔 10mm 均匀分布
◆工业标准设计，宽温度工作范围
◆超低温漂，超高精度一致性
◆采用 RS232（或 TTL 电平）通讯方式，115200 波特率
◆可自动适应 N、S 或 NS 极性场合
◆具备自检功能
AGV专用磁导航传感器产品参数：
| 参数名称 | 参数指标 |
| 产品尺寸 | L170*W40*H10mm |
| 工作电压 | 7-30V,最大36V，输入具有防反接保护 |
| 工作电流 | 24V时27mA |
| 工作温度 | -20~50度 |
| 通讯方式 | RS232 |
| 通讯波特率 | 115200 |
| 建议安装高度 | 5-15mm |
| 检测距离 | 0-20mm |
| 检测极性 | N、S、NS均可 |
| 检测点数量 | 16(10mm等距) |
| 最快响应时间 | 1ms |
| 磁条规格 | 宽30mm、50mm，表面磁场大于100高斯 |
| 建议使用磁条规格 | N极，宽30mm，厚1.2mm |
