CAN 总线诞生于上世纪 80 年代，有助于在车辆内进行可靠的电子通信。本文将深入探讨 CAN 总线的基本原理、架构、协议、应用和局限性。

简介

控制器局域网（CAN）总线由博世于 20 世纪 80 年代开发，是工业和汽车应用中常用的通信协议。它的开发旨在改善电子控制单元（ECU）之间的数据交换，从而提高汽车系统的效率。1993 年，CAN 被纳入国际标准通信系统 ISO 11898，应用于工业和汽车领域。

它是一种基于报文的协议，最初设计用于汽车内的多路复用电气布线，以节省铜缆，但也用于许多其他场合。对于业余爱好者来说，CAN 总线可能看起来令人困惑或复杂，但其核心原理却是简单明了的。

从汽车音响到防抱死制动系统，CAN 总线是一种允许汽车系统和设备相互通信的通信方法。CAN 总线是在对等 ECU 和其他设备之间交换指令的媒介。

CAN 总线的基本原理

控制器局域网（CAN）总线的运行原理是分散式联网，即网络上的所有节点（或设备）在传输数据的能力上都是平等的。这有别于由中央主设备控制通信的传统网络模式。

CAN 总线数据传输

在 CAN 网络中，任何节点都可以在总线空闲时传输数据。数据以帧的形式发送，其中包含传输的信息以及用于错误检查和识别的附加数据。

CAN 总线按照 "广播 "原则运行 ，即所有节点都能接收到所有传输信息。然后，每个节点根据 CAN 帧中的标识符决定是忽略数据还是接受数据。该标识符不是源地址或目的地址，而是表示报文内容的标签。这意味着同一报文可由多个节点接收和处理，这在汽车应用中尤其有用，因为在汽车应用中，多个系统可能需要相同的数据。这也意味着，特定节点无法根据地址向特定节点发送信息。

CAN 总线系统中的数据传输基于差分双线接口（取代了复杂的线束和连接器），从而增强了在汽车电气噪声环境中的抗噪能力。CAN-High (CANH) 和 CAN-Low (CANL) 两根线传输互补信号。当节点传输显性（0）信号时，CAN-High 的电压电平高于 CAN-Low。反之，当传输隐性（1）信号时，CAN-High 和 CAN-Low 处于同一电压电平。

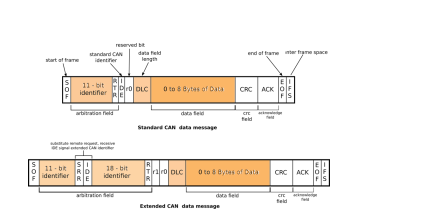

数据以帧为单位传输，帧由多个字段组成。其中最重要的是标识符字段和数据字段。标识符字段包含报文的标识符，接收节点用它来决定是否接受报文。数据字段包含实际传输的数据，在标准 CAN 中最多为 8 字节，在 CAN FD（灵活数据速率）中最多为 64 字节。

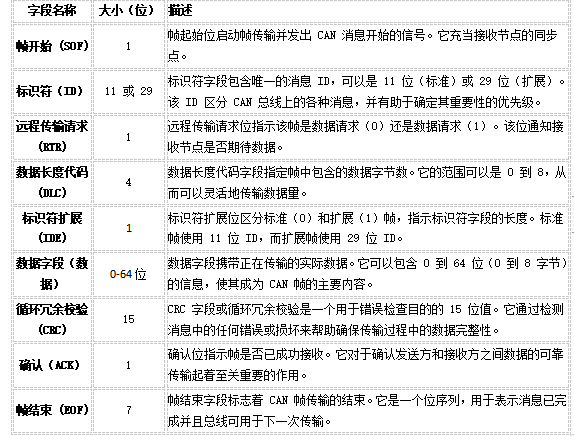

数据帧中各个字段的意义如下：

CAN 总线中的数据传输受带冲突检测的载波侦听多路访问 (CSMA/CD)原理的控制。这意味着每个节点都会监视总线（载波侦听）并在总线空闲时进行传输（多路访问）。如果两个节点同时传输（冲突），则标识符值较低的节点继续传输，而另一个节点停止传输。这是因为显性位会覆盖总线上的隐性位，并且较低的标识符（较低的数值）在 CAN 帧的开头具有更多的显性位。这种机制确保首先传输最高优先级的消息（具有较低标识符的消息）。

错误检测和处理

CAN 总线系统的主要特点之一是其高效的错误检测和处理能力。该系统包含五种错误检测方法，每种方法都旨在确保数据传输的完整性，具体讨论如下：

比特监控：CAN 网络系统中的每个传输节点在传输过程中都会监控总线的状态。如果总线状态与预期状态不符，节点就会知道发生了错误。

帧校验序列（FCS）：该字段包含一个循环冗余校验（CRC）值，该值根据帧中的数据计算得出。每个接收节点计算自己的 CRC 值，并与接收到的 FCS 进行比较。如果两个值不匹配，节点就会知道发生了错误。

确认检查：每个帧都包含一个 ACK 时隙，所有其他节点都要在这个时隙中发送一个显性比特，以确认收到该帧。如果发送节点在 ACK 时隙中没有检测到主位，它就知道发生了错误。

帧格式检查：每个帧都有特定的格式，包括预期显性位和隐性位的特定位置。如果节点检测到违反此格式的情况，就知道发生了错误。

错误帧：当节点使用上述任何一种方法检测到错误时，它会传输一个特殊的错误帧，提醒所有其他节点注意该错误。这会导致所有节点丢弃当前帧，等待重新传输正确的帧。

检测到错误时，检测到错误的节点会自动重新传输帧。这种情况一直持续到无错传输帧为止。如果节点检测到太多错误，它就会进入错误被动状态，此时它只监听总线而不传输。如果错误继续发生，节点将进入总线关闭状态，与总线断开连接。这种机制可确保故障节点不会中断总线上的通信。
