加强自然灾害防治关系国计民生，国家减灾委印发的《“十四五”国家综合防灾减灾规划》提出，到2025 年，自然灾害防治体系和防治能力现代化取得重大进展；力争2035年，基本实现自然灾害防治体系和防治能力现代化。

地质滑坡是一类常见自然地质灾害，在山区及河谷地带的边坡尤为高发。司南导航推出的自动化边坡监测解决方案，可实现危害发生前夕提前预警，大幅减少了该类灾害所产生的人员和经济损失。

01、自动化边坡监测解决方案

针对山区地质环境复杂，滑坡、坍塌等地质灾害频繁的特点，司南导航推出了一套软硬件相结合的自动化边坡监测解决方案。该系统能够对边坡稳定性进行全天候、高精度的实时监测，解决人工现场监测效率低、灾害信息掌握及预警不及时等问题，提升边坡地质灾害临灾预警和快速处置能力。

方案组成

边坡安全监测预警系统主要由方案感知部分和边坡安全预警平台两大部分构成，监测内容主要包括地表位移监测、深部位移监测、地表裂缝监测、锚杆锚索应力监测、环境监测等。

方案优势

精度达毫米级

拥有行业认证精度，抗干扰能力强；

超低功耗设计

一体化集成设计，超低功耗，支持多年免维护运行；

支持多模通信

支持北斗短报文/4G/LoRa/NB-IoT等多种通信方式；

设备远程管理

可借助平台实现设备的远程管理以及系统升级；

系统可靠性高

控制成本同时也保证系统长时间工作的稳定性和可靠性。

方案感知部分

地表位移监测

地表位移监测一般选用A300 GNSS接收机，各GNSS边坡监测点即时接收GNSS信号，并通过数据通信网络即时发送至监测中心，中心服务器通过司南CDM数据处理软件静态解算出各监控点三维坐标，并与原始坐标进行比较而获得该监测点位移量。

A300普适型GNSS接收机

●自主核心技术，可单北斗系统定位，也可多系统联合定位；

●支持外接各类传感器，支持阈值触发报警；

●无线通讯丰富，支持4G、NB-IoT、LoRa、蓝牙等多种通讯；

●  支持云服务功能，可实现远程管理及监测；

深部位移监测

深部位移监测点主要布置在存在滑动安全隐患的坡体之内。测点以监测对象等高线具有差异的直线进行均匀分布。通过测得每一处的倾斜角度，求出位移曲线，便可获得每一位置处的深部位移量。

固定式倾斜仪

● 测量数据准确，具备高精度及高灵敏度；

● 精准度媲美进口产品，故障率低；

●反应快速并具有良好的长期稳定性；

●长期监测耐久性佳，数据曲线稳定易判读；

地下水位监测

地下水位监测的目的是掌握地下水动态和有关环境地质问题的基本规律，为了解地下水变化、保护地质环境、防治地质灾害提供依据。地下水位测点以经济、适用为原则，布置在死水位、恶劣地质环境及深沟等处。

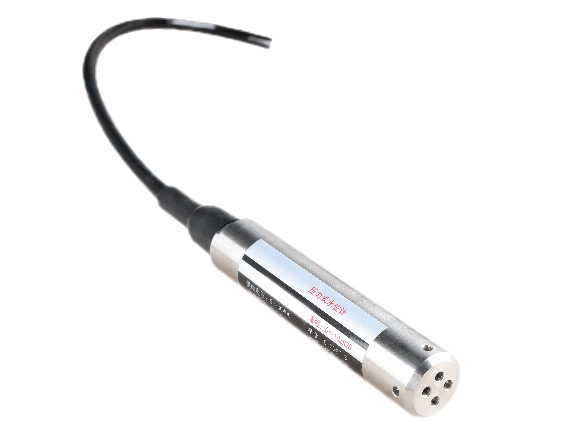

投入式水位计

● 水位温度一体化测量；

● 全量程数字化校准，全温区温度误差补偿；

●电源反接保护、过电压保护；

●抗浪涌、电磁干扰；

地表裂缝监测

地表裂缝是地表岩层、土体在自然因素或人为(抽水、灌溉、开挖等)作用下，产生开裂并在地面形成一定长度和宽度的裂缝的一种宏观地表破坏现象。地表裂缝监测选用拉线式位移计，对地表裂缝进行在线监测，实时关注裂缝变化情况，是一种有效的防灾减灾措施。

拉线式位移计

●密封性好，测量精度高，温度误差小，寿命长；

● 精度高、量程大、防护等级高；

●具有完善的防雷过压保护，良好的防水密封性；

环境监测

环境监测包括降雨量、环境温湿度、风速风向等内容。边坡环境监测是辅助管理人员搜集信息、对潜在的地质灾害风险加强戒备的重要手段，通常，降雨量及风速风向监测点布置在边坡的地势较高且无遮挡处。

翻斗式雨量计

●  安装方便，特别适用于野外快速安装；

●电源输入接口支持6-30V直流电源，支持高低压和防反接保护；

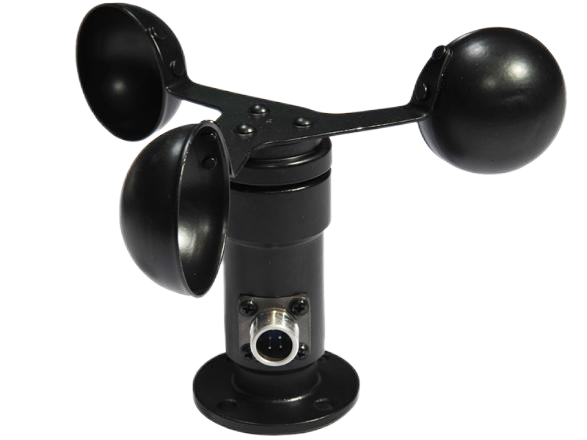

风速传感器

● 风杯选用碳纤维制作，强度高；

●杯体内置信号处理单元；

●按需输出相应的风速信号；

挡土墙压力及锚索受力监测对于一些地质条件特殊的边坡，往往会增加锚索锚杆以及挡土墙等，以增加坡体的稳定性。锚杆是将拉力传至稳定岩土层的构件，施工时钻孔的深度必须超过滑动面的埋深，并在稳定的岩土层中达到足够的有效锚固长度。为了解边坡的稳定性，需对挡土墙、锚杆锚索受力进行监测，挡土墙压力监测选用土压力计，锚索受力监测选用锚索计，锚杆应力监测选用钢筋计。

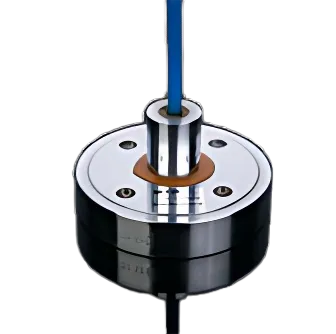

土压力计

● 广泛适用于长期测量边坡防护坝、防波堤、护岸；

●电缆长度可定制，加装测温功能，加装智能编码；

边坡安全预警平台

司南导航边坡安全预警平台是一套基于物联网云架构，结合多年国土地灾自动化监测应用与行业专家经验，集数据管理、展示、交互等功能，融合行业专业分析于一体，服务于形变监测行业应用的企业级展示平台。，时长02:38

边坡安全预警平台

●北斗高精度定位结合多种传感器，形成系统化、立体化的监测网；

● 全天候24小时自动监测，实时掌握边坡安全状态；

● 支持智能触发阈值，多平台同步预警；

●  实现基础资料管理，为边坡安全分析提供历史数据；

02、边坡安全监测系统的典型应用

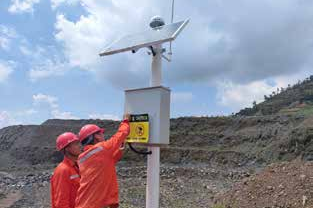

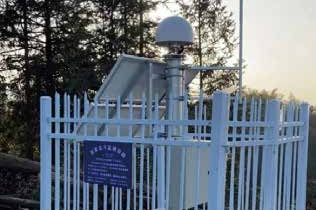

司南导航边坡安全监测预警系统已成功应用于铁路、高速公路、露天矿、排土场等场景的边坡监测，为有效降低滑坡事故的风险，提高作业效率和安全生产水平贡献力量。

京张高铁沿线边坡监测

西藏林芝滑坡监测

宁武高速郑和段边坡监测

扎尼河露天矿边坡监测

四川某铜矿排土场监测

云南省普洱市水库滑坡监测

江西水库大坝边坡监测

五强溪水电站边坡监测

  上海司南卫星导航技术股份有限公司是一家集研发、生产、销售、服务为一体的高新技术企业，致力为全球用户提供自主知识产权的北斗高精度GNSS板卡、接收机和全方位、多领域的行业应用解决方案。自成立以来公司获得20多项荣誉证书，两次承研北斗二代重大专项“多模多频高精度OEM板”，参与国家863项目“基于相位的实时分米级北斗定位数据处理系统技术”，主导的“基于北斗高精度导航定位的阅兵车辆训练考核系统”在2015年国家九三大阅兵中大放异彩。

  司南导航秉承“知行合一、止于至善”的企业理念，集中国高精度GNSS技术之大成，拥有一支多年专业从事高精度GNSS核心技术的本土研发团队，主要技术骨干40余人次获得省部级及以上科技进步奖。在行业领军人物王永泉博士的带领下，公司打破了国外多项技术壁垒，突破了高精度GNSS核心算法、芯片、板卡、接收机、应用及产业化等关键技术瓶颈，拥有专利和软件著作权30余项，数次填补了国内外GNSS在高精度领域的空白。2014年司南导航正式发布第一代高精度GNSS基带芯片，为中国北斗高精度GNSS板卡及接收机形成自主品牌和北斗产业化应用奠定核心基础。

  司南导航紧跟全球四大卫星导航系统兼容互用趋势，灵活满足不同行业的差异化需求，全面布局高精度GNSS生态圈，产品应用涵盖测绘地理信息、地基增强、智能交通、精准农业、机械控制、安全工程、工业测量等多个高精度领域，销售网络覆盖了亚太、欧洲、拉美、北美等全球六十多个国家与地区，在第29次南极科考、国家级北斗地基增强主框架网、中挝两国政府合作项目之东盟首座北斗CORS站、国家“西电东送”骨干工程溪洛渡水电站等重大工程建设中均发挥了重大作用。

  2015年司南导航正式入驻建筑总面积26000平方米的司南北斗产业园，作为我国主要的北斗高精度GNSS板卡研发、生产和应用中心，将成为带动上海、辐射全国、影响世界的北斗产业化基地。
