西门子PLC应用实例：简易机械手的PLC控制

2020-08-10 10:28 性质：转载作者：技成培训来源：技成培训

免责声明：AGV网（www.chinaagv.com)尊重合法版权，反对侵权盗版。（凡是我网所转载之文章，文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点，与本网无关。如有需要删除，敬请来电商榷！）

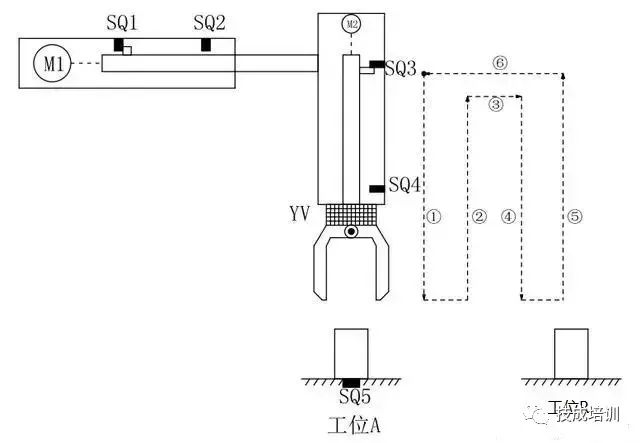

如上图所示，M1为控制机械手左右移动的电动机，M2为控制机械手上下升降的电动机，YV线圈用来控制机械手夹紧防松，SQ1为左到位检测开关，SQ2为右到位检测开关，SQ3为上到位检测开关，SQ4为下到位检...

如上图所示，M1为控制机械手左右移动的电动机，M2为控制机械手上下升降的电动机，YV线圈用来控制机械手夹紧防松，SQ1为左到位检测开关，SQ2为右到位检测开关，SQ3为上到位检测开关，SQ4为下到位检测开关，SQ5为工件检测开关。

控制要求如下：

1.机械手要将工件从工位A移到工位B处；

2.机械手的初始状态（原点条件）是机械手应停在工位A的上方，SQ1、SQ3均闭合；

3.若原点条件满足且SQ5闭合（工件A处有工件），按下启动按钮，机械手按“原点→下降→夹紧→上升→右移→下降→防松→上升→左移→原点”的步骤工作。

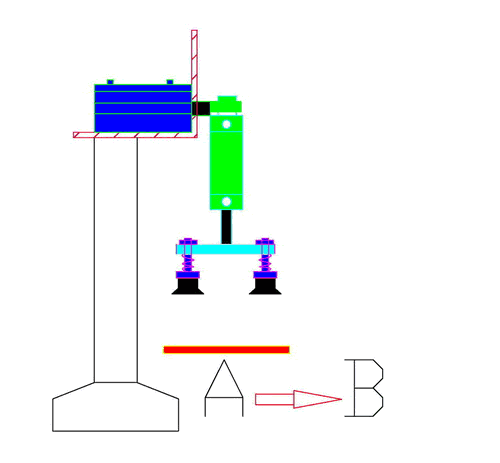

如下图所示：

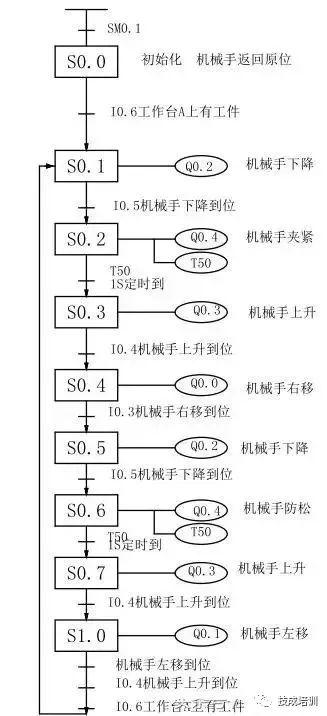

编程前理顺动作如何转移：
