-PIN针及引脚质量管理系统-

Pinspector结合 SICK Ranger 系列3D相机和智能扫描技术，实现三维图像生成。借助该图像数据和Pinspector系统软件，非接触式测量用于连接器PIN针完整性检测，以及PIN针压入工序之前和之后检查PIN针和针脚在电路板接线侧的位置度及高度等。

这样有助于将废品率降至最低，节约生产成本。

应用技术

SICK 视觉研发团队基于Ranger 系列传感器开发了Pinspector检测系统，灵活的集成配置及软件解决方案，解决了激光三角法测量中的盲区问题，激光三角法具有高精度，高稳定性和不受目标物颜色及光泽的影响等多种优点，在工业视觉领域普遍应用。

其中SICK Ranger3 系列线激光传感器采用高精度, 高速度成像芯片，可以满足行业应用的各种高难度需求。

应用目标

01 PRESS-FIT过程的质量控制

-在压装之前，导电环下的针尖正确位置的验证

-在压制后，测量每个单独针脚的高度

-在压制之后，在指定区域里的针脚共面的验证

-点击查看大图-

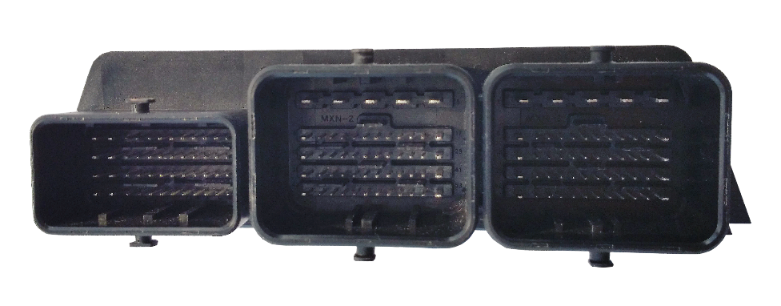

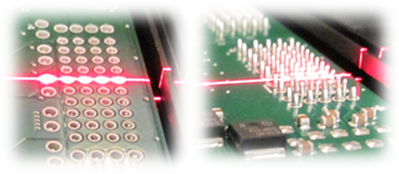

02 连接器的完整性

-在指定区域，计算针脚的数量

-引脚共面的验证

-检测弯的针脚或者其他的形式的引脚变形

-点击查看大图-
