机床制造厂都在尽最大的努力，确保导轨安装的精确性。导轨被加工前，导轨和工作部件都已经过时效处理，以消除内应力。为了保证导轨的精度和延长使用寿命，铲花是一种常用的工艺方法。

1

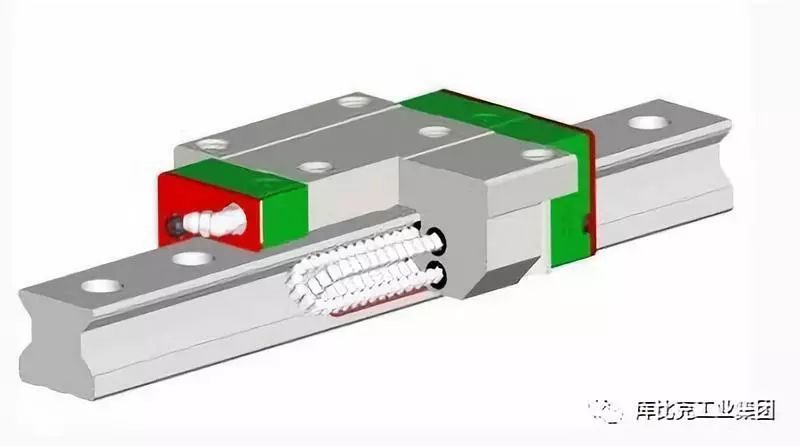

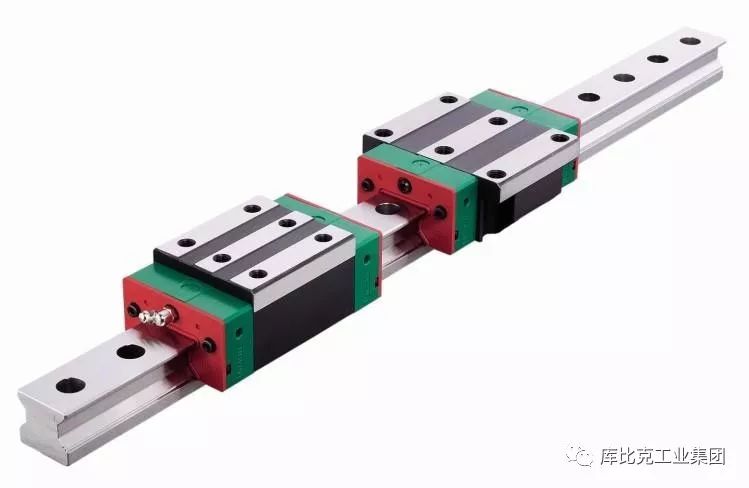

直线导轨

新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。为了保证机床的精度，床身或立柱少量的铲花是必不可少的，一般情况下，安装比较简单。直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高，满足运动部件的工作要求，如机床的刀架，拖板等。

工作时间过长，钢球开始磨损，作用在钢球上的预加负载开始减弱，导致机床工作部件运动精度的降低。如果要保持初始精度，必须更换导轨支架，甚至更换导轨。如果导轨系统已有预加负载作用。系统精度已丧失，唯一的方法是更换滚动元件。

2

直线滚柱导轨

直线滚柱导轨系统是平面导轨与直线滚柱导轨的组合，用滚柱安装在平行导轨上，用滚柱代替钢球承载机床的运动部件。优点是接触面积大、承载负荷大、灵敏度高。从床身尾部看，支架与滚柱置于平面导轨的顶面和侧面，为了获得高精度，在机床工作部件和支架内面之间，设置一块楔板，使预加负载作用于支架的侧面。

楔板的工作原理与斜铁相似，工作部件的重量作用于支架的顶面。由于作用在导轨系统上的预加负荷是可调的，为此楔板的损失得到补偿，这一特点被广泛用于中型或大型机床上，因为它对CNC指令反应灵敏，承受负荷大，直线滚柱导轨系统比传统的平面导机能经受高速运转，改善机床的性能。

3

镶钢导轨

机床上最常用的导轨形式是镶钢导轨，它的使用已有很长的历史。镶钢导轨是导轨系统的固定元件，其截面为矩形。它可水平装在机床的床身上，也可以与床身铸成一体，分别被称为镶钢式或整体式。镶钢式导轨是由钢制成的，经淬硬和磨削。

硬度在洛氏硬度60度以上、把镶钢导轨用螺钉或粘结剂(环氧树脂)贴在机床床身或经刮研的立柱配合表面上，确保导轨获得最佳的平面度。这种形式，维修更换方便、简单，很受维修工人的欢迎。

4

滑动导轨

传统导轨的发展，首先表现在滑动元件和导轨形式上，滑动导轨的特点是导轨和滑动件之间使用了介质，形式的不同在于选择不同的介质。液压被广泛用于许多导轨系统。

静压导轨是其中的一种，液压油在压力作用下，进入滑动元件的沟槽，在导轨和滑动元件之间形成油膜，把导轨和移动元件隔开，这样大大减少移动元件的摩擦力。静压导轨对大负荷是极其有效的，对偏心负荷有补偿作用。

利用油作为介质的另一种导轨形式是动压导轨，动压导轨与静压导轨的不同点是：油不是在压力下起作用的，它利用油的粘度来避免移动元件和导轨之间的直接接触，优点是节省液压油泵。

空气也可以用于移动元件和导轨之间的介质，它也有两种形式，气动静压导轨和气动动压导轨，工作原理与液压导轨相同。
