装配自动化：拉绳位移传感器用于助力机械手、拧紧工装的方案解析

装配自动化工位中的助力机械手、抗扭平衡臂、智能拧紧工装与升降工装平台，存在频繁往复运动、振动冲击、启停频繁的工况，对直线行程检测、安全限位、运动闭环控制提出稳定、可靠、断电记忆的要求。

拉绳位移传感器作为直线位置反馈核心器件，广泛应用于这类省力装配与自动锁付设备。

一、为什么选用拉绳位移传感器

传统方案多采用行程限位开关、增量式编码器。

限位开关仅能提供点位信号，无法做连续位置闭环；增量式编码器依靠脉冲累计计数，断电丢失位置，每次开机需要回零校准，影响产线节拍。

助力臂、拧紧工装属于柔性装配工位，设备需要实时获取机构实时高度、伸缩行程，实现软限位保护、防碰撞、扭矩辅助控制。

拉绳位移传感器可将直线伸缩行程直接转换成数字位置信号，机械多圈绝对值记录，断电保留位置，上电直接读取行程，无需回零；安装占用空间小，适配工装紧凑结构，能承受装配现场粉尘、振动工况。

二、应用后可实现的效果

1.行程闭环精准控制：实时采集助力臂升降、拧紧执行机构上下位移，控制器依据位置信号动态调节运动速度，实现柔性启停，避免冲击。

2.安全限位保护：设置软件软限位，到达行程边界提前减速、自动停机，防止机构超程撞击，保护工装与工件，降低设备损坏风险。

3.提升装配工艺一致性：智能拧紧工位可根据执行机构高度联动扭矩策略，实现深度与扭矩双闭环管控，减少漏拧、虚拧，稳定装配良率。

4.缩短产线调试与换型时间：断电重启无需回原点，设备上电即可投入生产，减少工位停机校准时间，提升产线OEE。

5.适配复杂现场工况：抗振动、耐粉尘，长期往复运动下维持稳定测量，降低传感器故障频次，减少现场维护。

三、怎么用：安装与应用点位

传感器本体固定在机架静态端，不锈钢拉绳出线端固定在运动机构上；直线位移带动钢丝绳收放，内部多圈绝对值编码器采集旋转圈数，换算成直线行程，通过RS485总线将位置数据传输至设备PLC。

·助力平衡臂：检测臂架升降行程，实现高度闭环与安全限位；

·抗扭力臂/拧紧工装：监测电批执行机构上下移动距离，配合扭矩完成装配工艺控制；

·升降工装平台：采集平台升降位移，实现定位与上下限位保护。

四、方案优劣势对比

小结：装配助力臂与拧紧自动化工位，拉绳绝对值位移传感器兼顾安装便利性、连续位置检测、断电记忆能力，是该场景优选方案。

五、欧艾迪产品推荐及优势说明

OID-R384096-L1M（1米量程）

适配场景：短行程拧紧电批执行机构、小型助力臂垂直位移检测

·38mm紧凑外径，适配狭小工装内部安装空间；

·内置多圈绝对值编码，机械记忆，无需电池，掉电行程数据不丢失；

·RS485 Modbus总线输出，直接对接自动化设备主控PLC；

·抗振动、抗冲击，适配装配工位高频往复运动；宽温设计，适应车间温度波动。

OID-R384096-L3M（3米量程）

适配场景：中行程助力机械手、装配升降工装平台

·3米量程，满足大部分平衡助力臂升降行程需求；

·不锈钢耐磨钢丝绳，耐疲劳往复拉伸，使用寿命长；

·总线数字信号输出，抗车间电磁干扰，数据传输稳定；

·标准化安装接口，方便设备集成与快速替换。

OID-R384096-L4M（4米量程）

适配场景：长行程助力臂、大行程升降工装、多工位移动装配机构

·4米大量程，预留安全行程冗余，避免满量程使用造成拉绳损伤；

·多圈绝对值编码，长行程下仍保持位置数据连续准确；

·结构坚固，耐受装配现场粉尘、振动冲击；支持多传感器组网。

产品共性优势

1.机械多圈绝对值方案，无电池掉电记忆，规避电池老化失效带来的故障；

2.体积小巧，安装灵活，仅需固定绳头，降低设备机械设计难度；

3.RS485标准Modbus协议，兼容市面主流PLC与运动控制器；

4.高抗振结构，专门针对装配工位频繁启停、往复冲击工况优化；

5.支持样品测试、线缆及接头定制，可配合设备厂商完成整机集成调试。

在助力机械手、智能拧紧工装、升降装配平台等自动化装配设备中，行程连续检测与安全保护是设备稳定运行的关键。

欧艾迪拉绳多圈绝对值位移传感器，依靠断电记忆、安装简便、抗振耐用的特点，完成机构位移实时采集、软限位保护与装配工艺闭环控制，为柔性装配自动化设备提供可靠的位置传感方案。

此前我们分享过编码器在智能电批领域的应用案例，通过绝对值编码器搭配拉绳位移传感器的组合检测方案，可实现锁付过程的高精度闭环控制，详细内容可查阅原文：

https://oidencoder.com/encoder-application/encoder-application-field-electric-screwdriver/

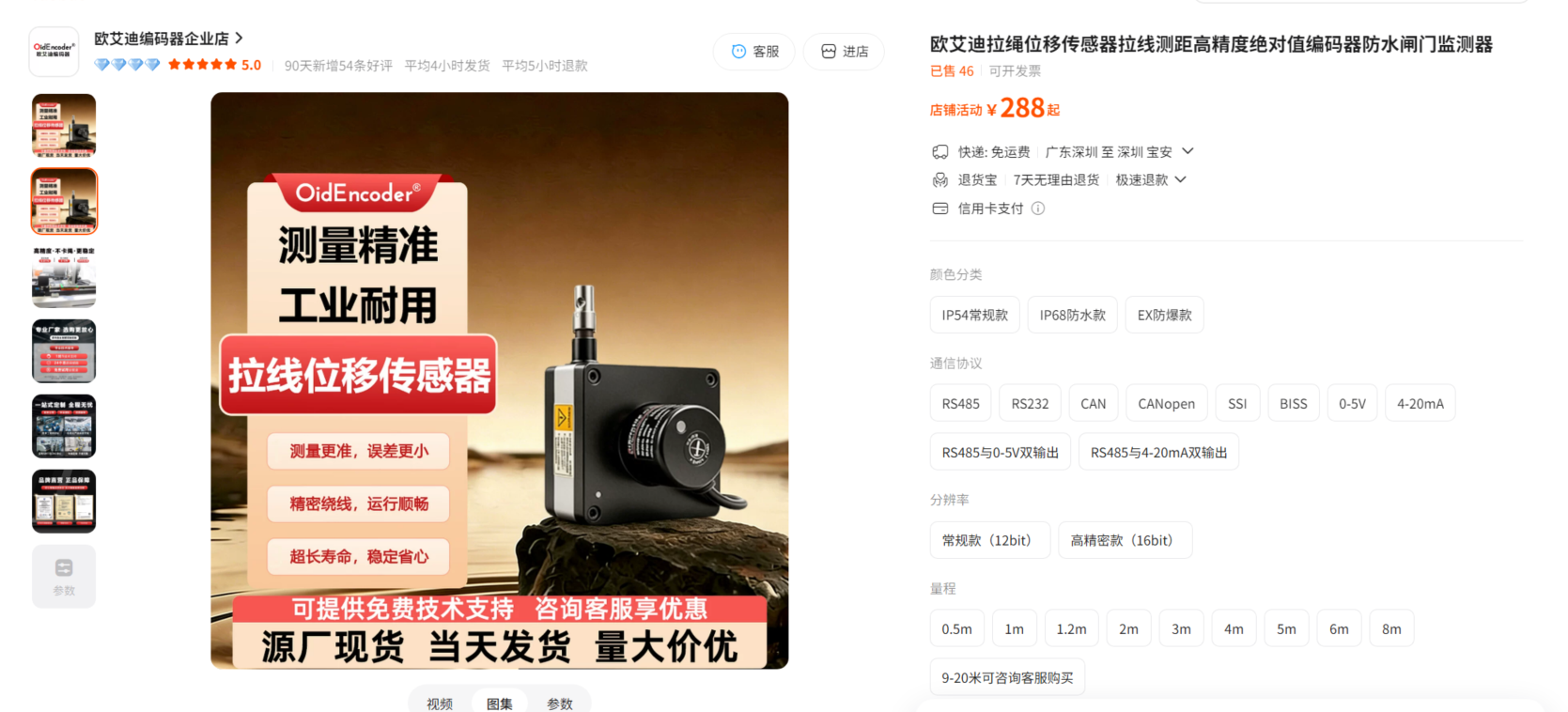

https://item.taobao.com/item.htm?ft=t&id=1045719154463
