绝对值编码器在无人艇及测绘无人船的技术应用

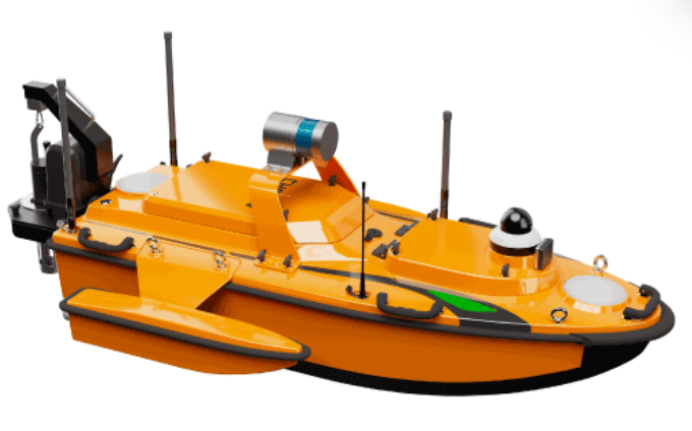

无人水面艇、测绘无人船是水域测绘、环境监测、海事巡检、智能搜救的核心装备。

设备长期处于高湿、盐雾、颠簸振动、野外无人值守工况，对角度与行程位置采集的稳定性、连续性、掉电记忆能力、环境适应性有着严苛要求。

绝对值编码器作为无人艇运动控制与载荷姿态感知的核心传感部件，现已成为行业标准化优选方案。

一、无人船装备为何必须采用绝对值编码器

传统增量式编码器依靠脉冲累计计数实现位置反馈，断电后数据清零，每次设备重启必须人工回零校准。

而无人船多为野外自主作业，离岸作业、无人值守场景居多，频繁回零不仅影响作业效率，更会引发数据断档、姿态失准、机构超程等故障，严重时造成测绘失效、设备损坏等问题。

绝对值编码器依托机械齿轮多圈记忆，无需累计脉冲、无需电池备份，掉电永久记忆位置，上电即刻输出精准角度与行程数据，无需回零校准，完美适配无人水面装备的自动化、无人化作业需求。

二、应用价值与设备赋能效果

1. 航行控制高精度闭环

实时采集舵机转角位置，实现航向动态闭环调节，有效抵消风浪扰动带来的航向偏移，提升自主导航、定点巡航、智能避障的稳定性与精准度。

2. 测绘数据连续可靠

为多波束换能器、ADCP测速测深仪、水质监测载荷云台提供实时姿态角度反馈，配合船体姿态算法完成动态补偿，保障水下地形测绘、流速监测数据连续无断点、无偏差。

3. 水下机构安全可控

通过多圈位置采集精准换算绞车缆绳收放行程、探头下放深度，实现软限位保护，杜绝过冲、卡滞、断缆风险，保障水下精密探测设备安全运行。

4. 降低运维成本，提升作业效率

彻底消除野外人工校准工序，适配长期离岸无人作业；高防护结构耐受复杂水域工况，大幅降低设备故障率与现场运维频次。

三、核心应用场景与安装方式

编码器采用轴端集成安装方式，固定于旋转机构，通过总线协议将位置数据实时上传至设备主控系统，核心应用点位分为三类：

1. 舵机转向机构：单圈绝对值采集舵叶转角，实现航向闭环控制；

2. 探测载荷云台：采集光电、雷达、声呐、换能器俯仰与水平旋转角度，实现姿态稳定与测绘补偿；

3. 水下绞车收放机构：多圈绝对值采集卷筒旋转圈数，精准换算缆绳行程与探头下放深度，实现限位保护与精准控制。

四、编码器方案优劣势对比

综上，在无人艇、测绘无人船的专业水域作业场景中，绝对值编码器具备不可替代的技术优势，是保障设备自动化、高精度、高可靠运行的核心传感方案。

五、欧艾迪适配无人船专用编码器推荐

1. OID-R3806D-12M21600S-IP68 多圈绝对值编码器

适配场景：水下探测绞车、缆绳收放机构、大行程旋转定位机构

核心优势：采用纯机械多圈记忆结构，无需电池备份，21600圈超大行程记录，全程无掉数、无漂移。整机IP68全密封防护，耐受水域高湿、盐雾、凝露腐蚀；具备高抗振、抗冲击性能，适配船体长期颠簸工况。标配RS485 Modbus-RTU通用总线，兼容性强、布线简洁，适配各类无人船主控系统，38mm紧凑型结构，适配设备狭小安装空间。

2. OID-C2504D-12S1S-IP68 单圈绝对值编码器

适配场景：舵机转角反馈、声呐/光电载荷云台、定向天线姿态定位

核心优势：25mm超微型轻量化设计，适配云台、舵机等小型精密旋转机构。12位高分辨率角度采集，定位精度高，可满足姿态闭环与测绘动态补偿的高精度需求。IP68全密封防水防尘结构，耐盐雾、耐高低温，数字总线输出信号稳定，抗水域电磁干扰，保障姿态数据实时精准、连续可靠。

无人水面装备的自主作业与高精度测绘，核心依赖稳定、连续、不掉位的位置感知能力。欧艾迪IP68级防水绝对值编码器，针对水域高湿、盐雾、振动、无人值守等极端工况专项优化，从舵角控制、载荷姿态监测到水下绞车行程采集，全方位解决行业痛点，为智能无人水域装备提供高可靠、标准化的精密传感解决方案。

欧艾迪应用工程师有丰富的现场指导经验，如果您有选型需求，欢迎联系我们左工15814017675，我们将为您提供一对一的选型指导和技术支持！

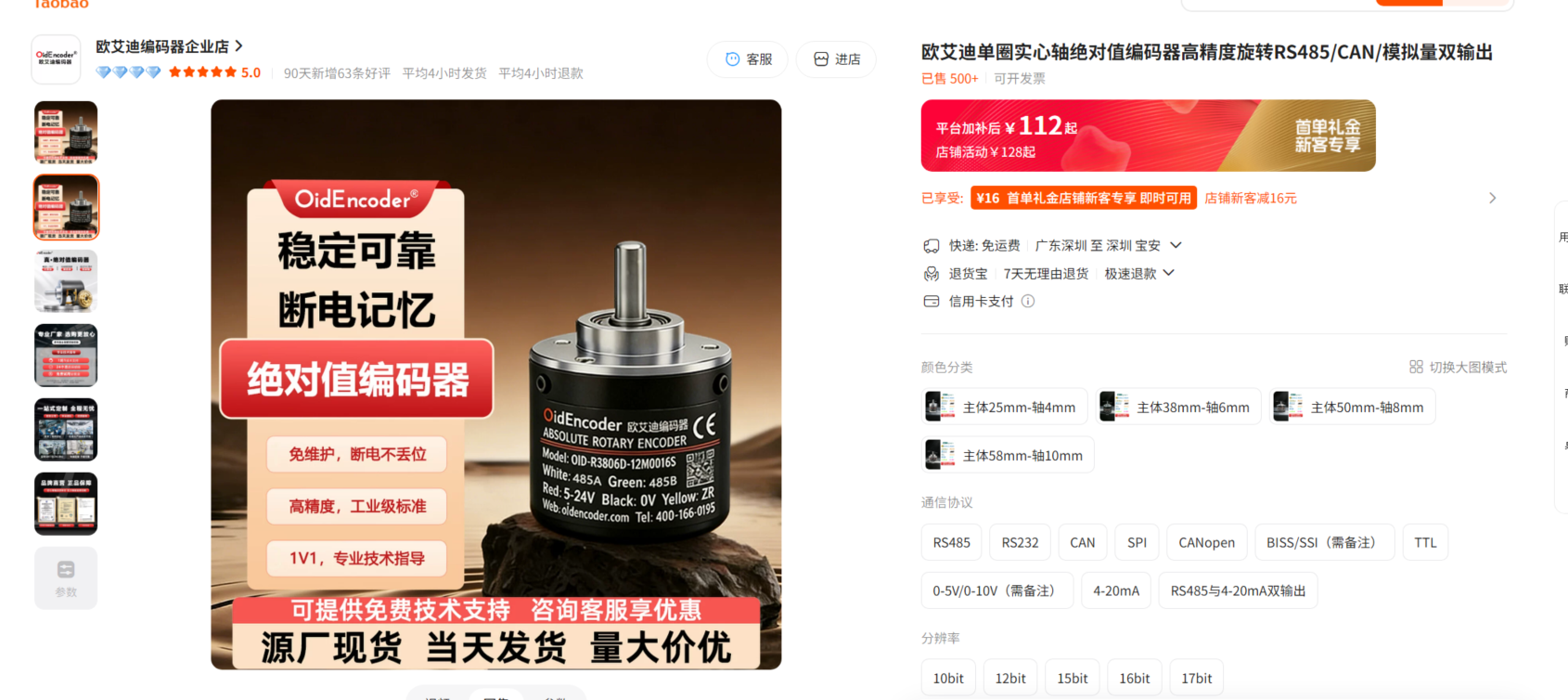

https://item.taobao.com/item.htm?ft=t&id=1040115069071
