信捷 XC3 PLC 读取欧艾迪 RS485 绝对值编码器｜完整接线 + MODBUS RTU 通信实操教程（附程序 + 软件截图）

#信捷 PLC #绝对值编码器 #MODBUS 通讯 #XC3-24T-E #RS485 接线 #工控实操

本文基于欧艾迪 10bit RS485 绝对值编码器 与 信捷XC3-24T-E PLC搭建完整实操案例，包含硬件清单、实物接线原理图、XCPPro 串口配置、MODBUS 读取程序、在线数据监控全流程，可直接复刻落地，零基础也能跟着一次性调试通。

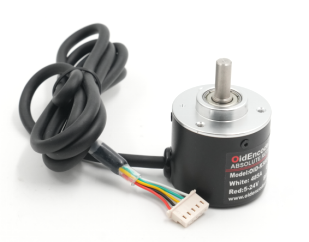

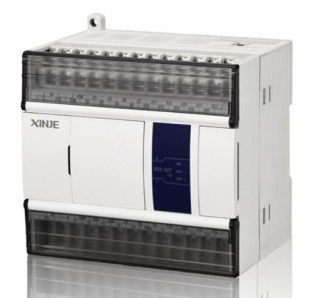

一、整套实操硬件清单

一、硬件接线详解

2.1 关键接线说明

1.供电方案：本案例直接使用 PLC 自带 DC24V 给编码器供电，简化布线；

2.拓展方案：若 PLC 负载不足，编码器可单独外接外部 24V 直流电源；

3.RS485 总线规则：PLC COM2 口 A、B 端子，严格对应编码器 485-A、485-B，A 接 A、B 接 B，接反直接无通讯。

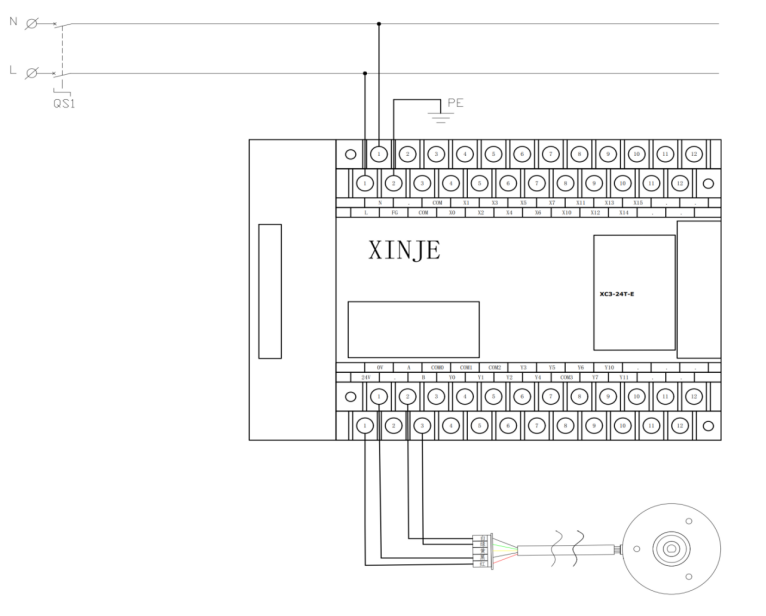

接线原理图

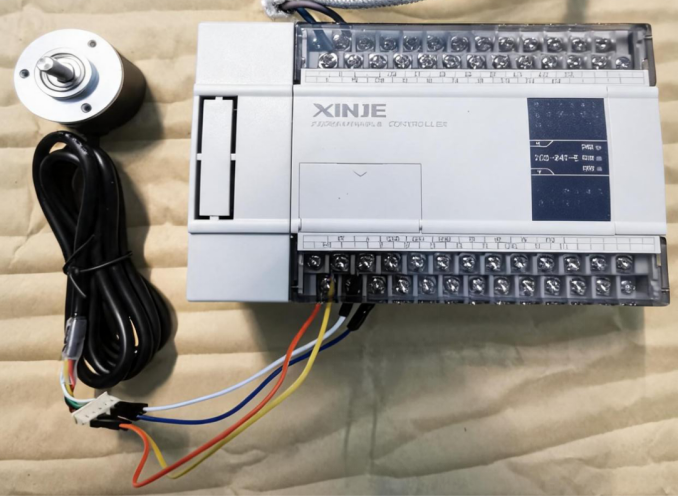

2.2接线实物图对照

接线操作顺序建议：

1.先断开 PLC 总电源，避免带电插拔烧端子；

2.编码器电源线接入 PLC 24V、0V 端子；

3.485 通讯线：编码器 A→PLC COM2 A，编码器 B→PLC COM2 B；

4.全部端子用螺丝刀拧紧，防止接触不良通讯中断；

5.最后接入 AC220V 电源线，上电测试。

一、MODBUS RTU 通信统一参数

整套通讯固定参数，编码器出厂默认与程序匹配：

• 通讯协议：MODBUS RTU

• 波特率：9600

• 数据位：8 位

• 停止位：1 位

• 校验：无校验

• PLC 主站地址：1

• 欧艾迪编码器从站地址：2

• 数据读取周期：1s

| 注意：若你的编码器地址 / 波特率不同，需查阅《欧艾迪编码器 RS485 使用手册》修改设备参数，同步修改 PLC 程序对应寄存器。

二、XCPPro 软件串口完整配置步骤

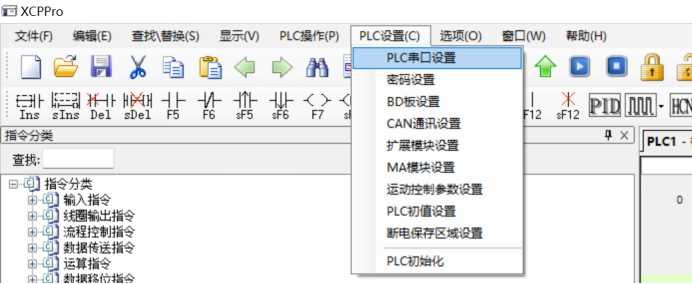

步骤 1：打开 PLC 串口设置界面

顶部菜单栏选择【PLC 设置】→【PLC 串口设置】

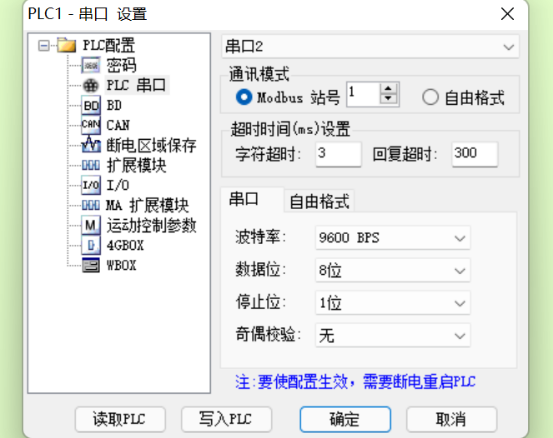

步骤 2：串口 2 MODBUS 参数配置

1.串口选择：串口 2（XC3 系列 COM2 口为 485 通讯口）

2.通讯模式：Modbus，PLC 站号设 1

3.超时参数：字符超时 3ms，回复超时 300ms

4.串口参数：波特率 9600、数据位 8、停止位 1、奇偶校验无

5.点击【写入 PLC】→确定，断电重启 PLC 配置才能生效

注:此程序仅为编码器数据读取用,引用此程序前请确认编码器与程序的通信数据格式、波特率、设备站位是否正确。如需更改编码器通信数据格式、波特率、设备站位方法请参照《欧艾迪编码器（RS485）使用说明书》。

一、编码器数据在线监控教程（实时查看旋转位置数值）

接线、参数、程序全部下载完毕后，在线监控读取编码器实时角度 / 位置值：

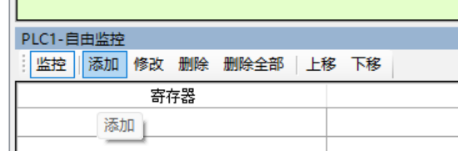

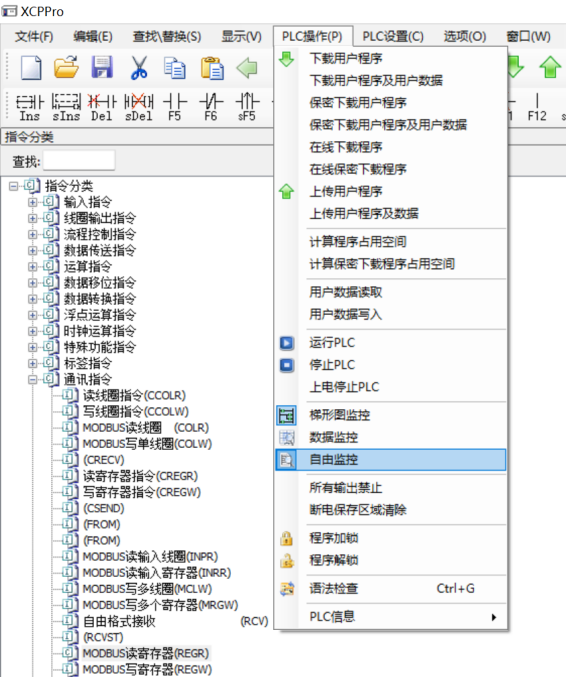

步骤 1：打开自由监控窗口

菜单栏【PLC 操作】→【自由监控】

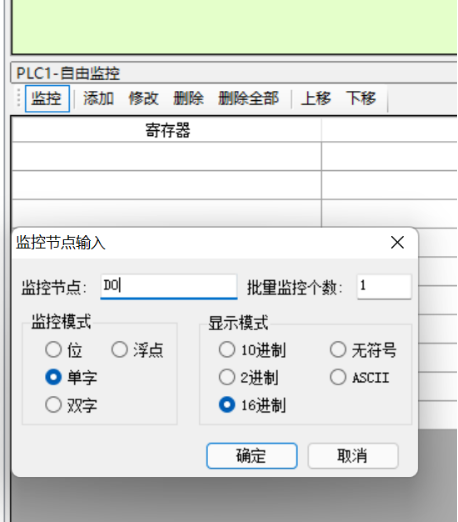

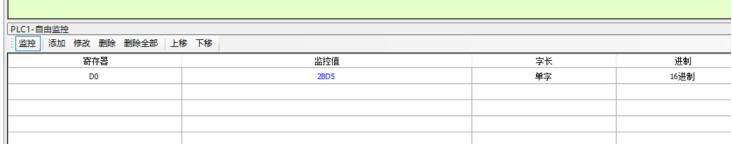

步骤 2：新增监控寄存器节点

1.在监控界面点击【添加】

2.监控节点填入目标寄存器（示例 D0 存储编码器位置）

3.监控模式：单字；显示模式可选十进制 / 十六进制，工控定位推荐十进制直观查看

4.确认添加后，实时刷新编码器返回数据，旋转编码器数值同步变化

步骤3：查验数据

一、常见调试故障排查

1.PLC 完全读不到编码器数据

• 排查 485 A/B 线是否接反；端子是否松动；24V 供电是否正常

• 核对串口波特率、校验位、从站地址是否完全匹配

• 确认串口配置写入 PLC 后已断电重启

2.数据乱码、数值跳动异常

• 通讯线加长时增加屏蔽双绞线，远离变频器、伺服动力线减少干扰

• 总线两端增加 120Ω 终端电阻

3.读取数据延迟大

• 缩短 MODBUS 读取周期，调整程序定时触发寄存器读取指令

工控干货持续更新，关注欧艾迪获取更多编码器实操教程
