分切机为什么一定要用拉绳位移传感器？解决张力漂移、断绳、卡滞痛点

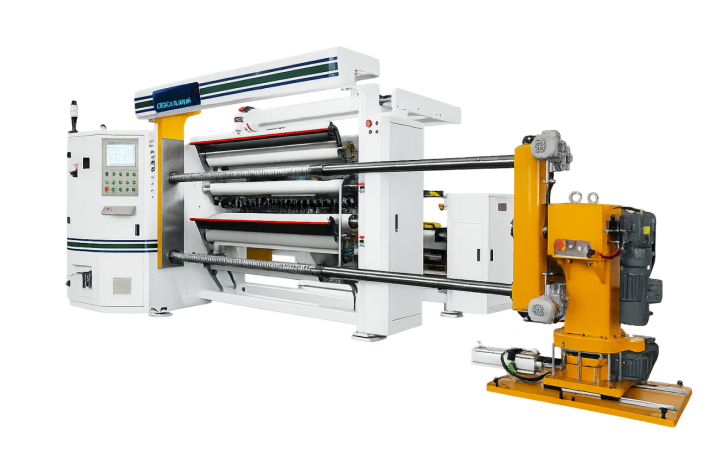

在胶带、光学膜、锂电隔膜、FCCL、纸张等卷材加工行业，分切机、复卷机的张力稳定性，直接决定成品良率。而作为跳舞辊张力闭环、压辊行程、纠偏定位的核心检测部件，拉绳位移传感器已经成为分切机的标配元器件。

一、分切机为什么离不开拉绳位移传感器？

卷材分切生产中，卷材厚度、卷径、走料速度持续变化，跳舞辊会高频往复浮动，以此调节卷材张力。

1.空间受限：跳舞辊摆臂、纠偏滑座安装位置紧凑，长行程直线电子尺、光栅尺很难布置，安装改造成本高。

2.运动为往复摆动：不是纯粹直线导轨运动，摆臂带动做圆弧转化直线位移，拉绳传感器可适配这种复合运动。

3.工况复杂：车间充斥胶粉、薄膜碎屑、粉尘，部分设备伴随振动，需要抗粉尘、抗振动、性价比高的位移检测方案。

4.闭环控制刚需：PLC、张力控制器需要实时位移信号，实现张力 PID 调节、软限位保护、纠偏控制，避免卷材起皱、拉伸、断带、分切宽度偏差大等生产不良。

|| 如果缺少可靠位移反馈：张力忽大忽小，薄膜拉伸变形、断料，成品良率下降；机构超行程撞击，设备故障率上升。

二、装对传感器，设备能达到什么效果？

1. 张力稳定可控：跳舞辊位移实时反馈，系统动态调节收放卷力矩，卷材张力波动变小，减少薄膜起皱、拉伸、断带问题。

2. 分切品质提升：卷材走料平稳，分切尺寸一致性变好，减少废品，提升成品良率。

3. 设备安全保护：采集压辊、纠偏机构、料卷托架行程，设置软限位，防止机构超程撞击，降低设备损坏风险。

4. 降低运维压力：信号稳定可靠，减少传感器故障停机，减少现场维护频次。

三、拉绳传感器在分切机上的标准用法

核心安装点位

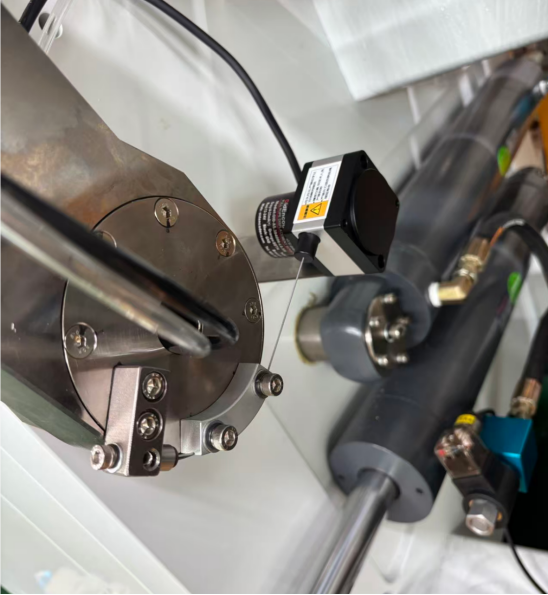

1. 浮动跳舞辊：传感器本体固定在机架，拉绳接头连接跳舞辊摆臂。摆辊随卷材张力上下浮动，拉绳同步伸缩，输出位移信号给到张力控制器 / PLC，做张力闭环运算。

2. 压辊下压机构：监测压合行程，适配不同厚度卷材贴合分切；

3. 纠偏滑座：辅助横向纠偏定位，保证分切边线整齐；

4. 料卷升降托架：自动上料定位、上下限位保护。

现场安装关键：

尽量保证出线顺畅、减少斜拉角度；粉尘胶粉工况必须做好出线口防护，避免碎屑卡滞。

四、传感器核心结构与现场故障根源

常规拉绳传感器由：不锈钢钢丝绳、恒力弹簧、编码芯体、防护外壳组成。

市面常用绳体分为：

▪ 带尼龙涂层304钢绳（通用耐磨）

▪ 无涂层7*7/1*17股裸钢绳（高频弯折专用）

▪ 316不锈钢绳（潮湿腐蚀工况）

▪ 非金属绳（医疗洁净场景）

分切机80%故障来自两个原因：

1. 胶粉、碎屑堵塞出线口 → 卡滞、信号漂移、精度丢失；

2. 摆臂摆动斜拉 → 钢丝绳单边硬摩擦，频繁断丝、断线。

五、各类位移检测方案工况对比

▪ 直线电子尺/光栅尺：精度高，但怕粉尘、怕摆动、安装空间要求高，不适合跳舞辊；

▪ 磁致伸缩传感器：稳定性好，但成本高、安装严苛、不适配摆臂运动；

▪ 普通拉绳传感器：性价比高、适配性强，但不耐粉尘、斜拉易磨损；

|| 分切机跳舞辊这类摆臂机构，拉绳传感器是综合性价比最优方案，但必须解决粉尘、斜拉磨损两大痛点。选用欧艾迪防尘导向轮款拉绳传感器：完美适配分切机恶劣工况，解决所有通病。

如果您有选型需求，欢迎联系我们左工15814017675，我们将为您提供一对一的选型指导和技术支持！

六、欧艾迪分切机专用升级款传感器优势

针对分切机、复卷机、切卷机长期存在的粉尘卡滞、斜拉磨绳、断丝漂移痛点，欧艾迪专属升级封闭式防尘罩+内置导向轮结构，适配所有卷材设备。

💡 360°全封闭防尘罩

彻底阻挡胶粉、薄膜碎屑、粉尘进入机身，从根源杜绝拉线口堵塞、卡线、信号漂移，大幅减少停机维护次数。

💡 内置导向轮防磨结构

自动约束钢丝绳直线出线，适配跳舞辊摆动工况，无需纠结安装角度，避免钢丝绳边缘硬摩擦，彻底告别单边磨损、频繁断丝问题，收放顺滑、精度长期稳定。

💡 无损替换、兼容性强

底座安装尺寸与普通款完全通用，旧设备可直接替换、无需改机；电压、电流、485、编码器信号齐全，适配所有主流PLC与张力控制器。

💡 多材质绳体可选

304涂层、裸钢丝、316防腐绳可选，适配干燥、潮湿、多尘各类车间工况。

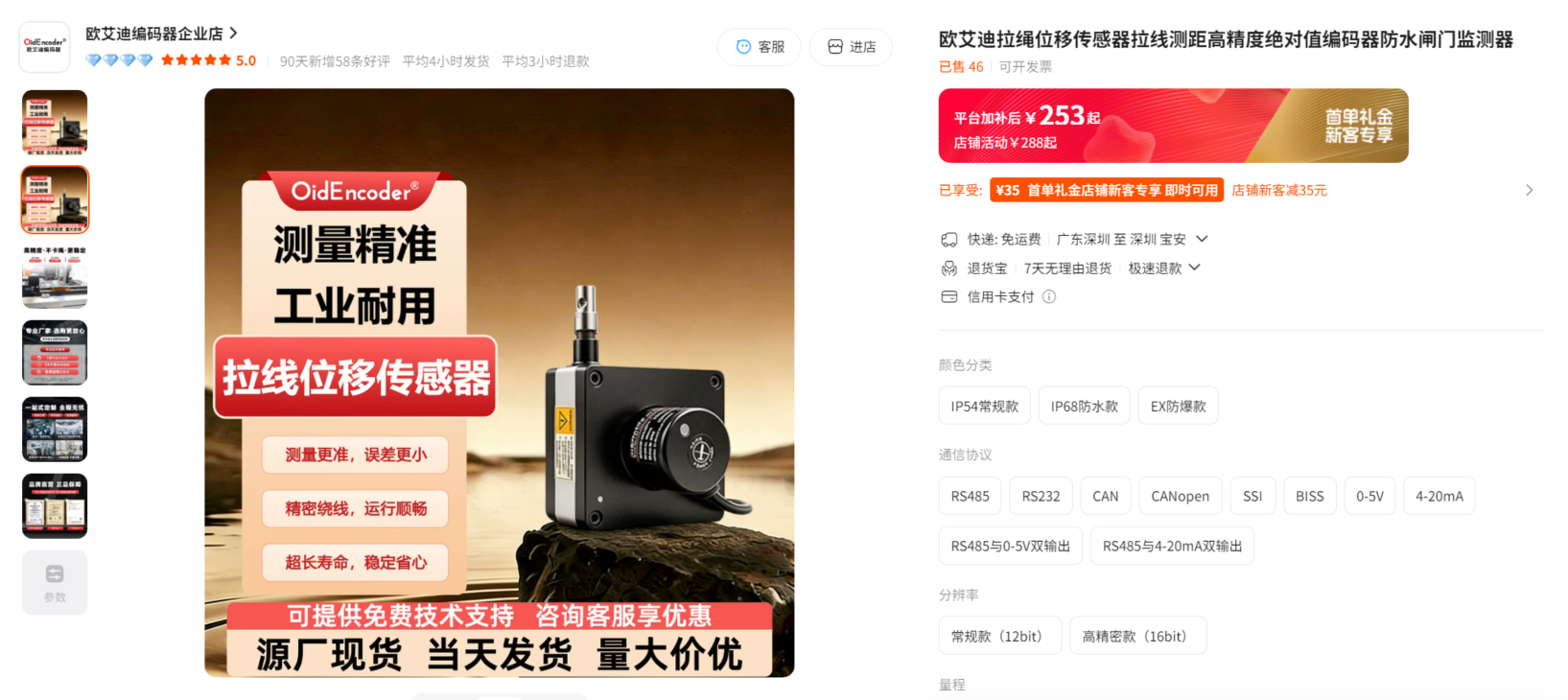

https://item.taobao.com/item.htm?ft=t&id=1045719154463

分切机张力不稳、频繁换传感器，大多不是设备程序问题，而是传感器不匹配工况。欧艾迪防尘防磨升级款拉绳传感器，专为卷材设备恶劣工况设计，稳定耐用、免频繁维护，是分切机、复卷机、贴合机的最优升级方案。
