拉绳VS磁致伸缩位移传感器：能不能互相替代？优劣势+场景选型全解

在工业自动化、液压控制、设备检测、工程机械等场景中，拉绳位移传感器和磁致伸缩位移传感器是直线位移检测最常用的两款核心器件。

很多工程师、设备调试人员都会有同一个疑问：这两种传感器接口几乎一致，是不是可以直接互相替换？

答案很明确：多数常规外置工况可替代，但核心工况无法互换，绝对不能盲目替换。

二者看似都是测直线位移、都支持4-20mA/0-10V/RS485等通用信号，但在测量原理、机械结构、使用寿命、环境适配性、安装要求上有着本质区别。

一、拉绳/磁致伸缩位移传感器核心原理差异：本质区别决定适配上限

想要读懂两者的优劣势，首先要理清底层原理，所有性能差距都源于此：

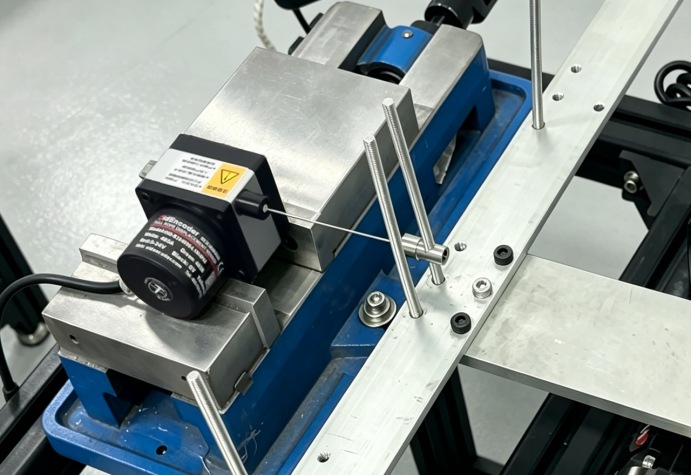

1. 拉绳位移传感器（接触式）

核心结构为钢丝绳+弹簧收卷机构+旋转编码器。工作时通过运动设备拉动钢丝绳，将直线位移转化为转轴旋转角度，再通过编码器换算为精准位移数据。

简单来说：靠机械接触传动测量，有物理磨损，属于接触式测量方案。

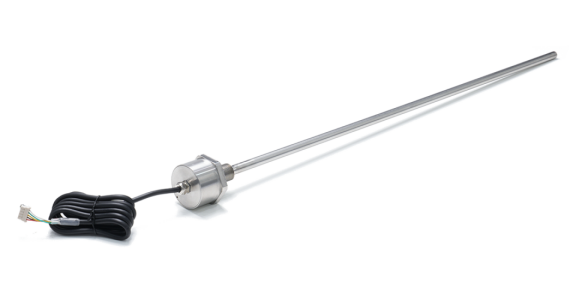

2. 磁致伸缩位移传感器（非接触式）

核心结构为测杆波导丝+活动磁环。基于磁致伸缩物理效应，磁环随设备运动时，传感器通过波导丝感应磁场位置，无需任何物理接触即可精准定位位移。

简单来说：靠磁场感应测量，无摩擦、无磨损，属于非接触式测量方案。

二、拉绳/磁致伸缩位移传感器全方位优劣势对比：一眼看懂差距

为方便大家快速对比选型，我从工业应用最关注的10大维度，整理了两款传感器的详细优劣对比：

三、场景拆解：哪些能替代？哪些绝对不能换？

很多现场替换失败的核心原因：只看电气信号兼容，忽略机械结构和工况适配。下面明确划分可替代、不可替代、专属场景，直接对照选型即可。

✅ 可以互相替代的场景（常规外置工况）

这类场景对传感器要求低，两者均可稳定使用，可根据预算灵活替换：

- 通用设备位移检测：升降平台、试验机、机床滑台、物料举升机构、小型自动化设备外置位置监测；

- 水利与工程机械常规检测：普通闸门开度检测、轻型举升设备位移反馈，运动速度低、往复频次少；

- 中等量程工况：50mm-2000mm行程区间，环境粉尘、湿度一般，无油污浸泡、无高强度振动；

- 普通精度需求场景：无需微米级精准定位，允许轻微数据波动，对设备寿命无极致要求。

❌ 不能用磁致伸缩替代拉绳的场景

以下工况强行替换，会出现成本暴涨、安装失败、设备卡滞等问题：

- 超大量程工况（＞3000mm）：长测杆采购、运输、安装难度大，价格远超拉绳传感器，性价比极低；

- 安装空间狭小、结构紧凑：无法布置长测杆和浮动磁环，拉绳仅需两点固定，更适配狭小空间；

- 运动轨迹不规整：设备运行存在侧向偏移、摆动、轻微偏心，磁环易卡滞测杆，拉绳可自适应小幅摆动；

- 预算有限、低频次工况：非核心检测点位，无需高寿命、高精度，拉绳可大幅降低设备成本。

🔥 必须用磁致伸缩、拉绳完全无法适配的场景

这类场景是磁致伸缩的专属领域，拉绳传感器无解，强行使用会快速损坏、检测失效：

- 液压油缸内置检测：注塑机、压机、盾构机、伺服液压设备油缸内部位移监测，拉绳无法内置、不耐油液浸泡；

- 高速高频往复工况：自动化流水线、精密伺服设备，百万次高频循环运行，

拉绳绳体易快速疲劳断裂；

- 恶劣工业环境：高粉尘、高油污、潮湿浸泡、强振动场景，需要高防护、高稳定性检测；

- 高精度、低回差需求：精密加工、智能伺服控制、闭环控制系统，要求长期免维护、数据零漂移；

- 长周期无人值守设备：水利闸门、大型工控设备，不支持频繁停机检修更换传感器。

四、工程师选型关键

为方便现场快速选型，总结极简口诀，新手也能快速选对：

1. 优选拉绳传感器：大量程、中低速、外置安装、轨迹有小幅摆动、预算有限、低维护优先级；

2. 优选磁致伸缩传感器：油缸内置、高速高频、高精度闭环、恶劣工况、长期免维护、高稳定性需求；

五、高频选型避坑总结

1. 不要只看信号参数：很多人误以为信号一致就能互换，忽略机械结构、磨损特性、环境耐受的核心差异，是选型出错的首要原因；

2. 长量程坚决不选磁致伸缩：3000mm以上量程，磁致伸缩性价比极低，且长测杆易变形、运输安装难度大；

3. 液压系统必选磁致伸缩：油缸内置场景无替代方案，拉绳传感器无法耐受油液浸泡和内部工况；

4. 高频运动杜绝拉绳：长期高速往复运行，钢丝绳疲劳断裂是必然故障，后期维护成本极高。

拉绳位移传感器和磁致伸缩位移传感器并非替代关系，而是互补适配。

拉绳位移传感器胜在低成本、大量程、安装灵活、适配非标轨迹，是通用工业场景的性价比首选；磁致伸缩赢在非接触无磨损、高精度、高防护、适配核心精密工况，是液压伺服、高端自动化设备的刚需方案。

选型的核心从来不是“哪个更好”，而是哪个更适配现场工况。结合量程、速度、安装条件、环境、寿命预算五大维度选择，才能兼顾设备稳定性与成本控制。
