本文基于欧艾迪 10bit RS485 绝对值编码器 与 S7-200 SMART ST20 搭建完整实操案例，包含硬件清单、实物接线原理图、Modbus 主站完整程序、在线监控数据演示，参数标准化，复制即可直接调试，解决 90% 工控现场编码器通讯读取问题。

一.示例软硬件清单

二.全套硬件实物展示

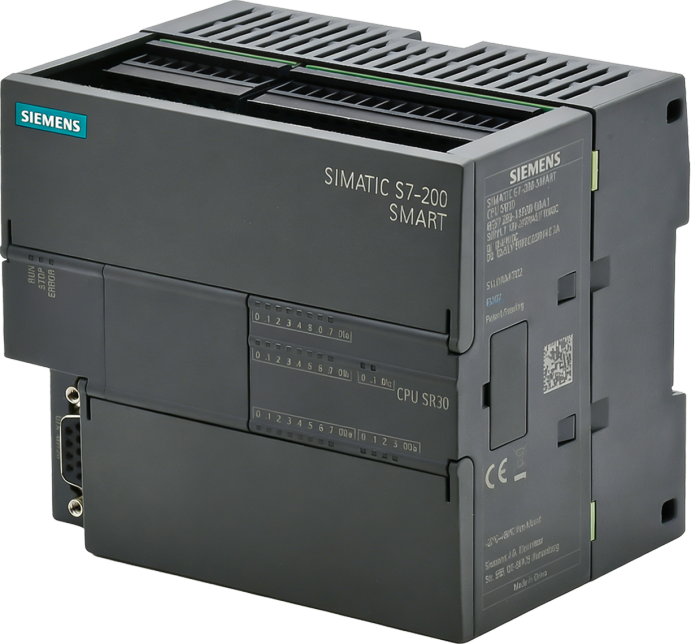

1.PLC主机

S7-200 SMART ST20 PLC 主机，自带 PORT0 RS485 通讯口，无需额外扩展通讯板，低成本实现 485 通讯，面板带 RUN/STOP/ERROR 状态指示灯，方便快速判断故障。

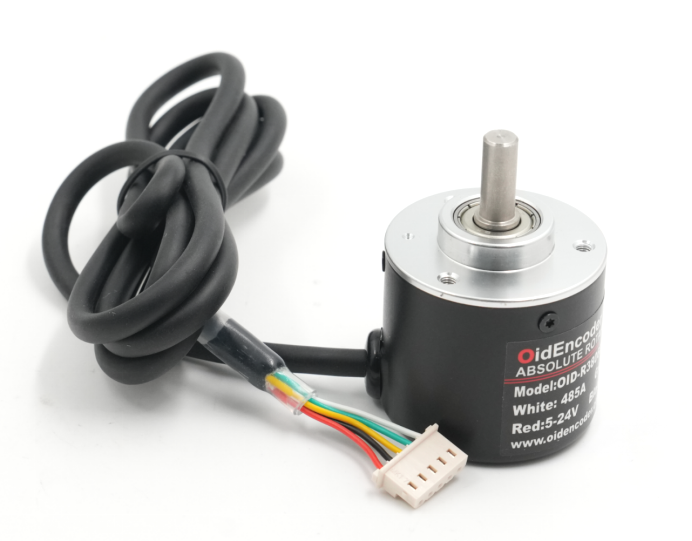

2.编码器

欧艾迪 RS485 绝对值编码器：10bit 分辨率，支持标准 Modbus RTU 协议，从站地址可自定义，支持断电位置记忆，适配机床、输送线、翻转设备定位场景。

3.配套工具物料

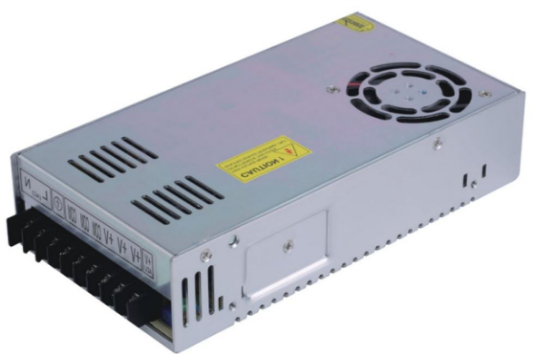

一字螺丝刀、通讯导线、24V 开关电源、网线下载线，均为工控现场通用物料，无需特殊配件。

三.接线图

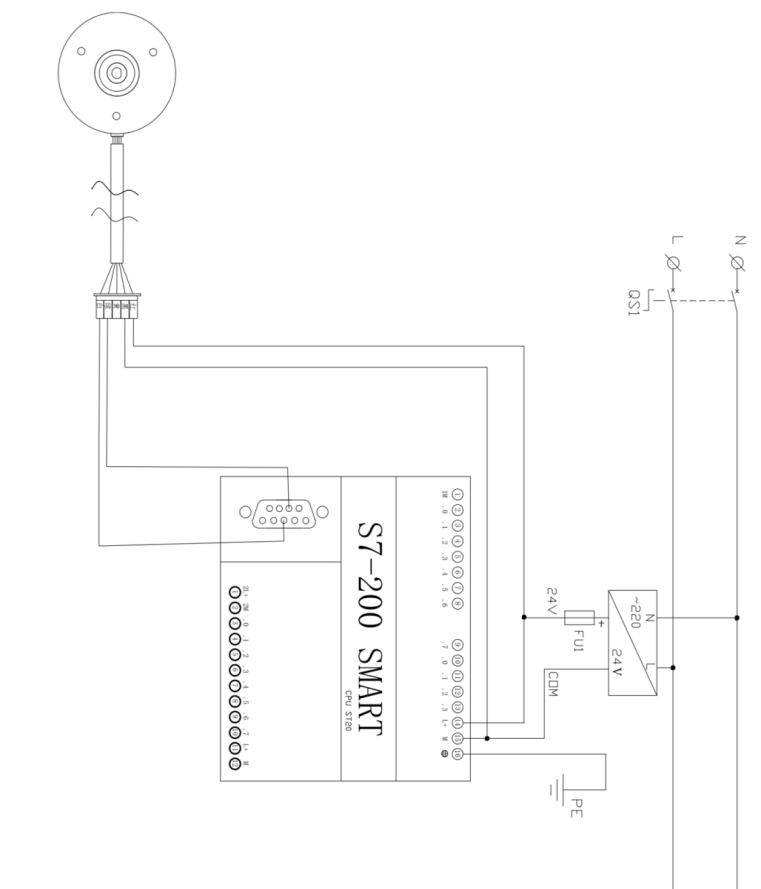

1.接线原理图

l供电统一：PLC、编码器共用同一台 24V 开关电源，消除共模干扰，避免通讯乱码、丢数据；

lRS485 总线规则：编码器 485A 线接 PLC PORT0 A，编码器 485B 线接 PLC PORT0 B，严禁 A/B 反接，反接直接无通讯；

l接地要求：编码器屏蔽线、电源负极共地，长线通讯两端加终端电阻；

l供电端子：编码器 24V+、24V - 严格对应开关电源正负极。

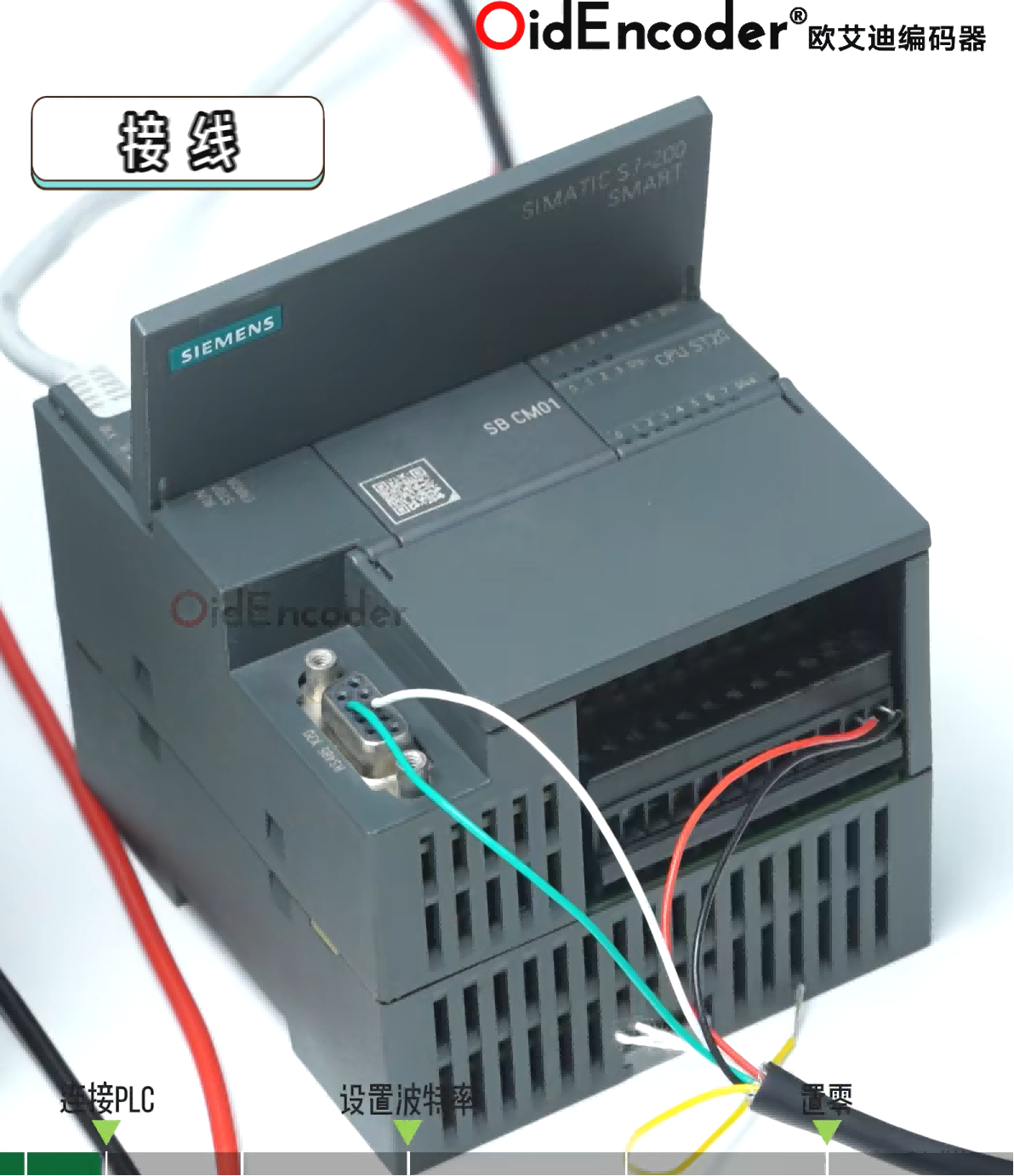

2.接线实物图

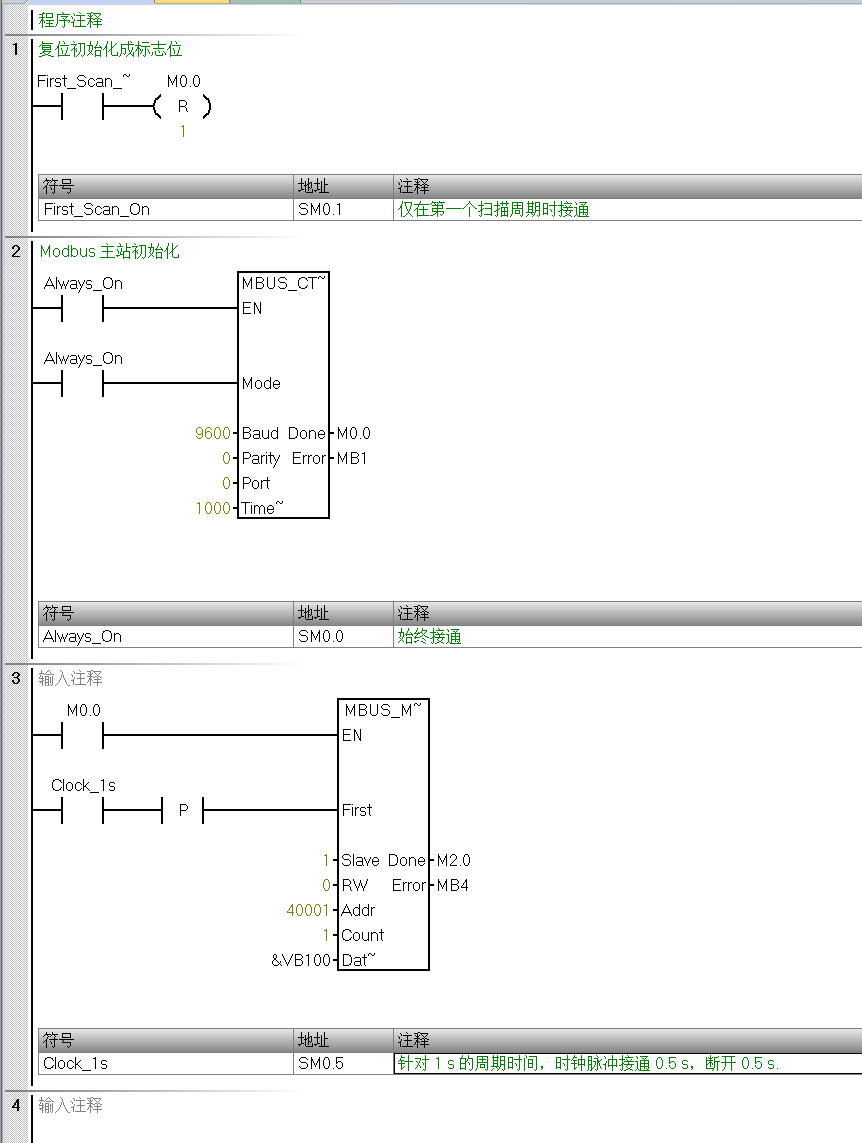

三.示例程序

Modbus 通讯参数统一配置（调试前必须核对，90% 通讯失败源于参数不匹配）

整套案例固定参数，如需修改编码器参数查阅欧艾迪官方说明书：

1.通讯协议：Modbus RTU

2.波特率：9600

3.数据位：8 位

4.停止位：1 位

5.校验方式：无校验

6.编码器从站地址：1

7.数据读取寄存器起始地址：40001

8.数据存储缓冲区：PLC VB100 起始地址

9.读取周期：1 秒（SM0.5 1s 时钟脉冲触发读取）

注:此程序仅为编码器数据读取用,引用此程序前请确认编码器与程序的通信数据格式、波特率、设备站位是否正确。

如需更改编码器通信数据格式、波特率、设备站位方法请参照《欧艾迪编码器（RS485）使用说明书》。

四.显示结果

1.进入 PLC 图表监控界面

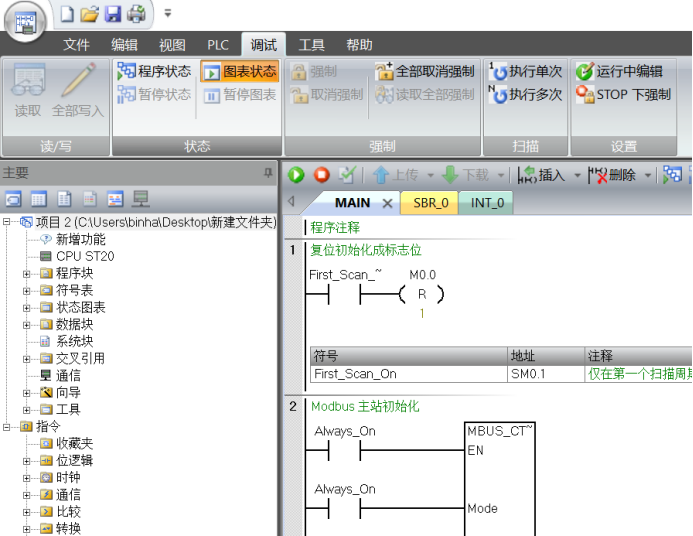

打开 STEP 7-MicroWIN SMART 软件，顶部菜单栏【调试】→【图表状态】，新建状态图表监控缓冲区地址。

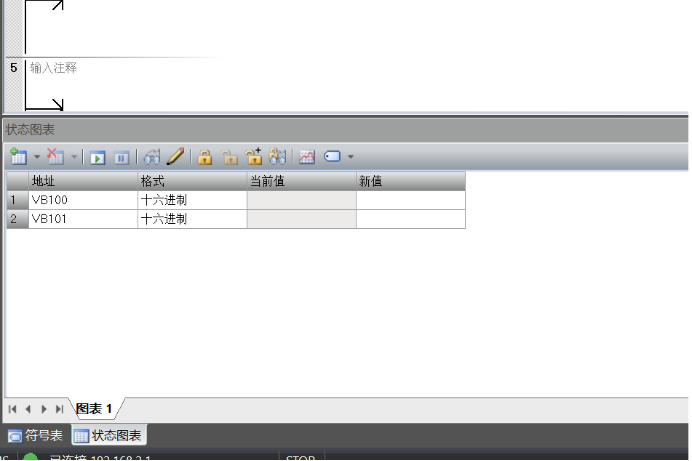

2.添加监控地址

在状态图表内填入存储地址：VB100、VB101，数据格式选择十六进制，实时查看编码器回传原始数据。

3.实测位置数据查验

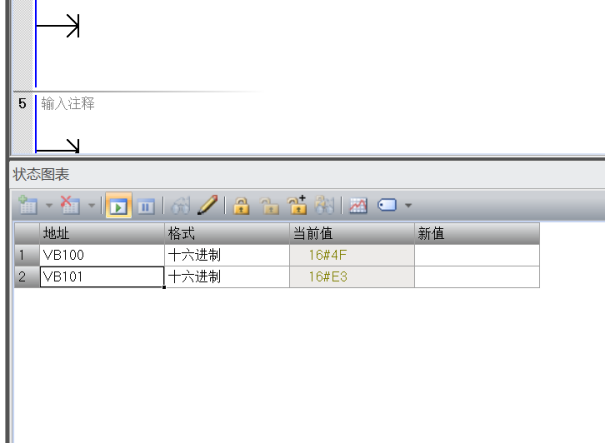

在线连接 PLC 运行后，监控数值示例：

lVB100 = 16#4F

lVB101 = 16#E3

两个字节组合为编码器实时位置值，旋转编码器轴，VB100、VB101 数值同步变化，代表通讯读取正常。

五.高频故障排查

很多工程师接线正确但读不出数据，整理现场最常见 5 类问题：

1.通讯无数据，Error 持续报错

排查：A/B 线接反、编码器供电缺失、从站地址不匹配、波特率不一致；

2.数据乱跳、数值不稳定

排查：强弱电共槽无屏蔽、未共地、长线未加终端电阻；

3.上电偶尔读取，运行一段时间断通讯

排查：电源压降过大，编码器供电不足；

4.M0.0 初始化标志不导通

排查：PORT0 口被下载线占用，程序下载完成后拔掉网线再监控；

5.旋转编码器数值不变

排查：寄存器起始地址 40001 与编码器实际输出地址不对应，查阅编码器手册修改 Addr 参数。
