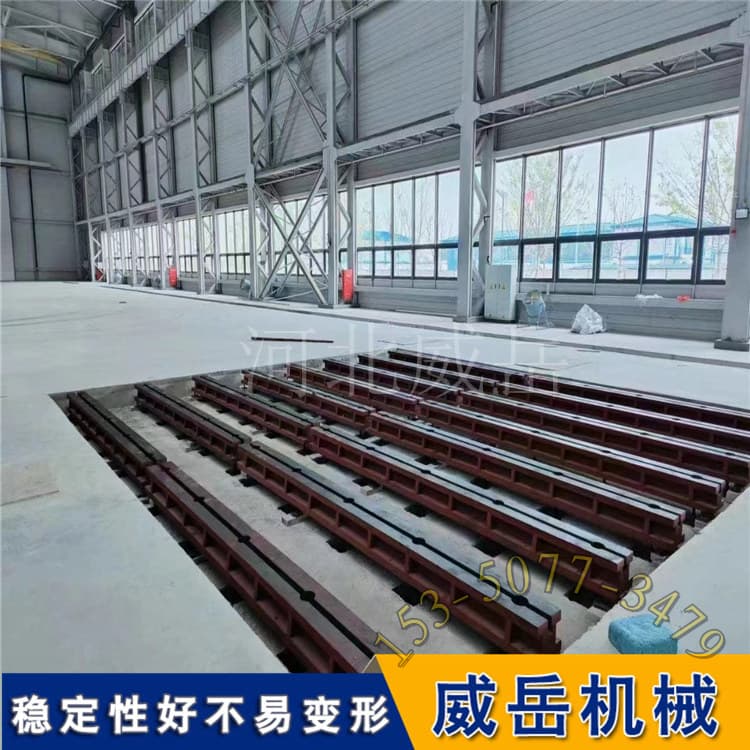

在大型设备装配车间、试验室或者焊接工位，经常能看到地面上铺着一条条带槽的长条形铸铁轨道，各种设备用螺栓固定在上面进行装配、试验或焊接。这种长条形的铸铁轨道就是T型槽地轨。

什么是T型槽地轨

T型槽地轨，也叫地梁、地槽铁、基础槽铁、铸铁地轨，是一种用于承载、定位、固定大型设备或工件的基础工装构件。它的核心功能是为大型设备的装配、试验、焊接和检验提供一个稳固的安装基础。

它的工作原理和T型槽平台类似——工作面上加工有若干条纵向的T型槽，T型螺栓从槽口放入后卡在槽底，配合压板和螺母就能把设备牢固地锁在轨道上。不同的是，T型槽地轨是长条形的，可以像积木一样拼接成任意大小的承载平台。整体铸铁平台是一整块宽大的方形或长方形实心板，像一个厚重的铁桌面，整体面积大且规整，安装方便，但尺寸受限于铸造和运输能力，做大尺寸时成本和难度都大幅上升。T型槽地轨是条形的，多根地轨拼接起来就能形成大面积的承载平台。这种设计不用做成大型整体平台，既节省了材料成本，又可以占用很小的空间。

和整体铸铁平台的核心区别

很多人搞不清楚T型槽地轨和整体铸铁平台的区别，这里从几个维度说清楚。

从结构形式看。整体铸铁平台是一整块宽大的方形或长方形实心板。T型槽地轨是长条形的，像一条条并排的铁轨。多根地轨拼接起来就能形成大面积的承载平台，单根长度常见1m至6m，可以按需拼接。

从适用场景看。整体铸铁平台适用于中小型设备的固定和测试，安装方便。T型槽地轨尤其适合尺寸超大、形状不规则的大型设备，或者试验场地未来可能调整布局、有搬迁计划的情况。比如大型电机测试台，被测电机尺寸大、重量重，用整体平台需要做得非常大，运输和安装都困难，用多条地轨拼装就灵活得多。

从安装和维护角度看。整体平台安装时整体吊装就位，调平相对集中。地轨安装需要逐根调平、拼接，安装工作量更大，但后期如果需要调整布局，地轨可以单根拆装移位，比整体平台灵活。

从成本角度看。超大型整体铸铁平台的铸造、加工、运输成本都很高。用多根地轨拼接，单根尺寸小、重量轻，铸造和运输都方便，综合成本更有优势。

材质与制造工艺

T型槽地轨的主体材质通常采用高强度灰口铸铁HT200-300，工作面硬度为HB170-240。重载或复杂环境可以选择球墨铸铁QT400-600，耐磨性和抗变形能力更优。

制造工艺中，时效处理是关键的环节。铸件经过两次人工处理——人工退火（600-700℃）和自然时效（2-3年），以消除铸造内应力，确保精度稳定和耐磨性能好。省去这道工序的地轨，使用半年到一年就会慢慢变形，精度报废。自然时效需要占用场地和资金，成本不低，但这是保证长期不变形的前提。

常见规格与结构

地轨的截面尺寸范围从150×150mm到400×450mm甚至更大，截面尺寸越大承载能力越强。单根长度常见1m至6m，可以多根拼接使用。T型槽槽宽常见18mm、22mm、28mm、36mm等，28mm槽宽适配工业标准的M16螺栓。槽距方面，装配宜用密布如100mm间距，重载宜用稀疏如200mm间距以保证强度。

T型槽地轨的截面形状有矩形、工字形和箱形等。箱形截面抗扭刚度好，适合承受较大扭矩的工况。工字形截面抗弯性能好，适合承受较大弯矩的工况。矩形截面加工简单，适合一般承载场景。

T型槽地轨和整体铸铁平台各有各的用途。整体平台适合中小型设备，T型槽地轨适合大型设备或需要灵活布局的场景。选哪种，看设备的尺寸和场地的实际情况。
