在电机制造和研发过程中，有一类设备虽然不直接参与数据采集，却是整个测试系统的根基——这就是电机试验铁地板。本文将围绕它的作用、结构、选型和维护展开介绍。

什么是电机试验铁地板

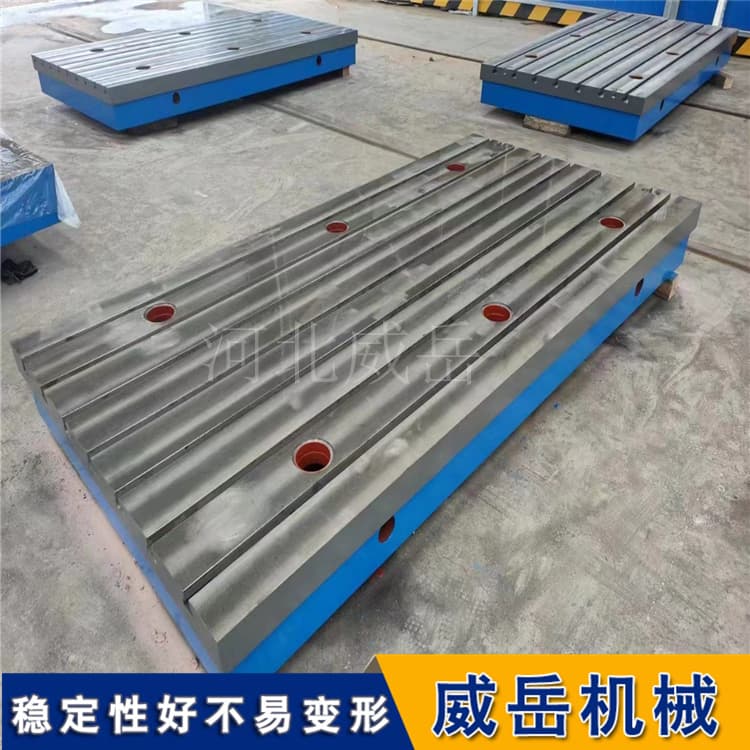

电机试验铁地板，也叫铸铁平台或T型槽平台，是专门用于电机、测功机、减速机等设备性能测试的承载基座。它的工作面上加工有标准的T型槽和定位销孔，用于固定电机、测试设备和工装夹具。测试过程中，电机产生的扭矩、振动和重力都通过这块平台传递和分散。

该平台的应用范围覆盖电机制造企业的质检和研发部门、第三方检测实验室、高校工程实验室以及电机维修再制造等领域。

平台的构造与设计

一块合格的电机会试铁地板，在设计制造时主要关注材质、结构和加工精度这三个方面。

材质选用

平台材质通常选用灰铸铁，如HT250或HT300。部分要求较高的测试场景会选用QT600-3球墨铸铁。铸铁相比普通钢材有两个好处：一是密度高、自身重，能增加平台的稳定性；二是铸铁内部的片状石墨结构具有阻尼特性，能吸收电机运行时产生的振动能量。

结构设计

平台采用箱型框架结构，内部设有多道纵横交错的加强筋。这种设计在保证承载刚度的同时控制了整体重量。电机安装位置正下方的筋板会加密布置，防止重载时台面产生局部凹陷。

加工精度

工作面经精磨加工，表面粗糙度有明确要求。平面度按国家标准分为0级、1级、2级、3级，数字越小代表精度越高。研发类测试选用0级，常规出厂检测选用1级即可满足要求。

核心功能

电机试验铁地板的主要任务是为测试提供稳定、可靠的安装基准。具体来说包含以下方面：

提供平整的安装基准

平台工作面经过加工，平面度稳定，电机和测功机安装后能够保持轴线对中，减少因安装偏差引入的附加力。

固定各类测试设备

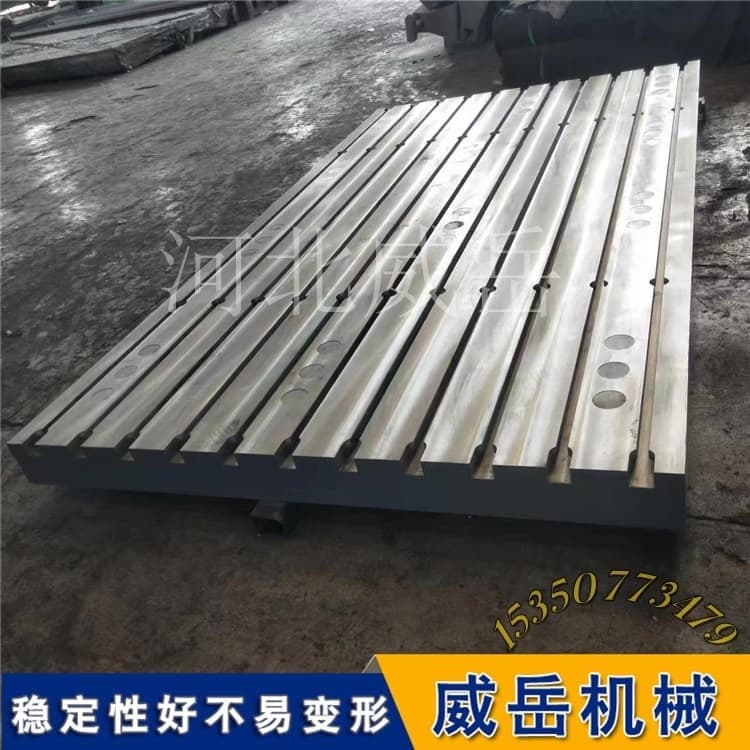

工作面上的T型槽配合螺栓和压板，可以牢固固定不同尺寸的电机、测功机、扭矩传感器和工装夹具。T型槽常规规格有14mm、18mm、22mm、28mm四种，适配不同直径的螺栓。

吸收和隔离振动

平台本身的质量和铸铁材质的阻尼特性，能有效降低电机运行时产生的振动。部分平台在底座与地面之间加装减振垫，进一步隔离外部振动对测试的干扰。

选型时的参考因素

选型需要综合考虑被测电机的规格和使用场景，以下是几个关键参数：

承载能力

平台的额定承载应覆盖电机、测功机、所有工装夹具的总重量，并预留一定余量。一般建议总重量不超过额定承载的80%。例如，总重8吨的设备组合，建议选用额定承载不低于10吨的平台。

工作台尺寸

台面面积通常要求不小于被测电机投影面积的1.5倍，四周留出安装和操作空间。常见规格从1米×1米的小型平台到4米×8米的大型平台不等。

精度等级

根据测试要求选择对应的平面度等级。常规出厂检测用1级（平面度约0.05mm/m）即可，高精度研发测试选用0级（平面度约0.02mm/m）。

T型槽规格

根据设备底座安装螺栓的尺寸选择匹配的槽宽。选小了螺栓穿不进，选大了垫片接触面不足。

安装与维护

规范的安装是平台长期保持精度的前提。平台通常安装在厚度不低于300mm的混凝土基础上，通过可调地脚螺栓进行水平校准。安装完成后，用水平仪在工作面上测量多个点位，确保整体水平度符合要求。

日常维护方面：每次测试完成后清理台面上的铁屑和油污；每月涂抹一次防锈油；每半年至一年复测一次工作面的平面度和水平度；长期不使用时用油纸覆盖防护。

结语

电机试验铁地板虽不是直接测量设备，但它的精度和稳定性直接影响着测试数据的可靠性。合理的选型、规范的安装和定期的维护，可以确保平台在长期使用中保持良好的工作状态，为电机的研发、生产和质量控制提供稳固的基础支撑。
