注意事项：

欢迎您使用非接触通过式测温门，下列安全注意事项的目的在于告诉您如何安全正确地操作本产品。请您详细阅读并确保您已明白它们后，再开始阅读本册其它部分。

一、本产品只适合于室内使用，如确需装在室外，应附设雨棚等防雨防晒设施。

二、探测门周围2米之内不应有大件强磁场，以免发生干扰。

三、安装地点尽量远离电力线及通讯电缆线。

四、探头不得安装在高温、潮湿的环境中。

五、非专业人员不得擅自拆卸电器控制箱上的元器件。

六、平稳安装在平整、无震动的地面上，人通过时避免与门发生碰撞。

1.1 用途

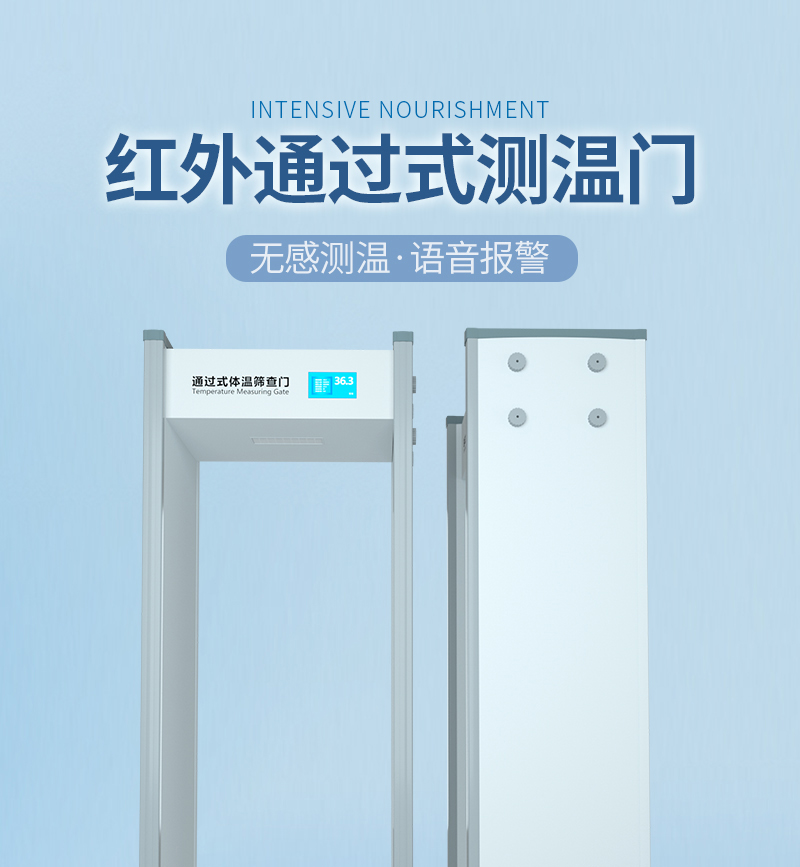

非接触通过式测温门（以下简称测温门）采用国际先进体温检测技术，专门用于对人身体温度的检测。操作时无需接触，平稳通过即可， 抗外界干扰能力强，能够24小时智能服役。同时语音播报、高温报警。在质量、效果、技术参数上均达到了世界领先水平。可以报警温度、补偿范围等，专门为不同工作环境而设计。对于需检测体温的工厂场所，如工矿企业、银行、私人豪宅、医院、机场、海关、监狱、展厅等地方。

1.2使用环境

环境温度： -20～45℃(不冷凝)

储存温度： -20～+60℃(不冷凝)

湿度：20％～95％

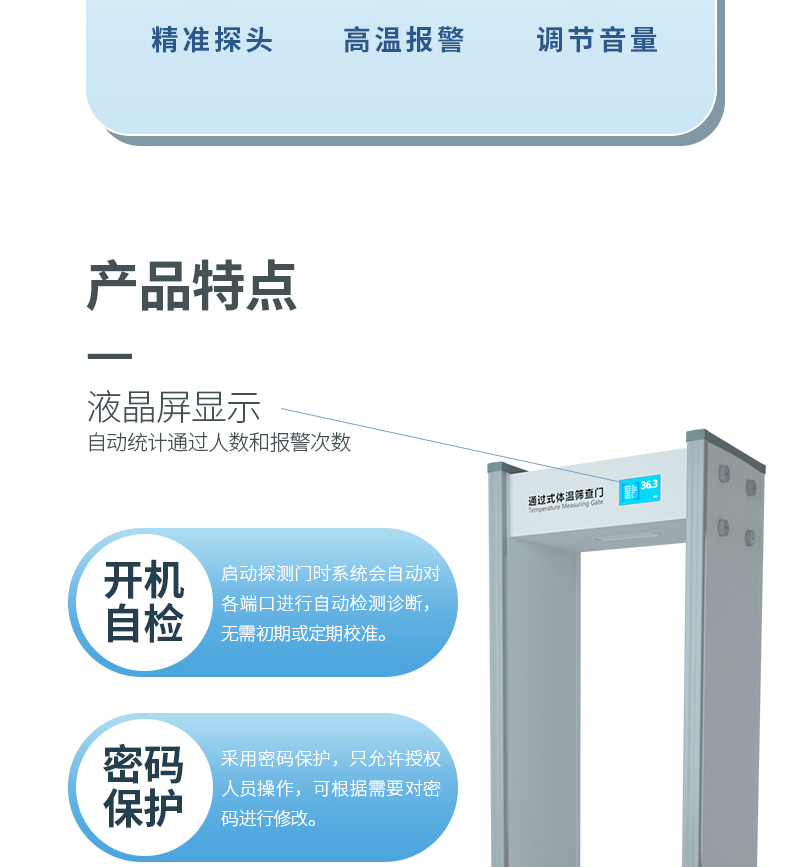

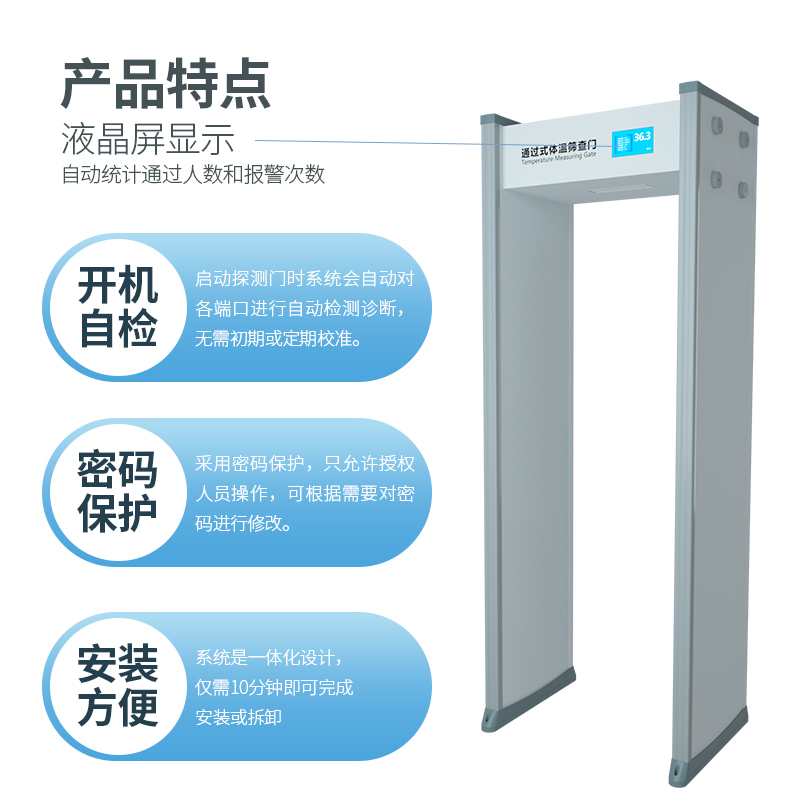

特点

开机自检功能：全国唯一一家数码显示自检功能，启动探测门时系统会自动对各端口进行自动检测诊断，无需初期或定期校准，即插即用，方便操作。

液晶屏显示：自动统计通过人数和报警次数。

密码保护功能：采用密码保护，只允许授权人员操作，可根据需要对密码进行修改。h 采

配置防水脚套：不但可以固定门体，而且起到防水作用。

安装方便：系统是一体化设计，仅需10分钟即可完成安装或拆卸

模块应用和各种设置均采用了数字信号控制。

技术参数

输入电源：AC85～264V/50Hz 。

待机功耗：≦30W，超低功耗、低辐射。

工作环境 ：-20℃ — +45℃。

系统检测：可在开机时检测系统是否存在故障。

测温范围：-20~50℃

报警温度：可单独设置报警温度。

第三章  主要功能说明

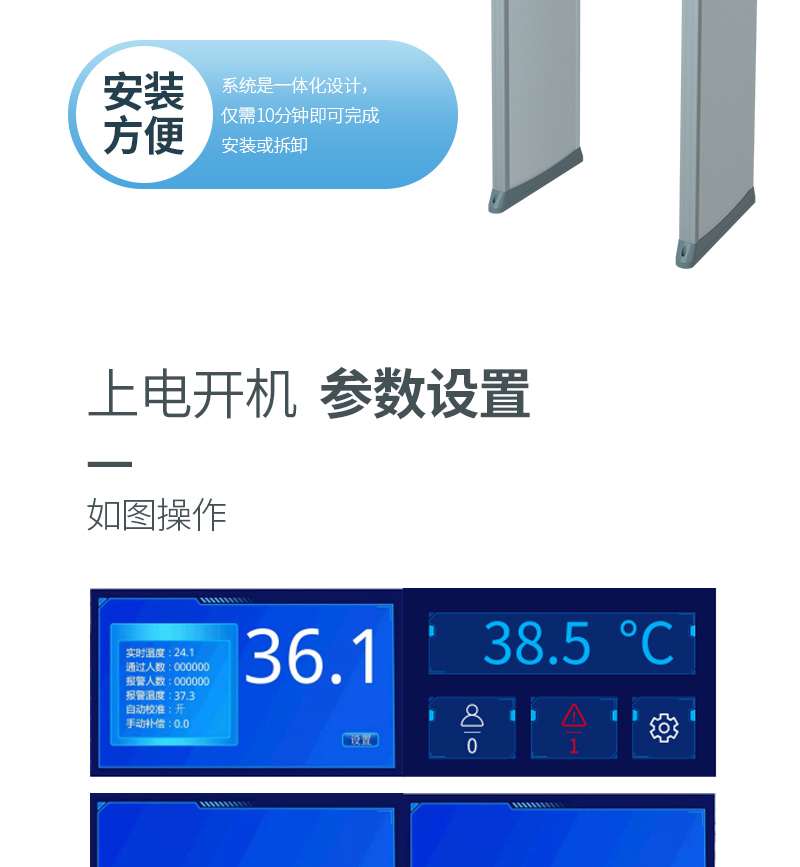

3.件操界面

实时温度：为室内环境温度，正常工作温度-20~+45℃；

通过人数：统计所有通过人数，最多999999人次；

报警人数：统计异常体温人数，最多999999人次；

报警温度：异常温度上限，可通过设置进行调节；

自动校准：系统自我校准，无需手动调节；

手动补偿：通过补偿，让测试温度更加准确；

检测温度：如①，为通过人员检测温度，超出报警温度将语音提示报警；

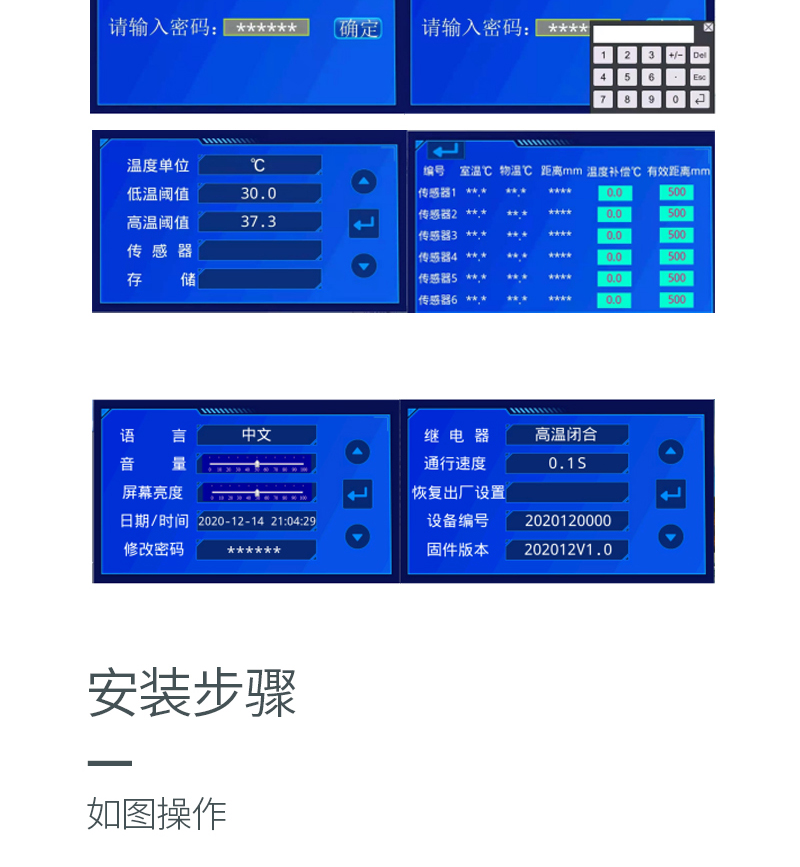

设    置：如②，可通过设置按钮进行各项调节。

第四章  安装说明

4.1系统配件

Ⅰ.主机箱：放置供电系统、控制系统、显示系统，是产品的核心模块。

Ⅱ.左、右门板：为产品提供外电源接入，保持测温门外型。

Ⅲ.检测通道：提供安全检测的客流通过通道。

3.1.1硬件

包括主控显示板、电路板、功放、红外探头、收发装置及开关电源

主控显示板：对安检门整体控制、实现功能调试并显示

电路板：对采集的体温数据进行分析、存储、监控。

红外探头：识别通过人员体温

开关电源：设备提供所需电源电压

4.2安装步骤（如图）

1、如图5-7，将主机箱与左、右探头门板用螺杆在相应位置连接拧紧。

2、用钥匙把将主机箱盖板打开，用左右探头线插到门板上，再把电源插头线插到门板上。（注：电源插头插在哪边的门板外接电源就需要插在哪一块门板电源孔供电）

3、将主机箱的盖装回锁上，如图7，立起测温门。

4、在左或右侧门板后旁边有电源插座，用220V/AC电源插头插上，安检门会自动开机。(注：电源插头插在哪边的门板外接电源就需要插在对应的门板电源孔供电）

5、长按开机键安检门开机显示编号并对红外等硬件进行自检，自检完成后进入待机界面，稳定30秒后可以进行体温检测。

4.3结构规格

通道尺寸：1990mm (高)×700mm (宽)×400mm (深)

外型尺寸：2230mm (高)×835mm (宽)×480mm (深)

重量：约55kg

包装：2件

主机外箱尺寸：760mmX255mmX340mm

门板纸箱尺寸：2300mmX535mmX200mm

4.4装箱清单

主机箱：一个                         左门板：一块

说明书：一本                         右门板：一块

合格证：一张                         电源线：一根

螺  丝：八个

第五章  维护、保养、售后服务

通过式按安检门是高科技电器设备。因此，用户不仅要了解机器的技术性能、结构原理及操作规程，同时还要善于做日常的维护和保养工作，以便充分发挥其效能，延长使用年限，并保证设备和人身的安全。

5.1 日常维护、保养

为保证设备的实际工作情况与说明书中的技术指标保持一致，设备应该进行定期检查并做相关的调整。

1、维护工作必须 干燥的环境中，忌高温、潮湿和日光的直接照射。

2、保养时先对设备除尘，用毛刷和吸尘器、软抹布将灰尘清除干净。

3、发现部件或者接线头有松动的现象，要立刻进行紧固。

4、如果有部器件损坏时，应查明原因，排除故障后再行更换新的器件。器件更换以后，相关的参数都要进行调整，然后才能正常使用。

5、维护时不能让异物或者液体进入设备，以防引起漏电或者引发事故。

5.2 安全注意事项

1、保养与维修过程中，不能有异物、水滴进入设备，避免引起设备损坏或者安全事故。

2、设备保养必须在断电时进行，如果要带电操作，必须由经过相关培训的人员进行，而且要做好防触电工作。

3、设备中有大量精密的电子器件，在维修前要做好防止静电损坏器件的准备工作。

4、设备通电前应该再做仔细检查，确认接线正确，没有错接、短接的情况。

5.3贮存条件、贮存期限

设备应存贮在干净和干燥的地方，过热和过潮会损坏系统部件。若设备长期不用时，应存贮在原先的包装箱内。

5.3.1设备的贮存环境条件

在运输或贮存包装状态下，设备必须能在不超出下列范围的环境条件下放置15周以下： 储存温度：－20～+60℃(不冷凝) 湿度：20％～95％

5.3.2 需要长期存放的设备

应有良好的贮存条件，库房应清洁干燥，通风良好，周围不得有腐蚀性气体，相对湿度不大于80％，设备应在包装箱内。

第五章  售后服务

如果本产品由非本公司授权人员维修的，该质量保证条款无效，本公司不会对此类的维修后果负责。如果产品的功能受生产商不能控制的的外部因素的影响，则本公司对由于使用者的疏忽或使用不当直接或间接导致的人员或设备的损坏不负任何责任。

本产品一月内包换，一年保修，终身服务，解除用户后顾之忧。

A.一月包换：客户在购买本公司产品一个月内，若发现产品有质量问题，经本公司技术部鉴定属实（人为损坏除外）本公司提供更换。

B.一年保修：用户凭保修单，可享受本公司提供的一年免费保修服务。

C.终身服务：本公司在全国各地设有销售服务点，长期提供咨询、技术培训、保养维修、配件发售、产品升级等服务项目。

D.本公司为用户提供免费安装调试等一条龙服务。

维修有效期自开具发票日期起算，维修有效期的最后一天为法定休假日的以休假日的次日为维修凭证有效期的最后一天。

属下列情况之一的，不实行三包：

（1）超过维修有效期的；

（2）未按产品使用说明的要求使用，维护、保管而造成损坏的；

（3）非承担维修的维修者拆动造成损坏的；

（4）无有效凭证及有效发票的；

（5）擅自涂改维修凭证的；

（6）因不可抗力造成损坏的。

第六章  维修凭证

一、请妥善保存此凭证，并在维修时出示。

二、本凭证未经指定代理商签章，将不具备保修效力。

三、未详细填写的三包凭证及回执一律视为无效。请予购买时确认三包凭证及回执，所填写的资料是否详实无误，并给代理商，以便我们为您提供服务。

四、本凭证若遗失不补发。
