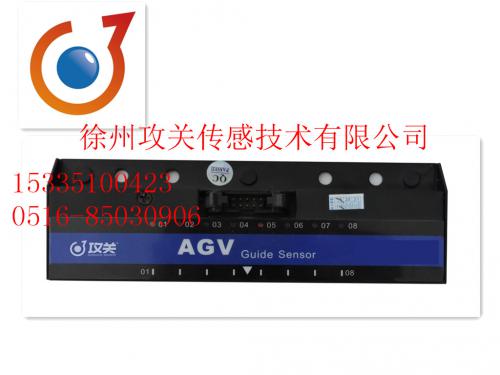

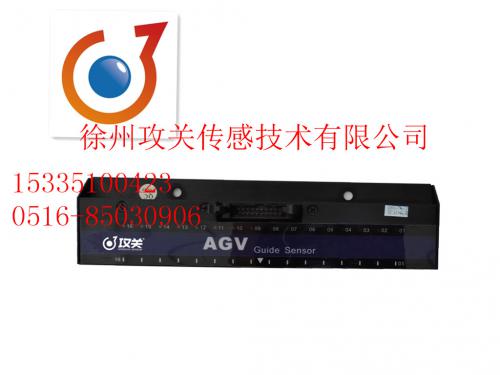

磁导航传感器

磁导航传感器
磁导航传感器
磁导航传感器
磁导航传感器

  • 品牌:攻关传感
  • 最小起订:1 个
  • 供货总量:1000 个
  • 发货期限:7 天内发货
  • 有效期至:长期有效
  • 更新时间:2020-08-10 14:18
  • 立即询价

    加入收藏

    中国AGV网(www.chinaagv.com)客服咨询

普通商家

热门推荐

产品详情

产品参数

产品图片

产品特性

1.工业级三防设计,宽电压,低功耗,高稳定性

2.开关量三极管OC门输出,便于PLC或MCU连接

3.检测状态红绿指示灯分开显示,更直观

4.标型8点位分布,间距10mm

5.兼容国内外同规格产品,更高性价比

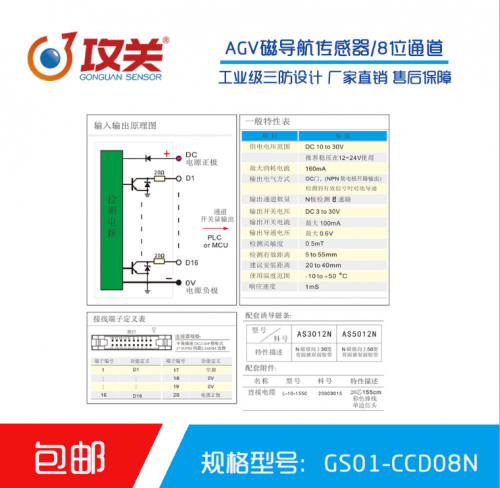

输入输出原理图

技术参数


名 称

参 数

供电电压范围

DC 10 to 30V

最大消耗电流

55mA

输出电气方式

OC门,NPN集电极开路输出,检测到有效信号时对地导通

输出通道数量

8通道,N极检测

输出开关电流

最大50mA

最大导通电压

最大0.6V

检测灵敏度

0.5MT

检测有效距离

5 to 60mm

建议安装距离

20 to 40mm

使用温度范围

-10 to 50℃

响应速度

1ms



接线端子定义







注意事项:

  1. 为保证产品长期稳定工作,避免接触油污、化学腐蚀、强酸强碱;为避免磁性干扰,检测范围内不应存在其他磁性物体。

  2. 工作时传感器垂直于磁条,各个方向的倾斜角度小于10度。

  3. 定期清洁传感器,防止金属粉尘附着。

  4. 确保配线正确,电压在允许范围内。

  5. 勿损坏保修标签,以免影响保修权益。
