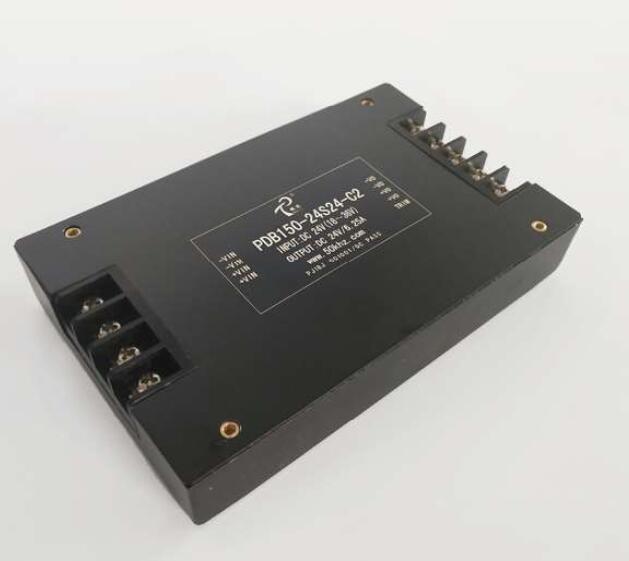

零部件PDB-C2/C4 Series 40-200W
特性Features
l 输入π型滤波
l 大电流，大功率输出
l 满负荷效率可达85%
l 高可靠性，长寿命设计
l 自然冷却可附带散热器
l 快速动态响应
输入特性Input Characteristic
l 电压范围 …… 12 VDC （额定值） 9-18 VDC 四倍输入 18VDC （额定值） 9-36VDC
24 VDC （额定值） 18-36VDC 110 VDC （额定值）66-154VDC
48 VDC （额定值） 36-72VDC
输出特性Output Characteristic
l 电压精度 …………………………………………………………………… ±2%
l输出电压调整范围……………………………………………………………10%
l 电压调整率（主路） ………………………………………………………±0.5%
l 负载调整率（主路） ………………………………………………………±0.5%
l 电流限制点…………………………………………………………………120%(Typ)
l 输出电流……………………………………………………………………2-20A任选
l 输出电压 ………………………………………………………………….....5-48V
l 功率 …………………………………………………………………………40-200W
一般特性General Characteristic
l 工作频率…………………………………………………………………160-200 KHz
l 隔离电阻 ………………………………………………………………200 MΩ
l 绝缘强度
输入-输出 >1500 VDC
输入-外壳 >1050 VDC
输出-外壳 >500 VDC
l 环境特性
工作壳温 （工业品） -25 - +85℃
（军 Ⅰ） -40 - +85℃
（军 Ⅱ） -55 - +85℃
储存温度 （工业品） -45 - +105℃
（军 品） -55 - +105℃

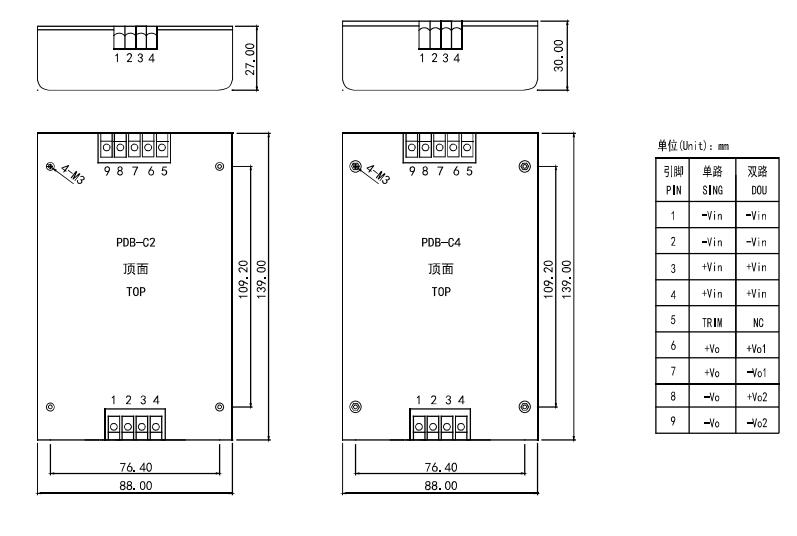

PDB-C2/C4 Series 100-200W
型号MODELS
|
输入电压 (Vdc) |
输入电压（范围） |
输出电压 (Vdc) |
输出电流 (A) |
纹波 Pk-pk(mv) |
效率(Typ) |
型号 |
|
|
单路 |
18 |
9-36 |
12 |
8.33 |
120 |
83% |
PDB100-18S12-C2 |
|
18 |
9-36 |
24 |
4.16 |
200 |
84% |
PDB100-18S24-C2 |
|
|
24 |
18-36 |
12 |
12.5 |
120 |
85% |
PDB150-24S12-C2 |
|
|
24 |
18-36 |
24 |
6.25 |
200 |
86% |
PDB150-24S24-C2 |
|
|
48 |
36-72 |
12 |
12.5 |
120 |
84% |
PDB150-48S12-C2 |
|
|
48 |
36-72 |
24 |
6.25 |
120 |
86% |
PDB200-48S24-C2 |
|
|
110 |
66-154 |
12 |
12.5 |
120 |
84% |
PDB150-110S12- C2 |
|
|
110 |
66-154 |
24 |
8.33 |
200 |
86% |
PDB200-110S24-C2 |
|
|
110 |
66-154 |
48 |
4.16 |
300 |
86% |
PDB200-110S48-C2 |
|
|
550 |
200-800 |
24 |
3.13 |
200 |
78% |
PDB75-550S24-C4 |
|
|
600 |
400-800 |
12 |
8.33 |
120 |
80% |
PDB100-600S12-C4 |
|
|
650 |
100-1200 |
15 |
2.67 |
150 |
76% |
PDB40-650S15-C4 |
|
|
800 |
300-1300 |
24 |
4.16 |
200 |
86% |
PDB100-800S24-C4 |
|
|
24 |
18-36 |
05&12 |
10&8.33 |
100&120 |
82% |
PDB150-24D05&12- C2 |
|
|
双 路 |
24 |
18-36 |
12&24 |
4&4.16 |
120&200 |
84% |
PDB150-24D12&24 C2 |
|
24 |
18-36 |
05&24 |
10&4.16 |
100&200 |
83% |
PDB150-24D05&24-C2 |
|
